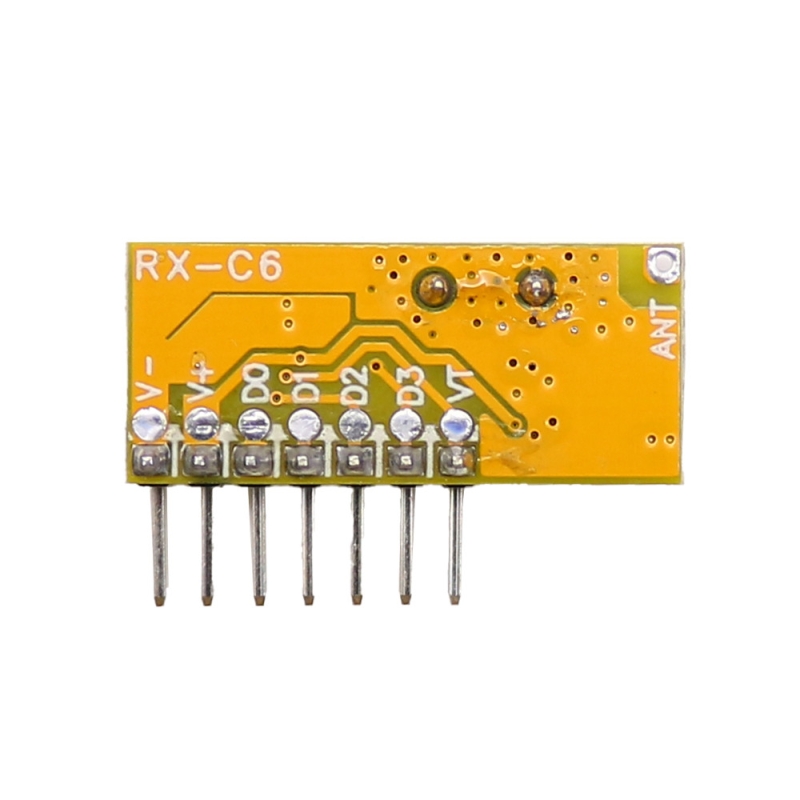

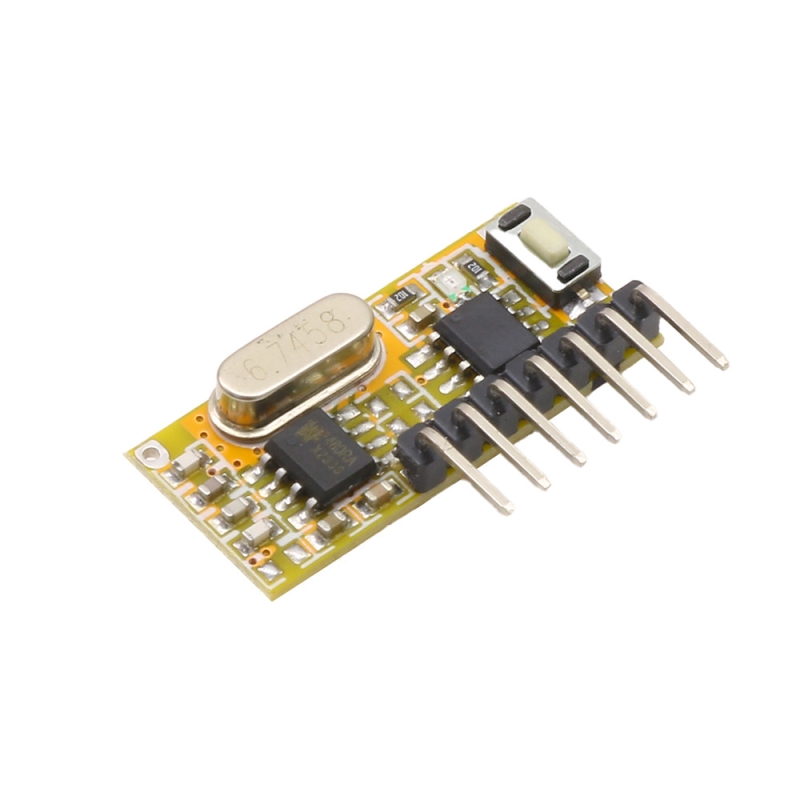

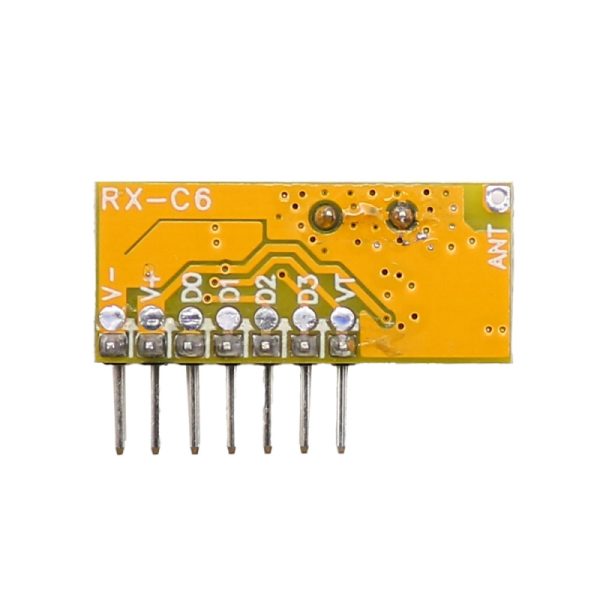

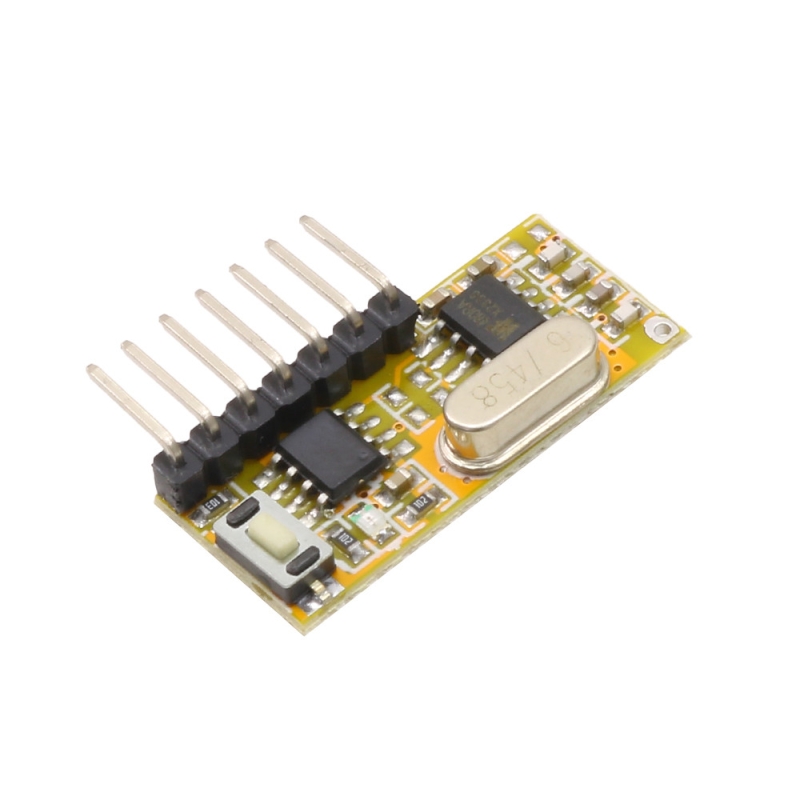

ماژول گیرنده RXC6 433MHZ – کد لرن
ماژول گیرنده RXC6 کد لرن، چهار کانال فرکانس ۴۳۳ مگاهرتز
ماژول گیرنده RXC6 یک گیرنده کد لرن ۴۳۳ مگاهرتز با حساسیت و دقت بالا و نسبت سیگنال به نویز خوب می باشد.
این ماژول قابلیت کنترل چهار کانال خروجی را دارد.
ماژول گیرنده ریموت قابلیت دریافت کد ریموت های PT2260 , Pt2262 , Pt2240 , 1527 را نیز دارد.
مشخصات:
- فرکانس کاری: ۴۳۳٫۹۲ مگاهرتز
- ولتاژ کاری: ۳٫۳ تا ۵ ولت
- حساسیت گیرنده: -۱۱۰dBm
- جریان مصرفی: برای ماژول ۴۳۳٫۹۲MHz در ولتاژ ۵ ولت ۳٫۸ الی ۴٫۱ میلی آمپر می باشد.
- ابعاد: ۳۰*۱۴*۷ میلیمتر
- آنتن: قابلیت نصب آنتن خارجی
- دمای کاری: -۳۰ الی ۸۵ درجه سانتی گراد
کاربرد ها:
- ریموت کنترل درب ماشین
- ریموت کنترل درب منازل
- سیستم های بیسیم دزدگیر
- کنترل و اتوماسیون لوازم منزل مانند پرده
- کنترل بیسیم دستگاه های صنعتی
- انتقال بیسیم دیتا
- جامپر های T1 و T2 هر دو باز باشند: خروجی لحظه ای
- جامپر T1 باز و T2 بسته باشد: خروجی ثابت یا لچ
- جامپر T1 بسته و T2 باز باشد: خروجی معکوس شونده
ماژول گیرنده رادیویی کد لرن ۴۳۳ مگاهرتزی قابلیت کار در سه مد با خروجی لحظه ای، خروجی ثابت (Latch) و یا خروجی معکوس شونده را دارد.
خروجی لحظه ای (Momentary) به این صورت است که تا زمانی که فرمان از ریموت ارسال می شود (دکمه ریموت فشرده شده باشد) خروجی فعال می باشد و در صورت قطع فرمان خروجی قطع می باشد. به صورت پیش فرض در این مد قرار دارد.
خروجی ثابت (Latch) به این صورت است که با ارسال فرمان از ریموت خروجی فعال می شود و تا ارسال فرمان جدید خروجی فعال می ماند
خروجی معکوس کننده (Toggle) به این صورت است که با ارسال فرمان از ریموت خروجی معکوس خواهد شد یعنی در صورت فعال بودن غیرفعال میشود و در صورت غیر فعال بودن خروجی فعال خواهد شد.
دکمه لرن:
برای اضافه کردن ریموت به لیست ریموت های این ماژول فقط کافیست کلید لرن آن را به مدت ۲ ثانیه نگه دارید.
در این صورت led موجود روشن خواهد شد، اکنون کلید ریموت را بزنید در صورتی که مراحل به درستی انجام شده باشد نمایشگر led چهار بار چشمک خواهد زد که نشان دهنده ذخیره شدن ریموت در حافظه می باشد.
برای پاک کردن ریموت های ذخیره شده کلید لرن را فشرده و ۸ ثانیه نگه دارید بعد از اینکه نمایشگر led خاموش شود تمامی ریموت های ذخیره شده پاک خواهند شد.
۴-Channel Switching Control RF Receiving Module
High sensitive ASK RF receive module with decoding (learning code) function
- Brand:
DreamLNK
- Model:
DL-RXC6A / DL-RXC6B
- Frequency:
۴۳۳/۳۱۵ MHz
- Chip:
۱۵۲۷ Learning Code
- Voltage:
۲٫۸~۵٫۵V
- Sensitivity:
-۱۱۲dBm
- Distance:
۳۰۰m
- Size:
۲۸٫۵*۱۲*۶mm
Availability: | |
Quantity: | |
Inquire Add to Basket | |
- Product Description
۴-Channel Switching Value RF Receive Module with Decoding (learning code) Function
DL-RXC6A / RXC6B is a low cost, small size, high sensitivity wireless receive module, with decoding (learning code) function, and super heterodyne ISM band. It adopts cost-effective wireless data receiving chip and low power consumption single chip, built-in image suppression of RF chip, can support 2.8V-5.5V wide voltage power supply, which performs high receiving sensitivity, as well as good anti-interference performance.
This Wireless ASK receiving module can meet your needs (realize the application) by setting the logic state of T1 and T2, and independently leads out three ports as following: LED code-checking status indication, SW learning code- checking button, and VT public valid signal indication. The LED indicator and SW learning code-checking button can be led to the circuit board or casing of the product, which is convenient for the user to operate.
DL-RXC6B leads out the T1 and T2 setting ends of the A version. The module pins adopt a 2.0mm pitch to reduce the size of the module. It also adopts T-type board double-sided in-line pad design. Its bottom plate uses a slotted in-line method, which the module can be inserted directly on the circuit board and then wave soldering. By this way, it can save the soldering of the black pin and reduce the height of the module to 10mm.
DL-RXC6A / DL-RXC6B are compatible with PT2262 and 1527 encoding. The corresponding decoding and receiving module can also be ODM (customized) according to different remote-control encoding types.
Features
- Frequency range: 315MHz, 433.92MHz (special frequency can be customized)
- Sensitivity: Up to -112 dBm
- Power supply voltage input range: 2.8V-5.5V (recommended working voltage 3.3V or 5.0V)
- Latch and non-latching mode selection: Set T1/ T2 decoding, output latch / unlatching
- It can be used to learn PT2260, 2262, 1527 remote controllers with good rate compatibility
- Encoded data transmission rate 2.5K bps (Manchester encoding)
- OOK modulation mode, can work with PT4450, 115H, 113, R25 (2SK3356) and other transmitting circuits
- Module size 28.5 × ۱۲ × ۶mm (A version), 28.5 × ۱۲ × ۶mm (B version, T type plate)
