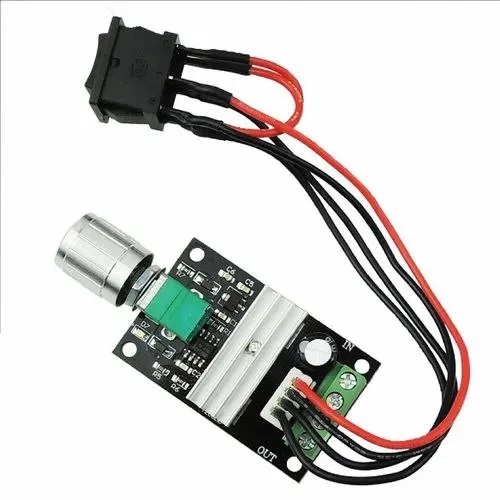

ماژول کنترل دور موتور DC مدل 1203B یک کنترلر کاربردی برای تنظیم سرعت موتورهای DC براش‌دار (جاروبک دار) با استفاده از روش PWM یا مدولاسیون پهنای پالس است. این ماژول امکان کنترل سرعت موتور را با یک ولوم چرخشی فراهم می‌کند و به دلیل داشتن کلید روشن/خاموش روی ولوم و کلید برای تغییر جهت چرخش، استفاده از آن در پروژه‌های الکترونیکی و سیستم‌های موتوری ساده و سریع است.

در کنترل PWM، ولتاژ موتور به‌صورت پالس‌های سریع قطع و وصل می‌شود. با تغییر نسبت زمان روشن بودن پالس به زمان خاموش بودن (DUTY CYCLE)، توان متوسط اعمال‌شده به موتور تغییر می‌کند.به این ترتیب، موتور می‌تواند در سرعت‌های مختلف کار کند، درحالی‌که کنترلر به‌جای کاهش مستقیم ولتاژ، انرژی موتور را به‌صورت پالس‌های کنترل‌شده مدیریت می‌کند.این روش برای بسیاری از موتورهای DC براش‌دار گزینه‌ای کاربردی برای تنظیم سرعت محسوب می‌شود.

ماژول 1203B برای کنترل موتورهای DC معمولی با جاروبک طراحی شده است. یکی از ویژگی‌های مهم این کنترلر، پشتیبانی از جریان خروجی تا حدود 3 آمپر است. این ویژگی باعث می‌شود ماژول برای طیف متنوعی از موتورهای DC با توان پایین تا متوسط مناسب باشد.با این حال، جریان مصرفی موتور در حالت عادی و به‌خصوص هنگام راه‌اندازی نباید از توانایی ماژول بیشتر باشد؛ زیرا جریان راه‌اندازی موتور می‌تواند برای مدت کوتاهی چند برابر جریان کاری عادی شود.

ماژول کنترل دور موتور 1203B معمولاً با ولتاژ ورودی 6 تا 28 ولت DC کار می‌کند. این محدوده امکان استفاده از منابع تغذیه مختلف مانند آداپتور DC، باتری و منابع تغذیه سوئیچینگ را فراهم می‌سازد.انتخاب ولتاژ تغذیه باید بر اساس ولتاژ نامی موتور انجام شود. استفاده از ولتاژ بالاتر از محدوده مجاز می‌تواند باعث آسیب به مدار کنترلر و موتور شود.

• کنترل سرعت موتورهای DC

• پروژه‌های رباتیک

• ساخت تجهیزات DIYو پروژه های آموزشی

• کنترل فن‌های DC

• پروژه‌های مکانیکی

• راه اندازی ریسه ها و لامپ های LED با ولتاژ و جریان سازگار

• تجهیزات آموزشی الکترونیک

• ساخت سیستم‌های حرکتی

• کنترل موتورهای کوچک و متوسط

• پروژه‌های اتوماسیون ساده

• تنظیم سرعت موتور در تجهیزات سفارشی

• ابتدا منبع تغذیه DC مناسب (6-28V DC) را به ورودی ماژول (POWER+,POWER-) متصل کنید. سپس موتور DC را به خروجی موتور (MOTOR+,MOTOR-) متصل نمایید. حتما به نوشته های زیر برد ماژول دقت نمایید.

• در نحوه اتصال قطبیت های مثبت و منفی حتما دقت کنید چرا که اتصال اشتباه به ماژول آسیب می زند.

• ماژول را با چرخاندن ولوم رشن کنید و سرعت موتور را تنظیم نمایید.

• با استفاده از کلید راکر همراه بسته بندی می توانید جهت چرخش موتور (چپ گرد / راست گرد) را تنظیم کنید.

• هنگام اتصال موتور، توجه داشته باشید که جریان کاری و جریان راه‌اندازی موتور از ظرفیت مجاز کنترلر (3A) بیشتر نباشد.
