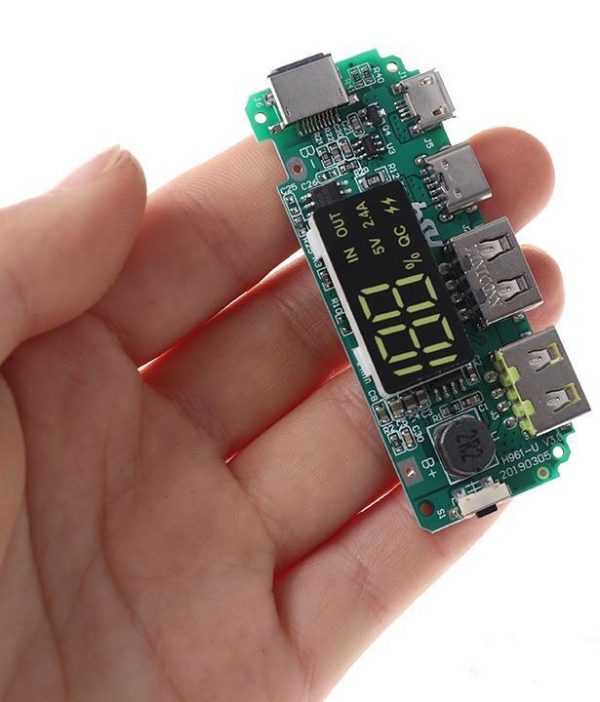

ماژول پاور بانک دو خروجی دارای نمایشگر مدل H961-U
معرفی
تنها با اتصال یک منبع ولتاژ ۵ ولتی با درگاه میکرو USB به ورودی شارژر میتواند باتری متصل به خروجی را تا ۵V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است.
جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از ۰٫۵ وات و بالاتر از ۱۰٫۵ مناسب نیست. این ماژول دارای مدار محافظ نمیباشد بنابر این با توجه به ولتاژ ۳ تا ۴٫۲ ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت ۴A حدودی برای دشارژ باشد.
مشخصات
- ورودی : ۵V-1A
- رابط ورودی: پورت مادگی میکرو USB و type-c و lightning
- رابط خروجی: ۲× پورت استاندارد مادگی
- دارای نمایشگر LCD
- باتری های مجاز برای ماژول: باتری های لیتیومی ۱۸۶۵۰ با سر فلت یا باتری لیتیوم پلیمری
- تعداد باتری : ۴ تا ۶ عدد ، برای باتری ۴ سل ۱۱۰MM و برای باتری ۶ سل ۱۴۶MM
- بازده BOOST : زیر ۱ آمپر جریان با ثبات میباشد و بازده تا ۸۰% میباشد.
- نرخ ظرفیت : ۳٫۷V / 5V * 80% = 59.2% برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * ۵۹٫۲%
- مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
- مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
- مدار محافظ خروجی over current و اتصال کوتاه دارد.
- ابعاد برد: ۶۵x25mm
Specification
Model: H961-U
input Voltage B+ to B-; 3.0-4.2V
Overcharge
Detection voltage: 4.20±۰٫۰۵V
Release voltage: 4.100±۰٫۰۵V
Detection delay time<200 ms
Over-discharge
Detection voltage: 3.0±۰٫۱۰V
Release voltage: 3.10±۰٫۱۰V
Detection delay time<100 ms
Outputconstant current: constant current;2A
Short circuit protection
Short detection delay time<50uS
Release Conditions: Cut offload
Normal current consumption
Normal current consumption of PCM: Max 60uA
Standby current consumption: Max 50uA
۰V charger: allowed 0V change; Y
Suggest working conditions
max continuous charge/discharge current: 1.5/2A
suggest working temperature: -5-45℃
IR resistance: IR of PCM≤۶۵ mΩ
Weight: Approx. 15g / 0.5oz
- ماژول پاور بانک دو خروجی دارای نمایشگر مدل H961-U
877613961491 –
سلام میشه از ۵تا باتری لیتیومی تخت یا همون ادامسی ۴۰۰۰میلی امپر استفاده کرد؟
مدیریت سایت مجتبی صاحبی –
سلام به صورت موازی بهش وصل کنید
