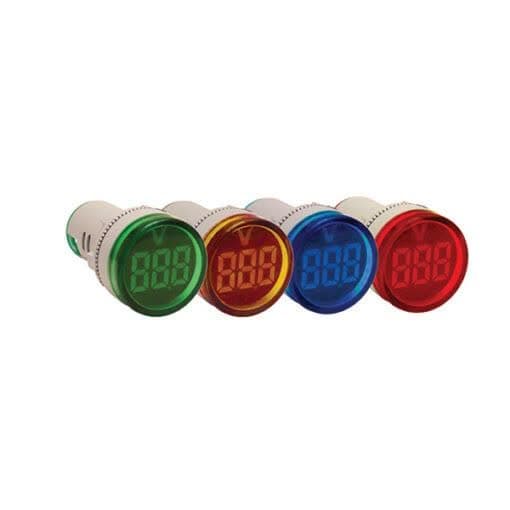

ماژول ولت متر AC قرمز مدل چراغ سیگنالی

چراغ سیگنال ولت متر AC

یکی از مهمترین و اصلی ترین شرایط روشن کردن و راه اندازی وسایل و تجهیزات الکتریکی و الکترونیکی ، نرمال بودن ولتاژ راه اندازی می باشد . چراغ سیگنال ولت متر این دید را به شما می دهد تا در هر لحظه ولتاژ را ارزیابی کنید.

چراغ سیگنال ولت متر AC با بالاترین کیفیت و پایین ترین قیمت ارائه می شود . چراغ سیگنال ولت متر در واقع تلفیقی از چراغ سیگنال و ولتمتر می باشد که در راستای کاهش هزینه های تمام شده ی مشتری طراحی ، تولید و ارائه شده است .

ولت متر چراغ سیگنالی قابلیت اندازه گیری ولتاژ AC از ۵۰ تا ۵۰۰ ولت را دارد. بدلیل استاندارد بودن ابعاد و دقت اندازه گیری و همچنین قیمت مناسب ولت متر چراغ سیگنالی امروزه این محصول جایگزین چراغ سیگنال ساده در تابلو های برق خانگی و صنعتی شده است.

این محصول دارای  دقت اندازه گیری  کمتر از %۱ بوده و در رنگ های سبز، قرمز و آبی موجود است که می توانید با توجه به کاربرد و سلیقه خودتان، اقدام به خرید نمایید. این محصول به گونه ای طراحی شده است که به راحتی بر روی تابلوهای برق و انواع پنل ها، قابل  نصب می باشد.

ولت متر چراغ سیگنالی از نوع دو سیمه بوده و نیاز به منبع تغذیه جداگانه ندارد. دو سر ولتاژ مورد اندازه گیری، به ورودی های این محصول پیچ می شوند و ولتاژ آن روی نمایشگر سون سگمنتی نمایش داده می شود.

این ولت متر دیجیتال ۵۰۰ ولتی با برند بهترین و مناسب ترین و کوچک ترین و ظربف ترین ولت متر پنلی دیجیتال برای هر کاربردی است و از دقت و حساسیت بالایی برخوردار است و قابلیت نصب فوق العاده راحت بر روی انواع جعبه های فلزی و پلاستیکی را داراست. دارای یک فریم یا قاب پلاستیکی مخصوص همانند چراغ های سیگنال صنعتی بوده  و برد مدار چاپی و کلیه قطعات این ولتمتر در داخل همین قاب قرار گرفته اند و دارای یک مهره مخصوص نصب آن به پنل هر جعبه ای است .

کاربرد چراغ سیگنال ولت متر AC

• تابلوبرق های صنعتی تک فاز و سه فاز
• ماشین آلات صنعتی تک فاز و سه فاز
• تجهیزات الکتریکی سیار مانند موتوربرق
• جعبه فیوز داخلی واحدهای ساختمان

نحوه نصب چراغ سیگنال ولتمتر AC

سیستم تک فاز

با نصب یک ولتمتر سیگنالی ، فاز را به پایه x1 و نول را به پایه x2 وصل کنید.جابه جایی پایه ها نیز امکانپذیر است.

سیستم سه فاز

 ولتاژ فاز و نول : با نصب ۳ عدد ولت متر سیگنالی  ، برای اندازه گیری ولتاژ بین فاز و نول همانند سیستم تک فاز عمل کنید . یعنی فاز R  و نول را به چراغ سیگنال شماره ۱ ، فاز S و نول را به چراغ سیگنال شماره ۲ و نهایتا فاز T و نول را به چراغ سیگنال شماره ۳ وصل کنید.

 ولتاژ خط به خط : برای اندازه گیری ولتاژ خط به خط ، فازها را دو به دو به چراغ سیگنال وصل کنید.بدین ترتیب که برای اندازه گیری سطح ولتاژ بین فازهای R و S ، باید فاز S را به پایه X1 و فاز R را به پایه X2 از چراغ سیگنال شماره ۱ وصل کنید.برای دو چراغ سیگنال دیگر به همین ترتیب عمل کنید.یعنی فازهای ST را به چراغ سیگنال شماره ۲ و فازهای RT را به چراغ سیگنال شماره ۳ وصل کنید.

مزایای کلیدی ولتمتر AC چراغ سیگنالی

• رنج وسیع اندازه گیری ولتاژ متناوب  ۵۰ تا ۵۰۰ ولت AC
• قابلیت نصب ساده همانند چراغ سیگنال معمولی
• عدم نیاز به تغذیه جداگانه( استفاده از ولتاژ مورد اندازه گیری جهت تامین تغذیه داخلی)
• رنگ های متنوع صفحه نمایش
• دقت مناسب
• صفحه نمایش با اعداد درشت جهت سهولت خواندن
• جایگزین مناسب جهت تعویض چراغ سیگنالهای قدیمی
