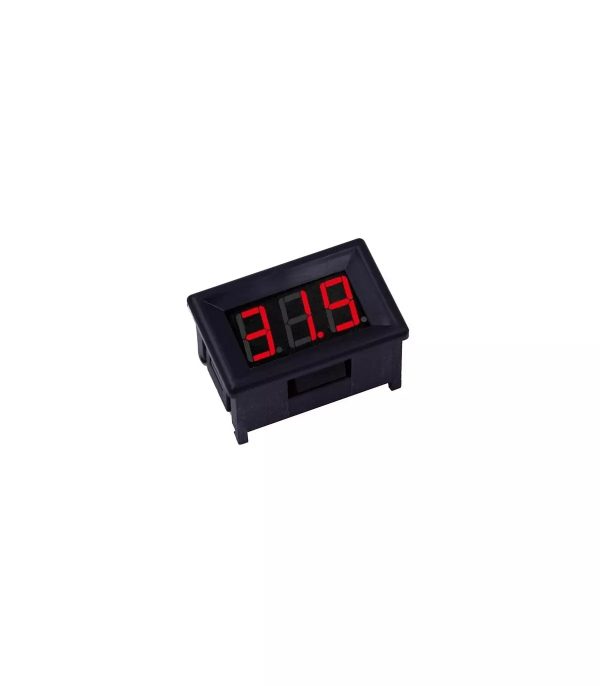

ماژول ولت متر ۳ سیمه پنلی ۰-۳۰۰ ولت با قاب سگمنت ۳ دیجیت

ماژول ولت متر ۳ سیمه پنلی ۰-۳۰۰ ولت با قاب سگمنت ۳ دیجیت

ماژول ولت متر ۳ سیمه پنلی، یک ماژول کاربردی جهت نمایش میزان ولتاژ است. به کمک این ماژول می توانید به سادگی، ولتاژ های DC تا ۳۰۰ ولت را اندازه گیری کنید. بر روی این ماژول، نمایشگر سون سگمنت جهت نمایش ولتاژ اندازه گیری شده، قرار گرفته است. راه اندازی و کار با این ماژول بسیار ساده بوده و تنها با اتصال تغذیه و سپس کابل ولتاژ ورودی، می توانید ولتاژ را اندازه گرفته و نمایش دهید.

مشخصات فنی و ویژگی‌های کلی ماژول ولت متر ۳ سیمه پنلی ۰-۳۰۰

ولتاژ تغذیه ۴ الی ۳۰ ولت DC

سادگی در راه اندازی، کارایی بسیار بالا

محدوده اندازه گیری ۰ الی ۳۰۰ ولت DC

دارای قاب جهت محافظت از نمایشگر و برد

دارای نمایشگر ۳ رقمی از نوع سون سگمنت

قابلیت نمایش ولتاژ به صورت اعشاری و با دقت یک رقم اعشار

سایز ۳۴mmX22mm

۰٫۲۸ inch

کاربردهای ماژول ولت متر ۳ سیمه پنلی ۰-۳۰۰V

نمایشگر میزان ولتاژ در منبع تغذیه دیجیتالی

کنترل گر میزان ولتاژ تغذیه سیستم های مختلف

نمایشگر میزان ولتاژ باتری و دینام جهت تست عملکرد خودرو

ساخت تستر بک لایت

الزامات و نکات فنی  ماژول ولت متر ۳ سیمه پنلی ۰-۳۰۰ ولت با قاب

۱- در هنگام اتصال تغذیه به ماژول، دقت نظر لازم را از حیث اتصال صحیح پلاریته، در نظر داشته باشید.

۳- ولتاژ تغذیه و ولتاژ ورودی این ماژول به صورت DC بوده و به هیچ عنوان نباید ولتاژ AC به آن متصل کنید.

۳- این ماژول دارای کابل تغذیه و ورودی ولتاژ به صورت جداگانه است. وضعیت کابل های این ماژول به صورت زیر است:

کابل مشکی اتصال GND

کابل قرمز اتصال تغذیه مثبت

کابل زرد ورودی ولتاژ جهت اندازه گیری
