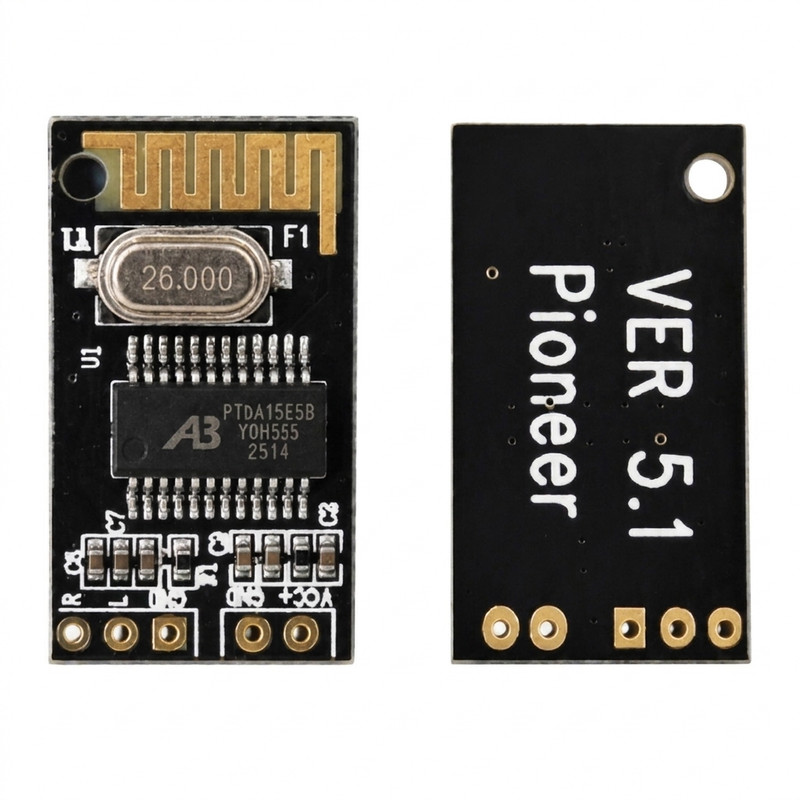

ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer با ولتاژ مناسب 3.7 تا 5 ولت دی سی و جریان بسیار پایین میلی آمپری برای دریافت موزیک و صدا بر روی دستگاه های مختلف نظیر ضبط و سیستم های صوتی و همچنین پخش ماشین و دستگاه های این چنین استفاده می شود.

از ماژول بلوتوث صوتی Pioneer برای انتقال موسیقی و صوت می توان استفاده کرد.در ماژول Pioneer از یک آی سی قدرتمند برای عملیات دریافت و ارسال صوت و صدا استفاده شده است که نحوه اتصال و سیم کشی آسانی داشته و به راحتی امکان استفاده از این ماژول Pioneer فراهم شده است.

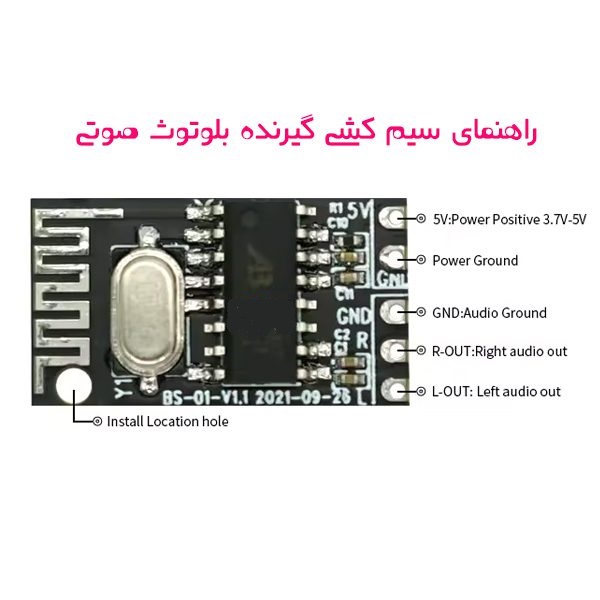

1.نحوه سیم کشی و اتصال ماژول گیرنده صوتی بلوتوث Pioneer

ماژول‌های گیرنده صوتی بلوتوث، امکان اتصال دستگاه‌های بلوتوثی را به صورت بی‌سیم به سمعک‌ها و بلندگوها فراهم می‌کنند. یکی از ماژول‌های گیرنده صوتی بلوتوث محبوب،ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer است که قابلیت اتصال به دستگاه‌های بلوتوثی را دارد و امکان پخش موسیقی و فایل‌های صوتی را به صورت بی‌سیم فراهم می‌کند.

2. اتصال ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer به منبع تغذیه:

– پین VBAT ماژول Pioneer به منبع تغذیه مثبت متصل می‌شود.

– پین GND ماژول Pioneer به منبع تغذیه منفی متصل می‌شود.

3. اتصال منبع تغذیه به دستگاه:

در این مرحله، منبع تغذیه به دستگاه متصل می‌شود تا ماژول Pioneer را تغذیه کند.

4. اتصال دستگاه بلوتوثی به ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer:

پس از تنظیمات ماژول، دستگاه بلوتوثی را روشن کنید و به دنبال دستگاه “Pioneer” در لیست دستگاه‌های بلوتوثی بگردید. پس از پیدا کردن دستگاه “Pioneer”، به آن متصل شوید.



5. پخش موسیقی ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer:

پس از اتصال دستگاه بلوتوثی به ماژول، پخش موسیقی از دستگاه بلوتوثی به صورت بی‌سیم از طریق ماژول به ورودی AUX آمپلی یا سیستم صوتی انجام می‌شود.



از سایر ویژگی های مهم این ماژول ولتاژ کاری 3.7 تا 5 ولت بوده که در نتیجه امکان اتصال یک باتری 3.7 ولتی به ماژول برای کارکرد نیز کافی بوده و در این صورت با حذف دیود بر روی مدار و اتصال کوتاه کردن دو پایه ماژول به راحتی با یک باتری 18650 کار خواهد کرد.

مشخصات فنی ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer:

1. ولتاژ کاری: 3.7 تا 5 ولت دی سی
2. بلوتوث:ورژن 5.1
3. اتصال اتوماتیک
4. امپدانس:4 تا 12 اهم
5. نرخ سیگنال به نویز: 98 دسی بل
6. ابعاد کلی:20 در 10 در 1 میلی متر
7. تعداد کانال صدا: استریو 2 کاناله
8. کانکشن یا اتصال اتوماتیک

روش نگهداری و استفاده صحیح از ماژول بلوتوث صوتی حرفه ای ورژن 5.1 پایونیر Pioneer

مرحله ۱: پین VDD ماژول را به منبع تغذیه مثبت و پین GND را به منبع تغذیه منفی متصل کنید.
مرحله ۲: منبع تغذیه را به دستگاه صوتی خود وصل کنید تا ماژول فعال شود.
مرحله ۳: دستگاه بلوتوثی خود را روشن کنید و در لیست دستگاه‌ها، “Pioneer” را انتخاب کنید.
مرحله ۴: پس از اتصال موسیقی و صوت از دستگاه بلوتوثی به صورت بی‌سیم از طریق ماژول به بلندگو یا آمپلی‌فایر منتقل می‌شود.
