دیود شاتکی SMD SS510
ویژگیها:
توضیحات

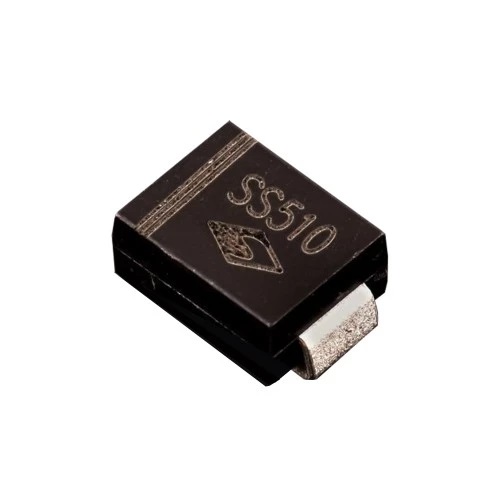

🔌 دیود شاتکی SMD SS510
Schottky Diode | 5 آمپر | 100 ولت | پکیج SMC
✨ معرفی محصول
دیود شاتکی SMD مدل SS510، یک قطعه الکترونیکی پرکاربرد برای یکسوسازی سریع با افت ولتاژ پایین است. این دیود با حداکثر جریان 5 آمپر و ولتاژ معکوس 100 ولت، گزینهای ایدهآل برای منابع تغذیه سوئیچینگ، محافظت از ورودی و مدارهای فرکانس بالا میباشد.
📋 مشخصات فنی کامل
| مشخصات | مقدار | توضیح |
|---|---|---|
| 🔖 پارت نامبر | SS510 | شناسه قطعه |
| 🧪 نوع | Schottky Diode | دیود شاتکی (با افت ولتاژ پایین) |
| ⚡ حداکثر ولتاژ معکوس | 100 V | حداکثر ولتاژ معکوس قابل تحمل |
| 🔽 ولتاژ بایاس مستقیم | 0.85 V | افت ولتاژ در حالت هدایت |
| 🔋 حداکثر جریان مستقیم | 5 A | حداکثر جریان عبوری مجاز |
| 🔄 جریان معکوس | 0.5 mA | جریان نشتی در حالت بایاس معکوس |
| 🌍 ولتاژ مؤثر (RMS) | 70 V | حداکثر ولتاژ مؤثر قابل اعمال |
| 📦 نوع پکیج | JEDEC (SMC) | بسته بندی سطح نصب (SMD) |
| 🔢 تعداد پایه | 2 | آند و کاتد |
| 🌡️ محدوده دمای کاری | 55- تا 150+ درجه سانتیگراد | محدوده دمای عملیاتی |
🟡 ویژگیهای برجسته
⚡ افت ولتاژ پایین (0.85 ولت)
-
🔹 کاهش تلفات توان در مدار
-
🔹 راندمان بالاتر در منابع تغذیه
-
🔹 گرمای کمتر نسبت به دیودهای معمولی
🔋 جریان بالا (5 آمپر)
-
🔹 مناسب برای مدارات قدرت
-
🔹 تحمل جریان ورودی و خروجی بالا
⚡ ولتاژ معکوس مناسب (100 ولت)
-
🔹 ایدهآل برای مدارات 12 تا 48 ولت
-
🔹 حاشیه اطمینان خوب
🧩 پکیج SMC (SMD)
-
🔹 نصب سطحی – مناسب برای بردهای فشرده
-
🔹 مونتاژ صنعتی و دستی با هویه
🌡️ محدوده دمایی وسیع
-
🔹 کارکرد از 55- تا 150+ درجه سانتیگراد
-
🔹 مناسب برای محیطهای صنعتی
✅ مزایای استفاده از دیود شاتکی SS510
| مزیت | توضیح |
|---|---|
| 🟡 افت ولتاژ پایین (0.85V) | کاهش تلفات و افزایش راندمان |
| 🟢 سرعت سوئیچینگ بالا | مناسب برای فرکانسهای بالا |
| 🔴 جریان 5 آمپر | توان عبوری مناسب برای مدارات قدرت |
| 🟣 پکیج SMD فشرده | اشغال فضای کم روی برد |
| 🟠 محدوده دمایی وسیع | عملکرد پایدار در شرایط سخت |
📊 مقایسه با دیود معمولی (مانند 1N4007)
| ویژگی | دیود شاتکی SS510 | دیود معمولی (1N4007) |
|---|---|---|
| ⚡ افت ولتاژ مستقیم | 0.85V (پایین) | ~1.1V (بالاتر) |
| 🔄 سرعت سوئیچینگ | بسیار بالا | پایین |
| 🔋 حداکثر جریان | 5A | 1A |
| ⚡ ولتاژ معکوس | 100V | 1000V |
| 🎯 کاربرد فرکانس بالا | ✅ عالی | ❌ ضعیف |
⚠️ نکات مهم استفاده
| نکته | توضیح |
|---|---|
| 🔵 جهت نصب | به علامت نوار روی پکیج (کاتد) توجه کنید |
| 🟠 دمای لحیمکاری | حداکثر 260 درجه سانتیگراد به مدت 10 ثانیه |
| 🟢 جریان مداوم | برای جریان بالای 5 آمپر، از دیود موازی یا با جریان بالاتر استفاده کنید |
| 🔴 هیت سینک |
🔍 نحوه تشخیص خوب بودن دیود با مولتی متر
-
حالت دیود تست مولتی متر را انتخاب کنید
-
پروب قرمز روی آند، پروب مشکی روی کاتد (نوار)
-
عدد بین 0.1 تا 0.8 ولت باید نشان دهد (معمولاً حدود 0.85V)
-
در حالت معکوس باید OL یا 1 نشان دهد (قطع بودن)
مشخصات محصول
| وزن | 10 g |
