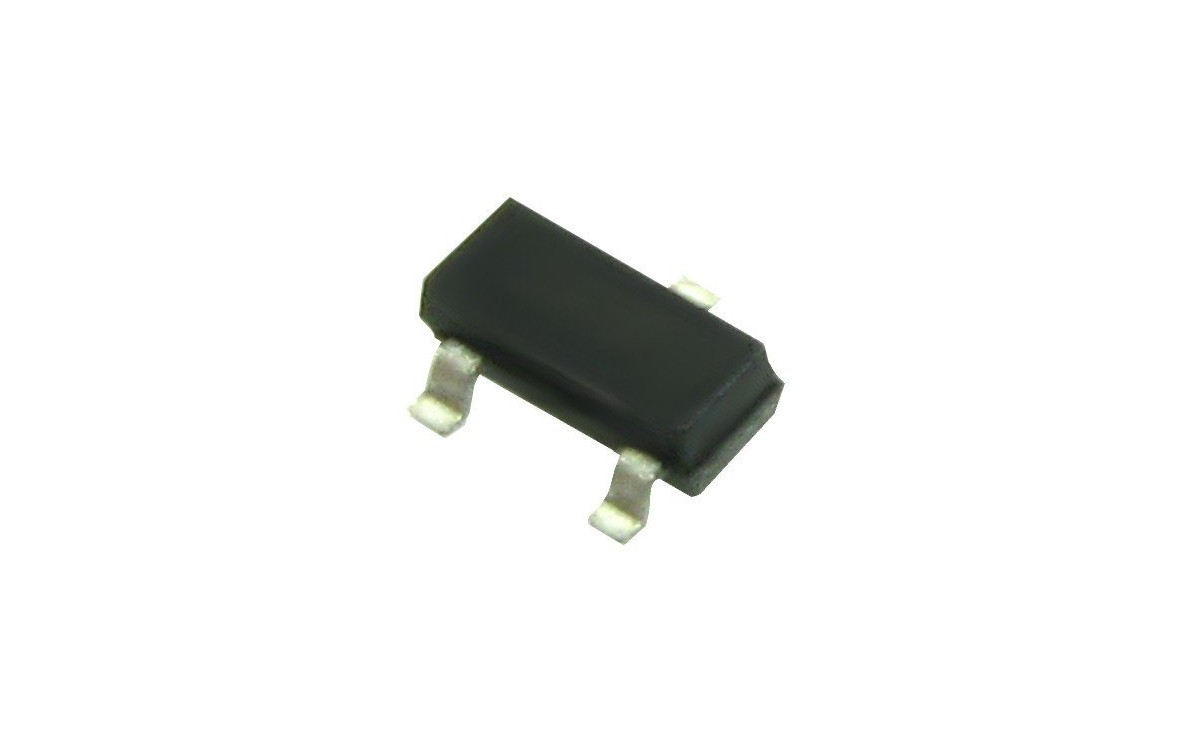

دیود BAV99 یک دیود سوئیچینگ سریع با دو دیود متصل به‌صورت سری درون یک پکیج SOT-23 است. این دیود برای کاربردهای عمومی و مدارهای پرسرعت طراحی شده و دارای ویژگی‌هایی مانند جریان نشتی کم و زمان بازیابی معکوس کوتاه است. ساختار داخلی آن به‌صورت دو دیود متصل به‌صورت سری با آند و کاتد مشترک است. این دیود در مدارهای منطقی، محافظت از ورودی‌ها، مدارهای گیره و سوئیچینگ سریع مورد استفاده قرار می‌گیرد.

مشخصات فنی :

نوع پکیج: SOT-23 (SC-59)
وزن تقریبی: 8.8 میلی‌گرم
حداکثر ولتاژ معکوس غیرتکرارشونده (VRM): 100 ولت
حداکثر ولتاژ معکوس کاری (VR): 70 ولت
جریان لحظه‌ای پیش‌سو (tp = 1μs): 4.5 آمپر
جریان میانگین پیش‌سو (در بار مقاومتی، فرکانس ≥ 50MHz): 150 میلی‌آمپر
حداکثر جریان پیش‌سو پیوسته: 250 میلی‌آمپر
توان تلفاتی کل (روی بستر سرامیکی 0.7mm): 300 میلی‌وات
محدوده دمای کاری: منفی 55 تا مثبت 150 درجه سلسیوس
محدوده دمای ذخیره‌سازی: منفی 55 تا مثبت 150 درجه سلسیوس
ظرفیت خازنی دیود (CD): 1.5 پیکوفاراد (در VR = 0 و f = 1MHz)
زمان بازیابی معکوس (trr): 6 نانوثانیه (در IF = 10mA، VR = 6V، RL = 100 اهم)
ویژگی‌های اضافی: دارای سرعت سوئیچینگ بالا
مناسب برای نصب سطحی (SMD)

کاربردها :

مدارهای منطقی و دیجیتال
محافظت از ورودی‌ها در برابر ولتاژهای معکوس
مدارهای گیره ولتاژ
سوئیچینگ سریع در مدارهای الکترونیکی
مدارهای سطح پایین و عمومی

Features

Fast switching speed
High conductance
Surface mount package ideally suited for
automatic insertion
Connected in series
AEC-Q101 qualified available
Base P/N-E3 – RoHS-compliant, commercial grade
Base P/N-HE3 – RoHS-compliant, AEC-Q101 qualified
High switching speed: trr ≤ 4 ns
Low capacitance: Cd ≤ 1.5 pF
Low leakage current
Reverse voltage: VR ≤ 100 V
Small SMD plastic packages
