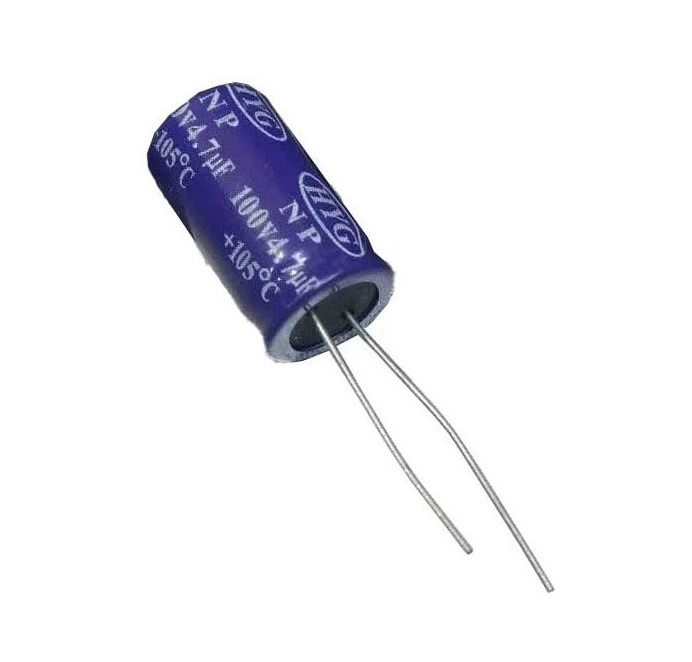

خازن ۴٫۷ میکروفاراد ۱۰۰ ولت بی پلار – BP

این خازن بدون قطب می باشد

خازن های بدون قطب یا NON-POLAR همانطور که از اسم آن پیداست بدون قطب بوده و معمولا حرف NP و یا BP و … روی آن ها حک شده است. این خازن ها معمولا در خروجی تقویت کننده ها، مانند فیلتر های مدارات کراس اور استفاده می شوند. مقاومت ذاتی خازن که با خازن سری می شود را ESR گویند. هرچه مقدار ESR کمتر باشد خازن جریان بیشتری را می تواند تحمل کند. خازن های بدون قطب به طور معمول ESR خیلی کمتری نسبت به خازن های الکترولیتی دارند. این خازن ها تا ۳۰۰ آمپر و حتی بالاتر را هم می توانند تحمل کنند و در کوره های القایی استفاده می شوند .

در مورد ترتیب ESR به ترتیب خازن الکترولیتی بزرگترین ESR و سپس عایق تانتالیوم، پلی استر، خازن های MKP کوچکترین ESR را دارند. بدیهی است که هرچه قدر تعداد خازن ها را باهم بیشتر موازی کنیم به ESR کلی پایین تری می رسیم و درنتیجه جریان بالاتری را می توانیم عبور دهیم. ظرفیت خازن و مقدار ولتاژ شکست قابل تحمل آن نیز دو پارامتر اصلی معرفی این خازن ها می باشند.
