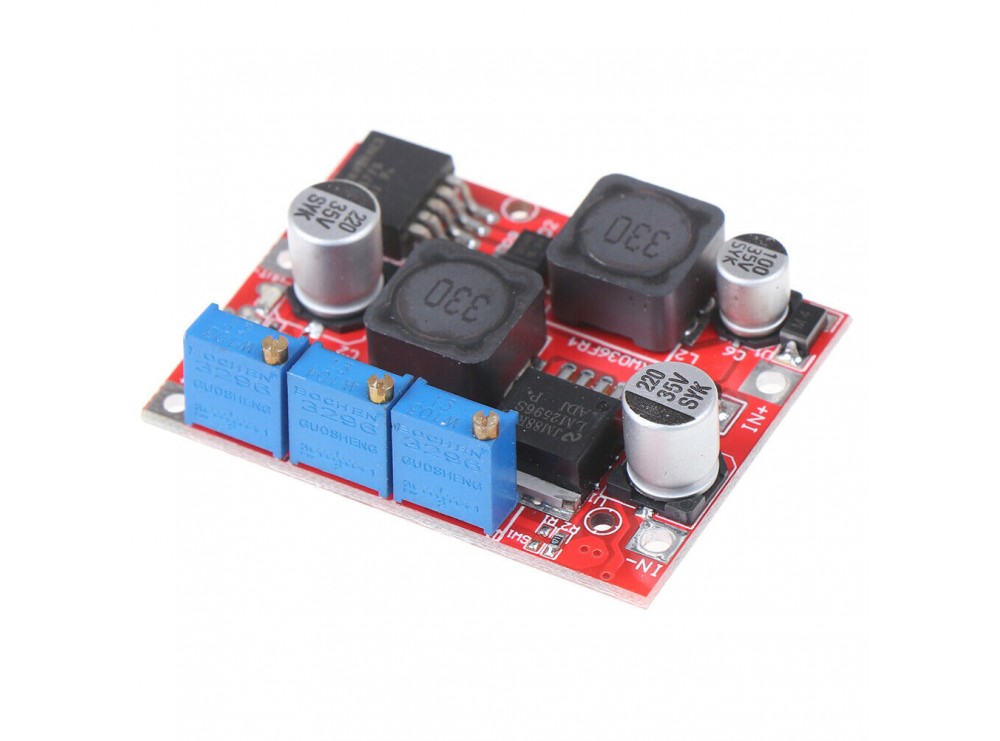

ماژول مبدل DC-DC کاهنده و افزاینده LM2596-LM2577 با امکان کنترل جریان خروجی
ماژول LM2596-LM2577 یک مبدل DC-DC با قابلیت کاهنده و افزاینده ولتاژ است که به شما امکان می‌دهد ولتاژ ورودی خود را در محدوده ۴ تا ۳۵ ولت به یک ولتاژ خروجی متغیر بین ۱.۵ تا ۲۵ ولت تبدیل کنید. این ماژول به ویژه برای تنظیم ولتاژ و جریان خروجی از مولتی‌ترن‌های تعبیه شده روی برد استفاده می‌شود و می‌تواند در هر دو حالت کاهنده و افزاینده عمل کند.
مشخصات فنی:
- ابعاد: ۵۰x40x13 میلی‌متر
- ولتاژ ورودی: ۴ تا ۳۵ ولت DC
- ولتاژ خروجی: ۱٫۵ تا ۲۵ ولت DC
- جریان خروجی: تا ۳ آمپر (با قابلیت تنظیم)
- دمای کاری: -۴۰ تا ۸۵ درجه سانتی‌گراد
توضیحات:
ماژول LM2596-LM2577 ترکیبی از دو رگولاتور است: LM2596S (رگولاتور کاهنده) و XL6019 (رگولاتور افزاینده). XL6019 نسخه بهبود یافته LM2577/XL6009 با عملکرد بهتر است. با این ماژول، شما می‌توانید ولتاژ خروجی را در بازه‌ای از ۱٫۲۵ تا ۲۵ ولت و جریان خروجی را در محدوده ۰ تا ۳ آمپر تنظیم کنید. این ویژگی‌ها به شما اجازه می‌دهد که در مدهای کاهنده و افزاینده ولتاژ عمل کنید. به عنوان مثال، با تنظیم ولتاژ خروجی بر روی ۱۰ ولت، ولتاژ ورودی می‌تواند بیشتر یا کمتر از آن باشد، و خروجی ثابت باقی می‌ماند.
ویژگی‌ها:
- پایه‌های ورودی و خروجی: بر روی برد با علامت‌های +IN و -IN برای ورودی و +OUT و -OUT برای خروجی مشخص شده‌اند.
- حفاظت حرارتی: در صورتی که جریان خروجی ۲٫۵ آمپر یا توان بالاتر از ۱۰ وات باشد، توصیه می‌شود از هیت سینک مناسب استفاده کنید.
- کاربردها: این ماژول مناسب برای استفاده به عنوان منبع تغذیه و شارژ باتری‌های لیتیوم یون و انواع دیگر باتری‌ها است. LED های قرمز نشانگر وضعیت CC/CV و فرآیند شارژ، و LED آبی نشانگر اتمام شارژ هستند.
نور نمایشگر:
- قرمز: نشان‌دهنده جریان ثابت
- قرمز کم‌رنگ: نشان‌دهنده فرآیند شارژ
- آبی کم‌رنگ: نشان‌دهنده اتمام شارژ
مشخصات اضافی:
- پشتیبانی از قدرت: ۱۵ وات با خنک‌سازی طبیعی
- افزایش دما با بار کامل: ۴۵ درجه سانتی‌گراد
این ماژول با دمای کاری صنعتی از -۴۰ تا ۸۵ درجه سانتی‌گراد، مناسب برای استفاده در شرایط مختلف دما است. اگر دمای محیط بالاتر از ۴۰ درجه سانتی‌گراد باشد، پیشنهاد می‌شود که قدرت را کاهش دهید یا از هیت سینک استفاده کنید.
پایه‌های ورودی با علامت +IN و -IN و پایه‌های خروجی با علامت +OUT و -OUT روی برد مشخص شده‌اند. حداکثر جریان خروجی این ماژول ۳ آمپر بوده و چنانچه قرار است جریان ۲٫۵ آمپر و یا توان ۱۰ وات به بالا از آن کشیده شود توصیه می گردد از هیت سینک مناسب برای آن استفاده نمایید.
از این ماژول هم به عنوان منبع تغذیه و هم شارژ باتری های لیتیوم یون و انواع دیگر باتری می‌توان استفاده کرد. LED های قرمز رنگ روی برد نشانگر وضعیت CC/CV و فرآیند شارژ و LED آبی رنگ نشانگر اتمام شارژ است.
- نور نمایشگر:
قرمز: نشان دهنده جریان ثابت
قرمز light : نشان دهنده شارژینگ
آبی light : نشان دهنده تمام شارژ
Specification
DC-DC adjustable step-down power supply module
Input Voltage: 4-35V
Output Voltage: Continuously adjustable(1.25-25V)
Output Current:,Max 3A (power over 15W, please install a heat sink)
Constant Current Range: 0-3A (Adjustable)
Output Power:15W by nature cooling
Full Load Temperature Rise: 45 deg C
Working Temprature:Industrial grade (from -40 Deg C to +85 Deg C )(when ambient temprature is over 40 deg C, please step down power or add one heatsink)
Size (L x W x H): Approx. 1.95 x1.6 x 0.51 inch / 5 x 4 x 1.3cm
