اصطلاح TFT در نمایشگرها مخفف Thin Film Transistor است و برای افزایش عملکرد و سودمندی صفحه نمایش ال سی دی استفاده می شود. نمایشگر TFT نوعی از ال سی دی کریستال مایع می‌باشد که با یک ترانزیستور فیلم نازک به هر پیکسل وصل شده است و مصرف جریان نسبتاً خوبی دارد. این نوع از ال سی دی‌ها دارای بک لایت (Backlight) هستند و لایه TFT در صفحه نمایش تعبیه شده تا باعث کاهش تقاطع بین پیکسل‌ها می‌شود.

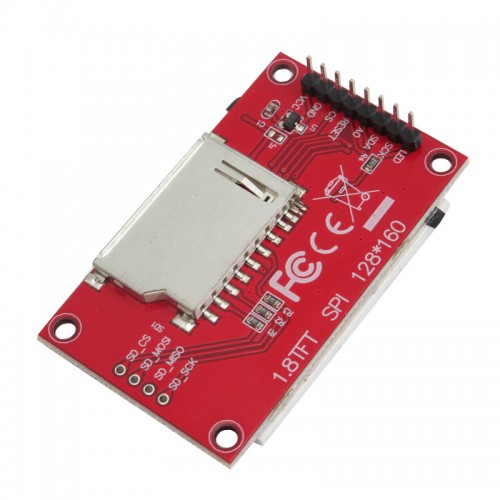

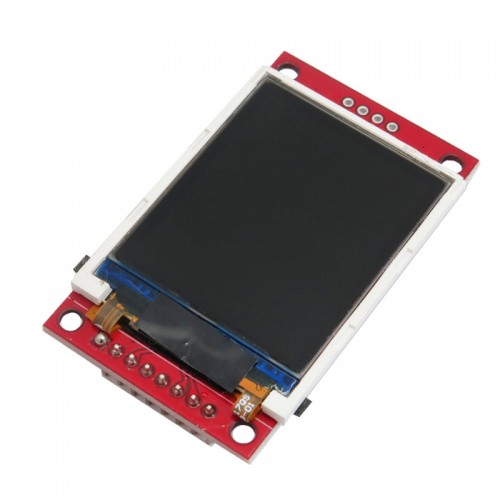

این ماژول ال سی دی TFT فول کالر ۱٫۸ اینچ ۱٫۸ اینچ به صورت تمام رنگ می باشد و رزولوشن ۱۶۰ × ۱۲۸ پیکسلی دارد. ارتباط این نمایشگر با سایر ماژول ها از طریق پورت SPI چهار سیمه و بک لایت سفید صورت می گیرد و دمای کاری این نمایشگر از منفی ۱۰ تا ۶۰ درجه سانتی گراد و دمای نگهداری بین منفی ۲۰ تا ۷۰ درجه سانتی گراد است. ماژول نمایشگر LCD TFT فول کالر ۱٫۸ اینچ با ولتاژ ۵ ولت و ۳٫۳ ولت کار می کند و توان مصرفی حدود ۹۰ میلی وات را دارد و در پروژه های الکترونیکی استفاده می شود.

The TFT Display interfaces and communicates with the microcontroller over SPI, so while using it, it must be connected to the SPI pins of the Arduino. TFT display can be supplied with logical level voltage (3.3V) and microcontroller level 5V, but it can’t directly connect to 5V, before that, it must be applied a voltage regulator, otherwise, the display may be damaged. Some TFT display module has a built-in voltage regulator and can be connected directly to the 5V. If the display does not have a voltage regulator, it can be used any logic level converter between the display and the Arduino.

electronic projects

data monitoring

DIY

Display Color: 16 Bit RGB 65K color

Size: 1.8 (inch)

Type of LCD: TFT

Driver Chip: ST7735S

Resolution: 128*160 (Pixel)

Module Interface: 4-wire SPI interface

Backlight: 2 White Led

Effective Display Area: 28.03 x 35.04 (mm)

Module PCB Size: 38.30 x 62.48 (mm)

Operating Temperature: -10 ~ 60°C

Storage Temperature: -20 ~ 70 °C

Operating Voltage: 5V / 3.3V

Power Consumption: About 90mw

VCC: LCD power supply is positive (3.3V~5V)

GND: LCD power supply

NC: Undefined, reserved

CLK: LCD SPI bus clock signal

SDA: LCD SPI bus write data signal

RS: LCD register / data selection signal, low level: register, high level: data

RST: LCD reset signal, low level reset

CS: LCD chip select signal, low level enable
