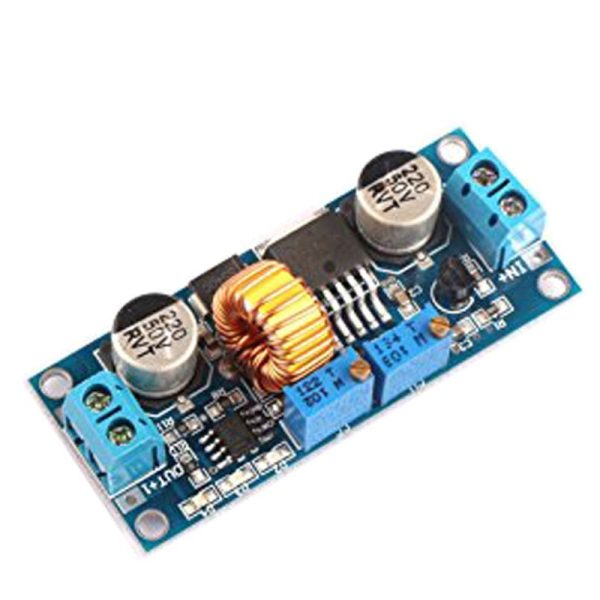

ماژول شارژر باتری ۵A با قابلیت CV و CC دارای سه LED وضعیت
| ابعاد | ۶۲x26x15 میلی متر |
| ولتاژ ورودی | ۶ الی ۳۸ ولت DC |
| ولتاژ خروجی | ۱٫۲۵ الی ۳۶ ولت DC |
| جریان خروجی | حد اکثر ۵ آمپر |
| بهره وری | بیش تر از ۹۵% |
توضیحات
این ماژول با تراشه XL4015 به عنوان یک مبدل DC-DC کاهنده قادر است ولتاژ ورودی ۶ الی ۳۸ ولت DC را به ۱٫۲۵ الی ۳۶ ولت DC کاهش دهد، این در حالی است که حداکثر می‌تواند تا ۵ آمپر باشد.
لذا با این ماژول به راحتی هرچه تمام تر قادرید هر نوع باتری اعم از لیتیوم و… را شارژ نمایید، برای این کار کافی است میزان ولتاژ Full Charge پک باتری(ها) را از طریق ولوم کنترل ولتاژ یا همان CV بر روی ماژول تنظیم کنید، همچنین جریان مجاز برای شارژ باتری (که معمولا ۳۰ درصد جریان نامی آن است) را از طریق ولوم کنترل جریان یا همان CC تنظیم نمایید.
بدین ترتیب مجموعه باتری شما با ولتاژ مناسب و جریان محدود طی زمانی مشخص شارژ می شود.
با توجه به محافظت دمایی این ماژول، اگر دمای آن از حد مجاز تجاوز کند خروجی قطع شده تا به ماژول آسیبی نرسد.
این ماژول دارای سه نشانگر LED است که LED سبز برای وضعیت شارژ کامل(مدار باز بودن) است، LED آبی برای وضعیت در حال شارژ (وجود جریان کافی) و LED قرمز وضعیت محدودیت در جریان را نشان میدهد.
ویژگی ها:
- دارای قابلیت محافظت دمایی
- دارای قابلیت محافظت اتصال کوتاه
- دارای قابلیت محدودیت جریان
سایر کاربردها:
- مبدل DC-DC
- ساخت منبع تغذیه آزمایشگاهی
- تغذیه LED پاور
کاربر سایت – :
سلام پس از شارژ کامل LEDآبی خاموش میشه LEDسبز روشن میشه؟ پس از شارژ کامل شارژمتوقف میشه؟
مدیریت سایت مجتبی صاحبی – :
سلام بله
کاربر سایت – :
میشه باهاش ۴ تا باطری قلمی شارژر کنی
مدیریت سایت مجتبی صاحبی – :
سلام بله
کاربر سایت – :
سلام ممکنه ازاین ماژول به عنوان پاوربانک استفاده کرد؟ ممکنه توضیح بدید چون الان من پاوربانکم ۸ تا باتری به صورت موازی بسته شده.میخواستم بدونم اگربخوام این ماژول رو جایگزین اون بردم کنم شرایطش چجوره لطفا توضیح بدید
مدیریت سایت مجتبی صاحبی – :
سلام این ماژول برای شارژ باتری هست نه پاور بانک
کاربر سایت – :
سلام من این ماژور رو اصلا برای شارژ باطری نمیخوام میتونم به عنوان درایور ال ای دی ۵۰ وات ازش استفاده کنم ? یعنی جریان رو روی ۱.۶ آمپر و ولتاژش رو روی ۳۴ ولت تنظیم کنم ?
مدیریت سایت مجتبی صاحبی – :
سلام برای این کار هم میشه استفاده کرد
