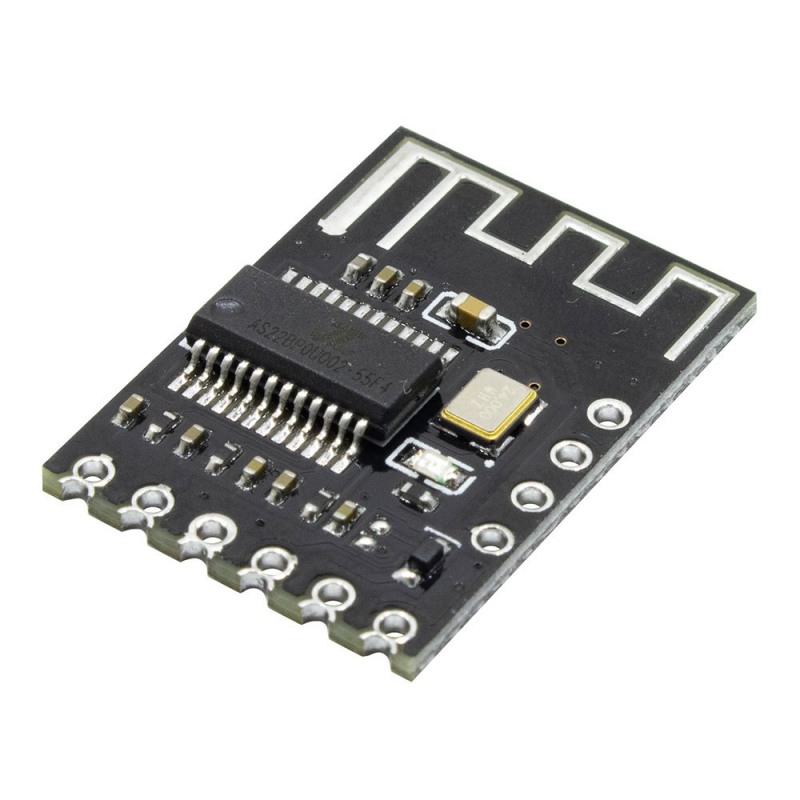

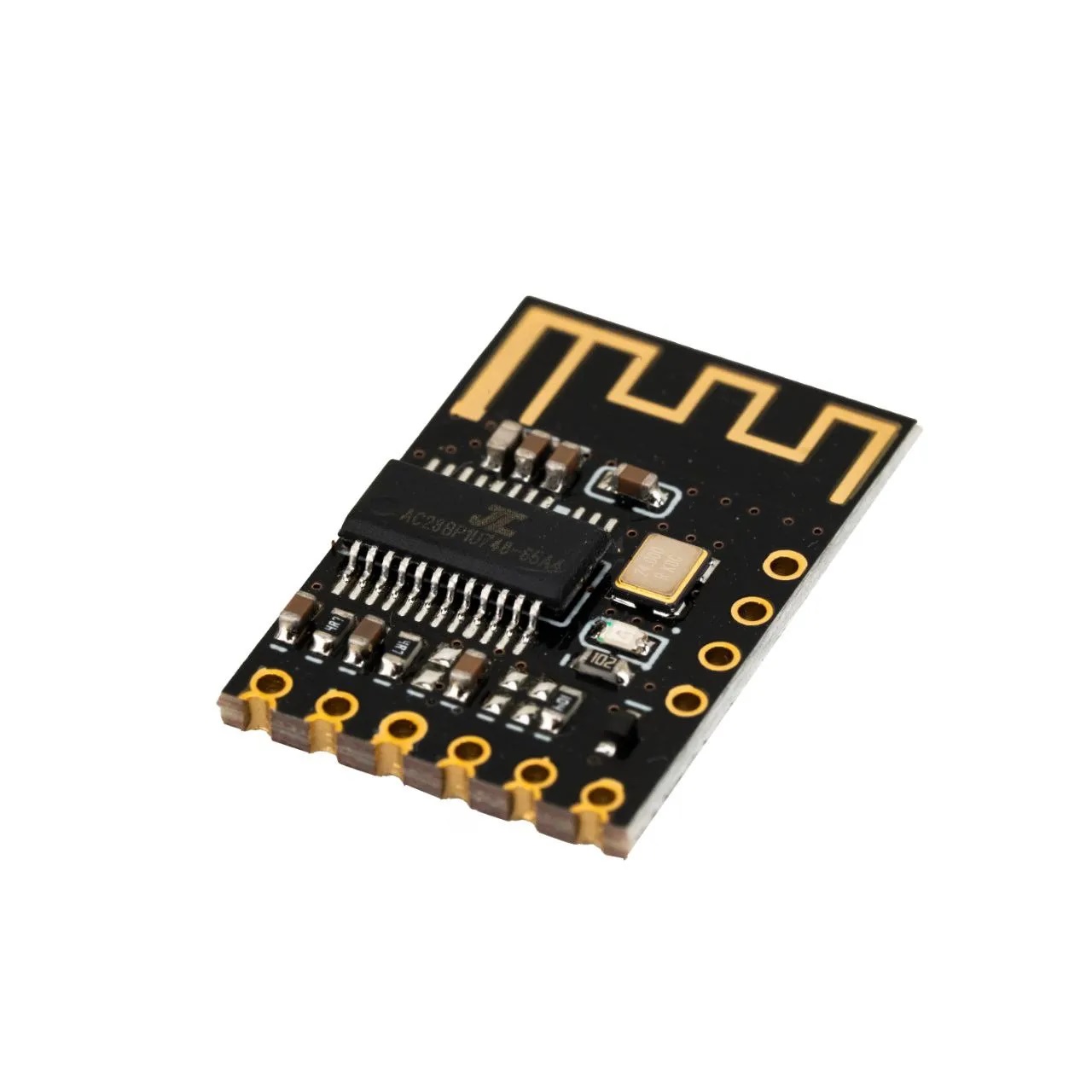

ماژول بلوتوث صوتی MH-M18

ماژول بلوتوث صوتی وایرلس M18 یک ماژول صوتی با طراحی بلوتوث کم مصرف است که از جدیدترین انتقال بلوتوث ۴.۲ پخش دو کانال استریو بدون تلفات و انتقال بی سیم بلوتوث هنگام اتصال ماژول به بلوتوث پشتیبانی می کند که بسیار راحت است.
بلوتوث نوعی از پروتکل ارتباطی است و این پروتکل در باند فرکانسی ۲.۴ گیگاهرتز کار می‌کند.بلوتوث توسط تراشه مخصوص در دو طرف فرستنده و گیرنده ارسال و دریافت می‌شود و از ویژگی‌های ماژول بلوتوث Bluetooth که باعث فراگیر شدن آن شده است سادگی کار با آن است.
بلوتوث نوعی ارتباط رادیویی با برد کوتاه است و ماژول Bluetooth صوتی M18 به طور گسترده ای در انواع گیرنده های صوتی بلوتوث، انواع اصلاحات صوتی DIY استفاده می شود و در محیط باز  فاصله اتصال بلوتوث می تواند تا ۲۰ متر باشد.بلوتوث استریو M18 با داشتن دو خروجی به صورت خروجی چپ و راست، با ولتاژ ۳.۷ ولت تا ۵ ولت کار می کند و با تکنولوژی دیکدینگ از فرمت های WAV/WMA/FLAC/APE/MP3 پشتیبانی می کند.

کاربرد ماژول بلوتوث استریو M18:

اتصال بلوتوثی اسپیکر
ساخت تجهیزات صوتی

مشخصات ماژول Bluetooth صوتی M18:

مدل: MH-M18
ورژن بلوتوث: ۴.۲
ولتاژ کاری: ۳.۷ ~ ۵VDC
حداکثر جریان عملیاتی: ۲۰mA
جریان در حالت عدم اتصال: ۵.۵mA
حالت اسلیپ: ۳uA
مسافت انتقال: ۲۰متر
خروجی استریو
فایل های قابل پشتیبانی: WAV/WMA/FLAC/APE/MP3
حساسیت ماژول: -۸۷dbm
ابعاد:
طول: ۲۳mm
عرض: ۱۱mm
ارتفاع: ۲mm

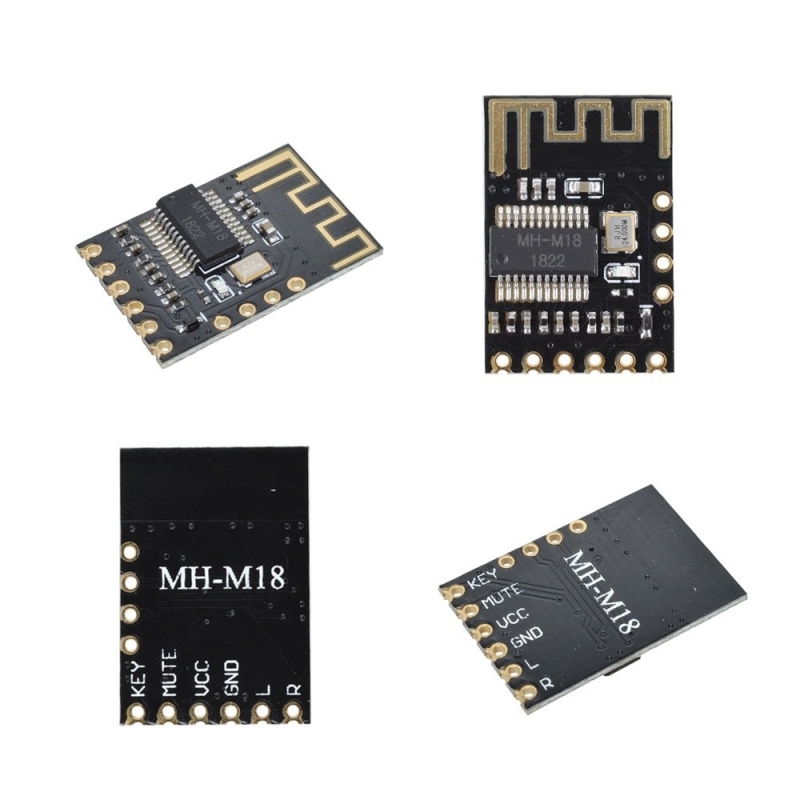

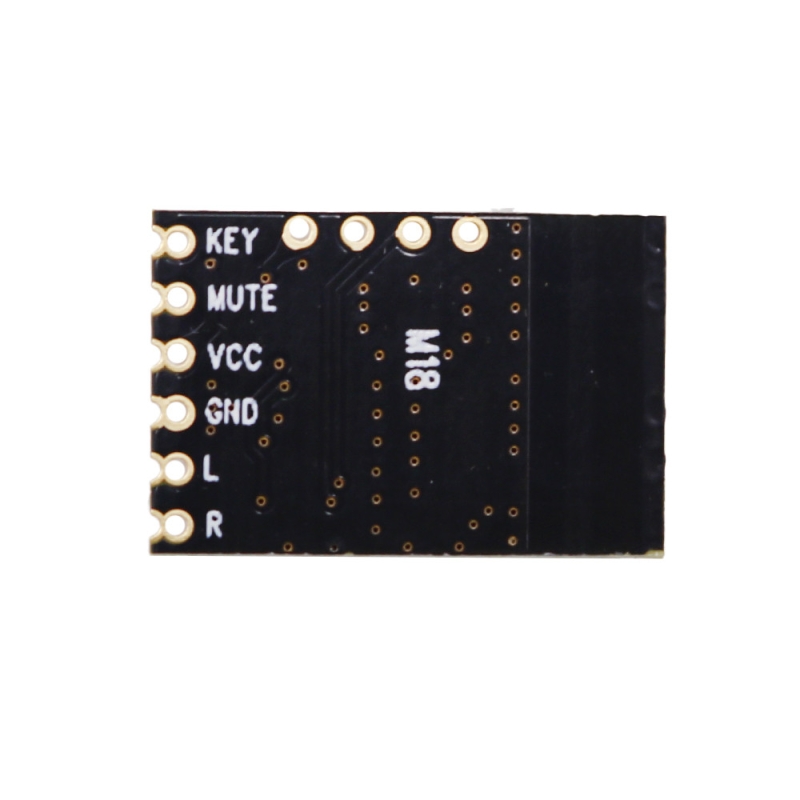

پایه ماژول Bluetooth صوتی M18:

۱.کلیدها
۲. موت (MUTE): بی صدا کردن خروجی
۳. تغذیه مثبت ۵ ولت
۴. زمین
۵. خروجی صدای چپ
۶. خروجی صدای راست

Pin Function Description:

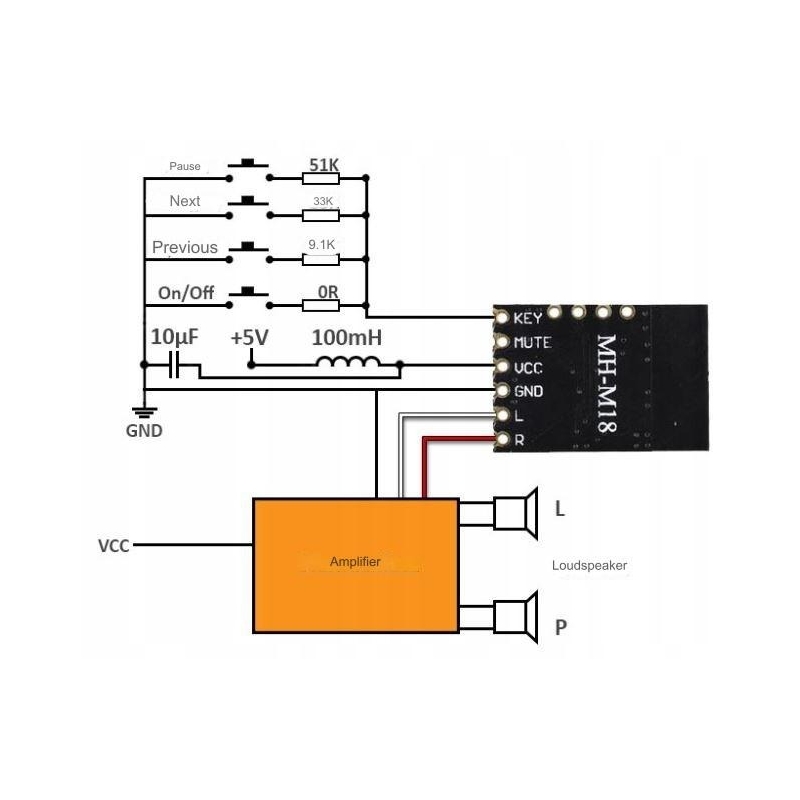

۱ key button: control terminal (4 button functions include additional resistors such as wiring diagrams)
۲ MUTE: mute control terminals (Mute output high level 3.3V, output low level when playing)
۳ VCC: positive power supply 5 V (lithium battery 3.7 V power supply requires short circuit diode)
۴ GND: power negative/audio signal glands
۵ L: left channel output
۶ R: Right Channel Output
