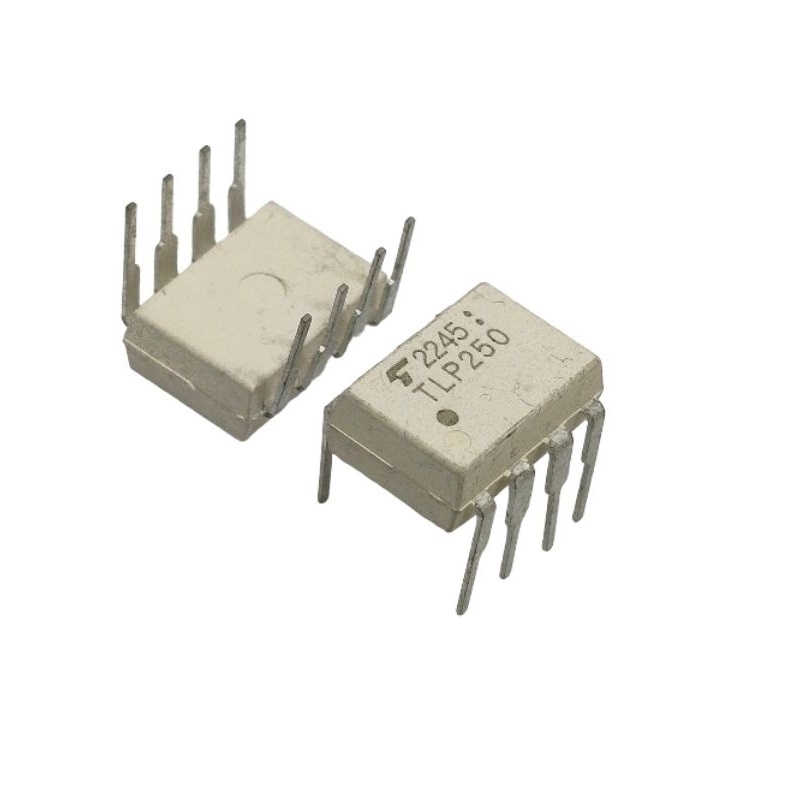

ترانزیستورهای پاور ماسفت و IGBT را نمیتوان مستقیما به میکروکنترلر متصل نمود. زیرا برای روشن شدن یک پاور ماسفت به حداقل اختلاف پتانسیل ۱۰ ولت نیاز است و بعضی مواقع برای خاموش شدن سریع یک پاور ماسفت به ولتاژ منفی لحظهای نیاز است. همچنین این عناصر با ولتاژها و جریان‌های بالایی سرو کار دارند از این رو احتمال آسیب رسیدن به میکروکنترلر بسیار زیاد خواهد بود. آیسی TLP250 یک وسیله ایدآل برای اتصال یک ترانزیستور قدرت به میکروکنترلر می‌باشد. این آیسی با توجه به اتصال نوری خود تضمین میکند که هیچگونه شوک الکتریکی و نویز به میکروکنترلر ارسال نمیشود. همچنین این چیپ باعث روشن شدن کامل پاور ماسفت یا HGBT میشود و بدین صورت تلفات درین – سورس به حداقل خواهد رسید و دمای ترانزیستور در جریان‌های بالا کمتر خواهد بود .
TLP250 از خانواده آی سی اپتو ماسفت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
| Features | انتخاب ویژگی | |
|---|---|---|
| Number of Channels | ۱ Channel | |
| Forward Current (If) | ۲۰ mA | |
| Reverse Voltage (Vrrm) | ۵ V | |
| Output Type | Photocoupler Photodetector | |
| Isolation Voltage | ۲۵۰۰ Vrms | |
| Forward Voltage (Vf) | ۱٫۸ V | |
| Minimum Operating Temperature | -۲۰ °C | |
| Maximum Operating Temperature | +۸۵ °C | |
| Brand | Toshiba Corporation | |
| Package | DIP-8 | |
| وزن | 1 گرم |
|---|
