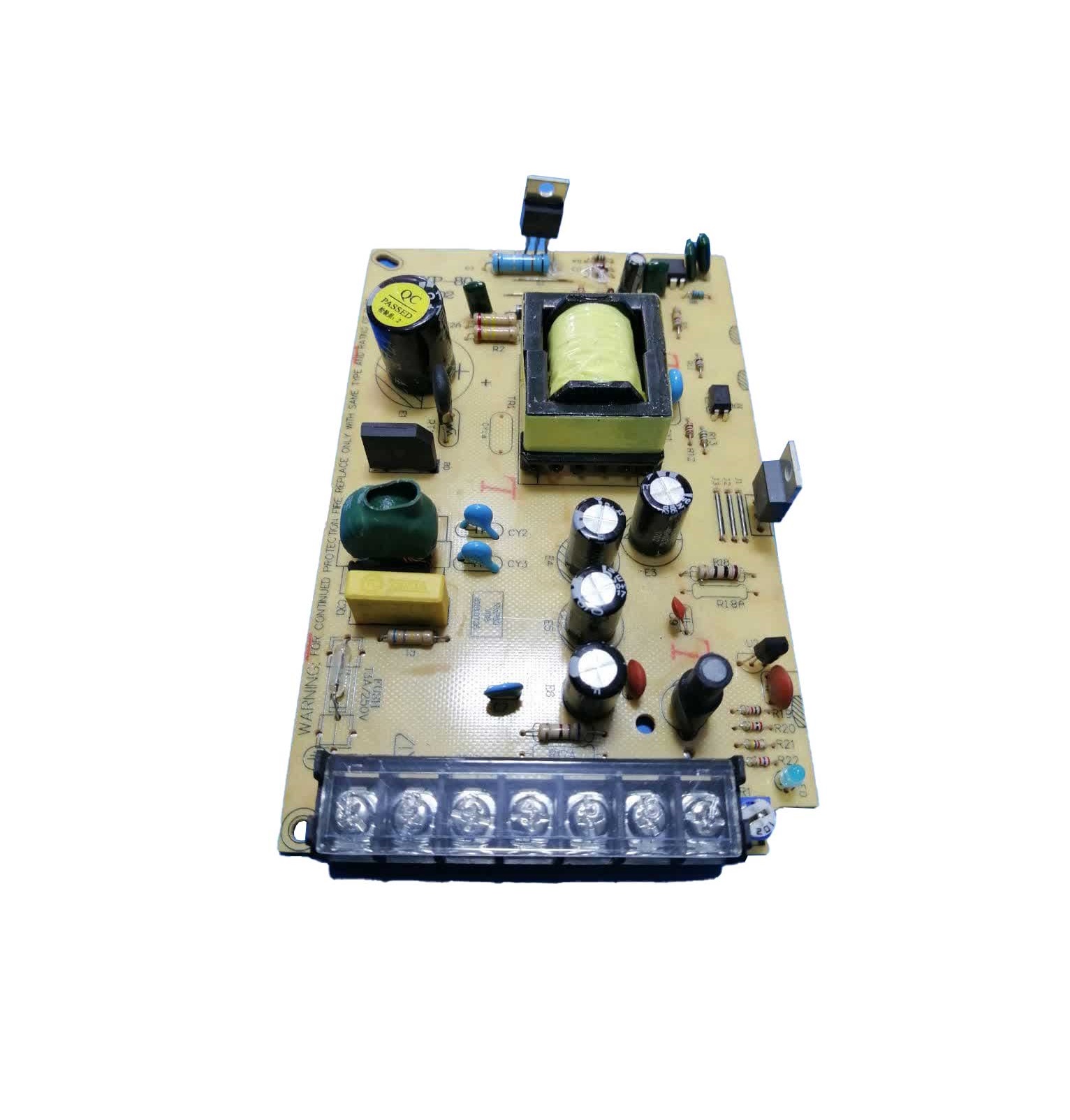

برد آداپتور صنعتی ۱۲ ولت ۵ آمپر
برد آداپتور صنعتی سوییچینگ با ولتاژ خروجی ۱۲ ولت و حداکثر جریان ۵ آمپر، یک گزینه مناسب برای تأمین قدرت در پروژه‌های الکترونیکی و صنعتی است. این برد طراحی شده است تا ولتاژ ثابت و جریان پایدار را ارائه دهد و نیازهای مختلف تغذیه‌ای را پوشش دهد.
ویژگی‌های کلیدی:
- ولتاژ خروجی: ۱۲ ولت DC
- حداکثر جریان: ۵ آمپر
- نوع برد: سوییچینگ
- پتانسومتر: برای تنظیم ولتاژ خروجی تا حدود ۲۰ درصد
- NTC و وریستور: برای محافظت از برد
نکات نصب و استفاده:
- نصب هیت سینک: برای ترانزیستورها و دیودها، نصب هیت سینک مناسب ضروری است.
- عایق بودن: بدنه ترانزیستورها باید عایق باشد تا از آسیب و خسارت جلوگیری شود.
- فن خنک‌کننده: در نمونه‌های ۲۰ و ۳۰ آمپر، یک فن ۱۲ ولت به کانکتورهای con2 متصل نمایید، با رعایت قطب مثبت و منفی.
- تغییر ولتاژ: کلید تغییر ولتاژ باید همیشه در حالت ۲۲۰ ولت قرار داشته باشد. تغییر به حالت ۱۱۰ ولت و اتصال به برق ۲۲۰ ولت باعث آسیب به برد خواهد شد.
- اتصال صحیح: ورودی AC/N و AC/L مربوط به برق شهری است. FG مربوط به گراند (GND) است که در صورت عدم نیاز به اتصال، نیازی به اتصال به جایی ندارد. پین‌های V+ و -V برای ولتاژ مثبت و منفی هستند و باید به درستی به مصرف‌کنندگان متصل شوند.
- هشدار: اتصال اشتباه خروجی ۱۲ ولت به برق شهری ۲۲۰ ولت منجر به سوختن بلافاصله مدار خواهد شد.
تست و ضمانت:
- تست قبل از ارسال: تمامی بردها قبل از ارسال تست شده و به هیچ عنوان مرجوعی ندارند.
- توصیه: در صورت عدم تخصص کافی در کار با این نوع بردها، از خرید آن خودداری فرمایید.
ابعاد و نصب:
- دقت در نصب: در نظر داشته باشید که در قسمت زیر برد، ولتاژ بالایی وجود دارد. بنابراین، محل نصب باید عایق باشد تا از خطرات احتمالی جلوگیری شود.
