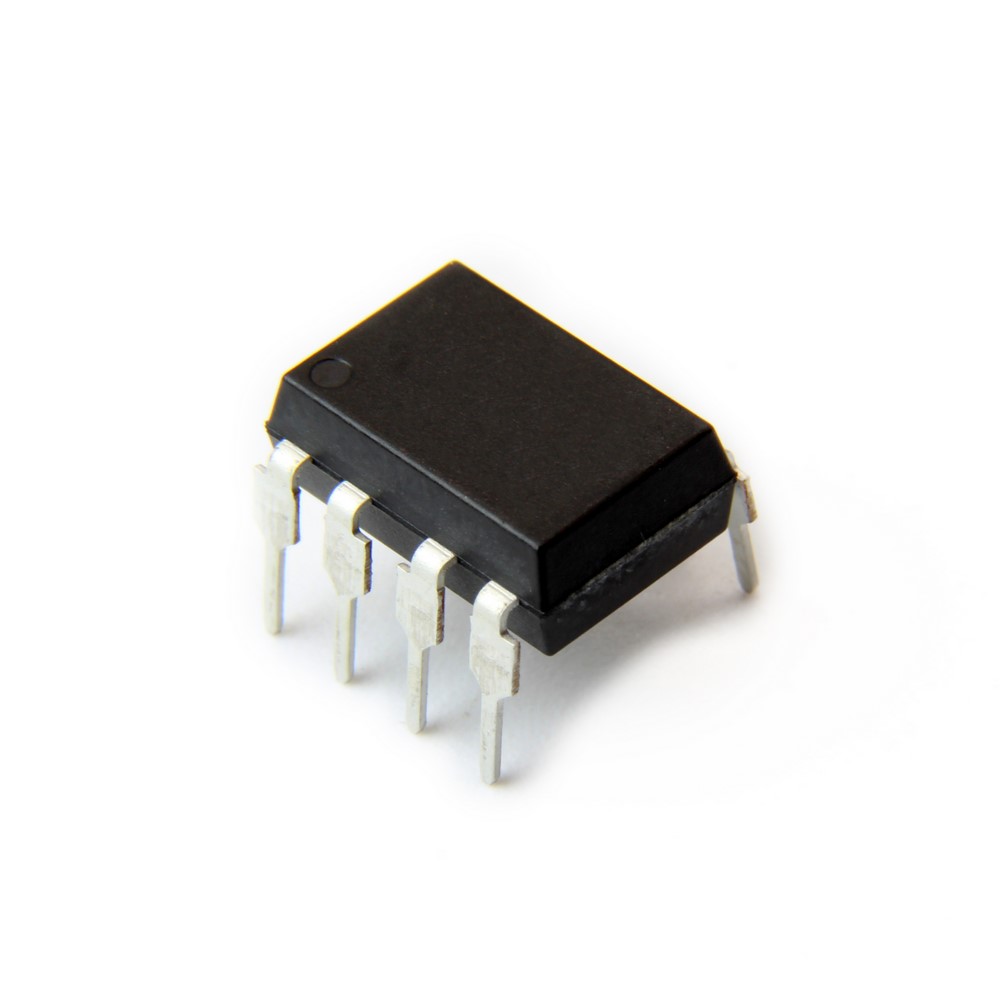

اپتوکوپلر ۶N139 | اپتوکوپلر سریع تک کاناله با عملکرد بالا
اپتوکوپلر ۶N139 از برند Fairchild Semiconductor، یک انتخاب عالی برای پروژههای الکترونیکی شما است. این اپتوکوپلر تک کاناله با ورودی جریان پایین و تقویت بالا، عملکرد عالی و ایزولاسیون بالا را ارائه میدهد. مناسب برای کاربردهای صنعتی و الکترونیکی که نیاز به جداسازی سیگنالها و محافظت از سیستمها در برابر نویز و ولتاژهای بالا دارند.
🛠️ ویژگیها و مشخصات فنی اپتوکوپلر ۶N139:
-
✅ تعداد کانالها: ۱ کانال
-
✅ جریان پیشران (If): 1.6 میلیآمپر
-
✅ سرعت دادهها: ۱۰۰ kb/s
-
✅ ولتاژ معکوس (Vrrm): 5 ولت
-
✅ نوع خروجی: فتو دارلینگتون (Photodarlington)
-
✅ ولتاژ پیشران (Vf): 1.3 ولت
-
✅ ولتاژ ایزولاسیون: ۵٫۳ کیلوولت RMS
-
✅ نسبت انتقال جریان (Min): 1300%
-
✅ توان تلفیقی (Power Dissipation): 100 میلیوات
-
✅ دماهای عملیاتی: -
حداقل دمای عملیاتی: -۵۵ °C
-
حداکثر دمای عملیاتی: ۸۵ °C

-
-
✅ فرکانس انتقال سیگنال بالا: با سرعت ۱۰۰ kb/s
-
✅ طراحی بسته: DIP-8 (بسته ۸ پینی)
-
✅ تست CMR عالی: تا ۱۰ kV/µs
💡 کاربردها:
-
ایدهآل برای سیستمهای ایزولاسیون سیگنال و محافظت در برابر نویز
-
مناسب برای مدارات کنترلی، ارتباطات دیجیتال، سیستمهای قدرت و حفاظت
-
کاربرد در فرآیندهای صنعتی و تجهیزات الکترونیکی با ولتاژ بالا
📏 مشخصات فنی:
| ویژگی | مقدار |
|---|---|
| تعداد کانالها | ۱ کانال |
| جریان پیشران (If) | ۱٫۶ میلیآمپر |
| سرعت دادهها | ۱۰۰ kb/s |
| ولتاژ معکوس | ۵ ولت |
| نوع خروجی | فتو دارلینگتون |
| ولتاژ ایزولاسیون | ۵٫۳ کیلوولت RMS |
| توان تلفیقی | ۱۰۰ میلیوات |
| دمای عملیاتی | -۵۵°C تا ۸۵°C |
| نسبت انتقال جریان | ۱۳۰۰% |
| بستهبندی | DIP-8 |
📝 توضیح متا (Meta Description):
اپتوکوپلر ۶N139، اپتوکوپلر سریع تک کاناله با ولتاژ ایزولاسیون ۵٫۳ کیلوولت RMS و توان انتقال بالای ۱۳۰۰%. مناسب برای سیگنالها و سیستمهای الکترونیکی حساس به نویز و ولتاژ بالا.
