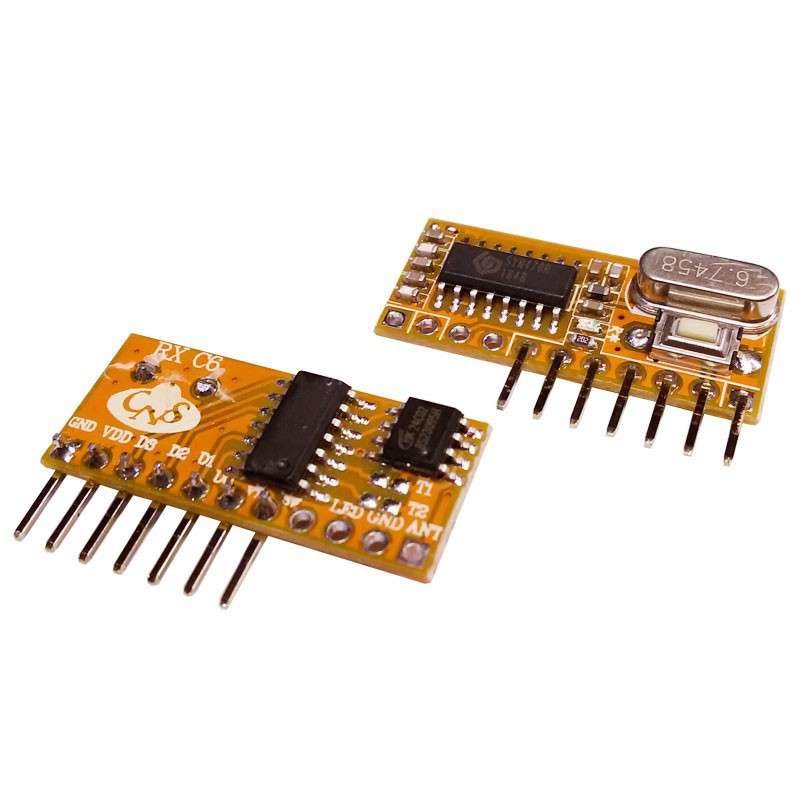

گیرنده کوچک ۴ کاناله با خروجی ولتاژی که در فرکانس ۴۳۳MHz کار می‌کند و دارای نسبت سیگنال به نویز بسیار پایینی است. مهمترین مزیت این گیرنده کوچک وجود مدار میکروکنترلری بر روی خود است که فرآیند تعریف ریموت و ذخیره را انجام می‌دهد.

ویژگی ها:

• فرکانس: ۴۳۳٫۹۲Mhz
• ولتاژ کاری: ۳ الی ۵٫۵ ولت
• جریان بی کاری: ۴mA
• حساسیت گیرنده:-۱۰۵DB
• سایز بسیار کوچک
• قابلیت اتصال آنتن خارجی

شرح پایه ها:

• پایه ۱ محل اتصال آنتن خارجی
• پایه ۲ GND یا اتصال زمین
• پایه ۳ LED خارجی
• پایه ۴ پایه خارجی برای رفتن به حالت لرنینگ
• پایه ۵ یا VT که در زمان دریافت سیگنال چشمک میزند.
• پایه ۶ دیتا Data D0
• پایه ۷ دیتا Data D1
• پایه ۸ دیتا Data D2
• پایه ۹ دیتا Data D3

وضعیت جامپرهای T1 , T2:

• وضعیت T1 , T2 باز :  حالت لحظه ای (پیشفرض)
• وضعیت T1 باز T2 بسته : حالت حافظه دار یا Latching
• وضعیت T1 بسته T2 باز: حالت الاکنگی یا Toggle

نحوه تعریف ریموت:

بسیار ساده است، کلید روی گیرنده را به مدت ۲ ثانیه نگه دارید، نشانگر LED لرنینگ روشن میشود، سپس کافیست یکی از دکمه های ریموت را فشار دهید، سپس خواهید دید که LED چشمک میزند و این نشانه انجام موفق عملیات لرنینگ و خروج از آن است.

حذف کلی ریموت ها:

برای ریست دستگاه، کافی است دکمه لرینگ را به مدت ۸ ثانیه یا بیشتر نگاه داشته تا LED روشن شده خاموش گردد، این به معنی حذف کلیه ریموت ها از حافظه دستگاه است.
