معرفی

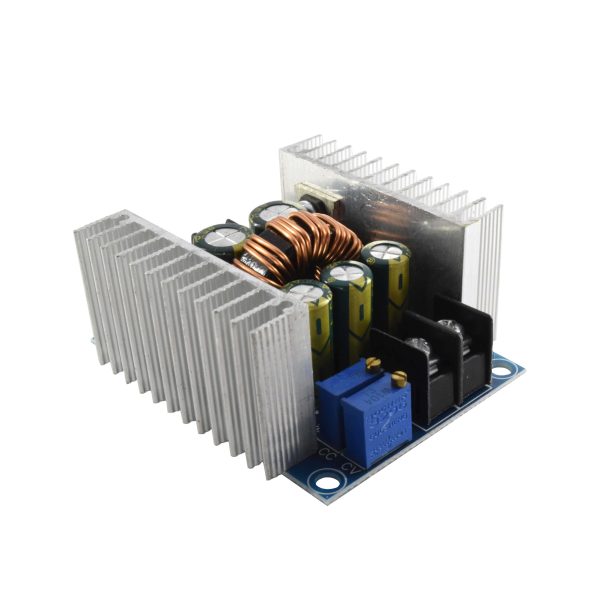

ماژول کاهنده ولتاژ ۲۰ آمپری DC-DC با توان ۳۰۰ وات این ماژول، مبدل باک با جریان خروجی بالا است.

در این مبدل امکان تغییر ولتاژ و جریان توسط مولتی ترن قرار گرفته شده بر روی بورد وجود دارد. پیشنهاد می شود از یک هیت سینک اضافه یا در صورت نیاز از فن برای سیستم خنک سازی استفاده کنید. ماژول کاهنده DC به DC که قابلیت تبدیل ولتاژ ۶ تا ۴۰ ولت DC به خروجی ۱٫۲ ولت تا ۳۶ ولت را به همراه تنظیم میزان ولتاژ و جریان خروجی را دارا می باشد. رنج ولتاژ ورودی بالا، بازدهی ۹۵ درصد در تبدیل و ریپل کمتر از ۵۰ میلی ولت از ویژگی های این مبدل کاهنده است. هم چنین توان خروجی ماکزیمم این ماژول نیز می تواند تا ۳۰۰ وات بالا برود و هم چنین جریان ماکزیمم تا ۲۰ آمپر می باشد.

Specification

Input Voltage: 6V to 40V DC(10V to 40V is suggested)
Output Voltage: 1.2V to 36V DC
Output Current: 20A(max.), 15A(suggested)
Efficiency: 95%(24V to 12V, 20A)
Output Ripple: ≤۵۰mV
Wiring Method: Terminal
Short Circuit Protection: Self-recovery(cannot short circuit for a long time)
Size: 60 x 53 x 27mm / 2.36 x 2.08 x 1.06″
VO+: Output positive
VO-: Output negative
+IN: Input positive
-IN: Input negative
CV: Output voltage adjustment
CC: Output current adjustment
EN: Enable, low voltage level shut off output; suspension, high voltage level is effective
When input and output is common grounded, no-load CV output constant voltage,CC output constant current
