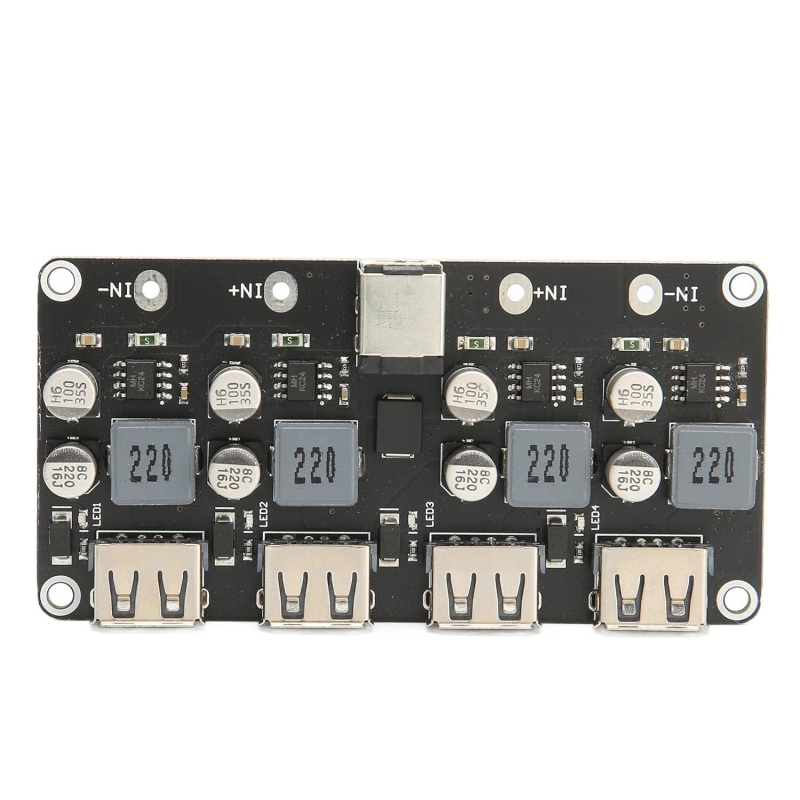

ماژول شارژ با ولتاژ ورودی 6 الی 32 ولت و 4 خروجی پیش فرض 5 ولت ( به طور خودکار در 3-12 ولت ) که در پنل های خورشیدی برای شارژ تلفن همراه، سیستم شارژ خودرو ،منبع تعذیه سیستم صوتی خودرو و منبع تغذیه خانگی استفاده می گردد.همچنین این ماژول دارای حفاظت در برابر ولتاژ ورودی ، جریان بیش از حد خروجی ،اتصال کوتاه خروجی و دمای بیش از حد می باشد.

مشخصات

ولتاژ ورودی: 6 تا 32 ولت
ولتاژ خروجی: پیش فرض 5 ولت؛ پس از شروع شارژ سریع، به طور خودکار در 3-12 ولت تنظیم می شود.
حداکثر توان خروجی: 24W
حداکثر جریان:  5V/3.4A , 9V/2.5A , 12V/2A.
حفاظت در برابر ولتاژ ورودی
حفاظت از جریان بیش از حد ورودی و خروجی
حفاظت در برابر اتصال کوتاه خروجی
محافظت در برابر دمای بیش از حد

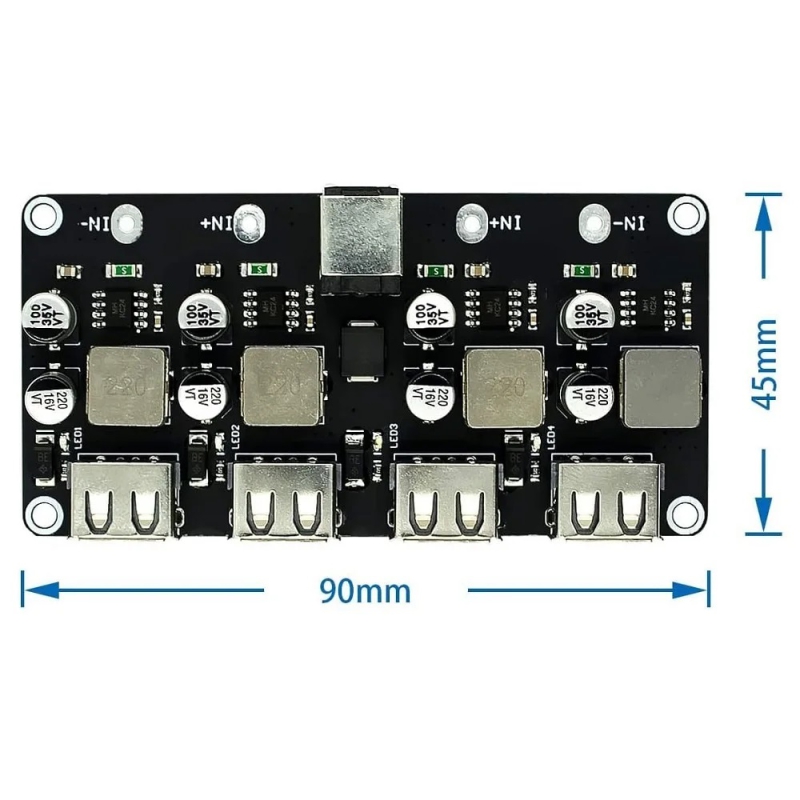

ابعاد : 90x45x12mm

Description

Item Type: Fast Charging Module
Built in synchronous switching converter chip
Input Voltage Range: 6V-32V ( module, the input voltage must be higher than the output voltage)
Output Voltage Range: 3V-12V, automatically adjusted according to the fast charging protocol
Output Power: 24W maximum (4V at 3.6A, 5V at 3.4A, 9V at 2.5A, 12V at 2A, etc.)
Output voltage wired compensation
Output has CV/CC characteristics (output current is less than the set value, output CV mode; output current is greater than the set value, output CC mode)
Conversion Efficiency: Up to 97%
Soft Start Function: Yes
Switching Frequency: 220Khz
Output Fast Charge:
1. Support for BC1.2, for iOS, for protocol
2. Support for QC2.0 QC3.0
3. Support for MTK PE1.1/PE2.0
4. Support for Fast charging Protocol FCP
5. Support for fast charging protocol AFC
6. Support for Fast charging Protocol SFCP
Multiple Protection, High Reliability:
1. Output overcurrent, input overvoltage, input undervoltage, output short circuit protection
2. Over temperature protection of the whole machine
3. ESD 4KV, DC withstand voltage 48V
