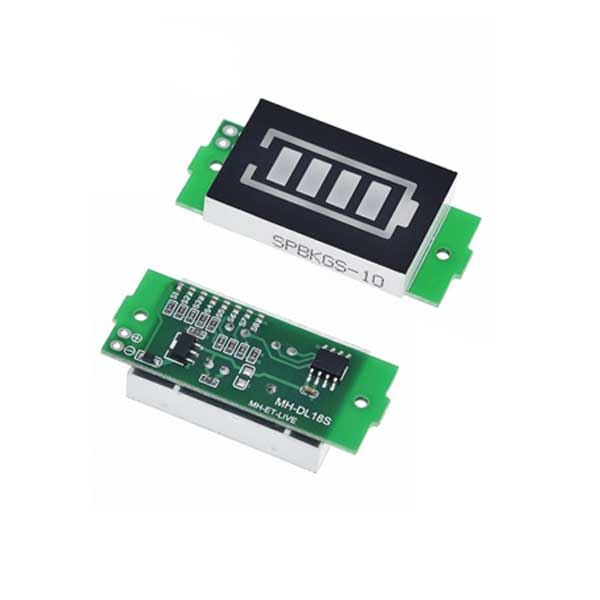

ماژول نمایشگر سطح شارژ باتری ۱ تا ۸ سل

ماژول بارگراف، یک ماژول نمایشگر است که وضعیت شارژ (ظرفیت) باتری‌های لیتیومی ۱۸۶۵۰ یونی و همچنین سایر باتری‌های لیتیوم با حداکثر ولتاژ ۴.۲ ولت در هر سل را نشان می‌دهد. برای استفاده به سادگی ماژول را به اتصالات مثبت و منفی باتری متصل کنید. در این حالت وضعیت شارژ باتری در زمان واقعی با استفاده از نمایشگر نوار بصری نمایش داده می‌شود. رنگ نوار خارجی نمایشگر قرمز است و چراغ‌های داخلی نمایشگر آبی هستند.

با استفاده از یک جامپر در پشت ماژول می توانید تعداد سل های باتری لیتیومی را مشخص کرده و میزان شارژ باتری را روی ماژول نمایش دهید.

کاربرد

• منبع تغذیه DIY
• شارژرهای باتری RC
• وسایل نقلیه الکتریکی
• باتری لیتیومی تک سل
• پانل‌های ابزار
• صفحه نمایش دیجیتال خواندن
• نمایش وضعیت باتری و توان

Introduction

۱-۸S Lithium Battery Capacity Indicator Module Blue Green Display Electric Vehicle Battery Power Tester 3.7V Li-ion

Feature

۱. Battery-power display.
۲. A wide range of applications: lithium batteries.
۳. How to use: Connect the positive and negative terminals of the display board to the positive and negative terminals of the battery under test.
۴. Digital color: the outline is red, and the display frame is blue or Green (when the battery is full, it will all light up)

Description

۱. Working voltage: 3-34V, working current 5MA
۲. Working temperature: -20 ~ 50 ° C
۳. Voltage error: 2% (do not shoot if higher accuracy is required)
۴. Size: 43.5 * 20MM
