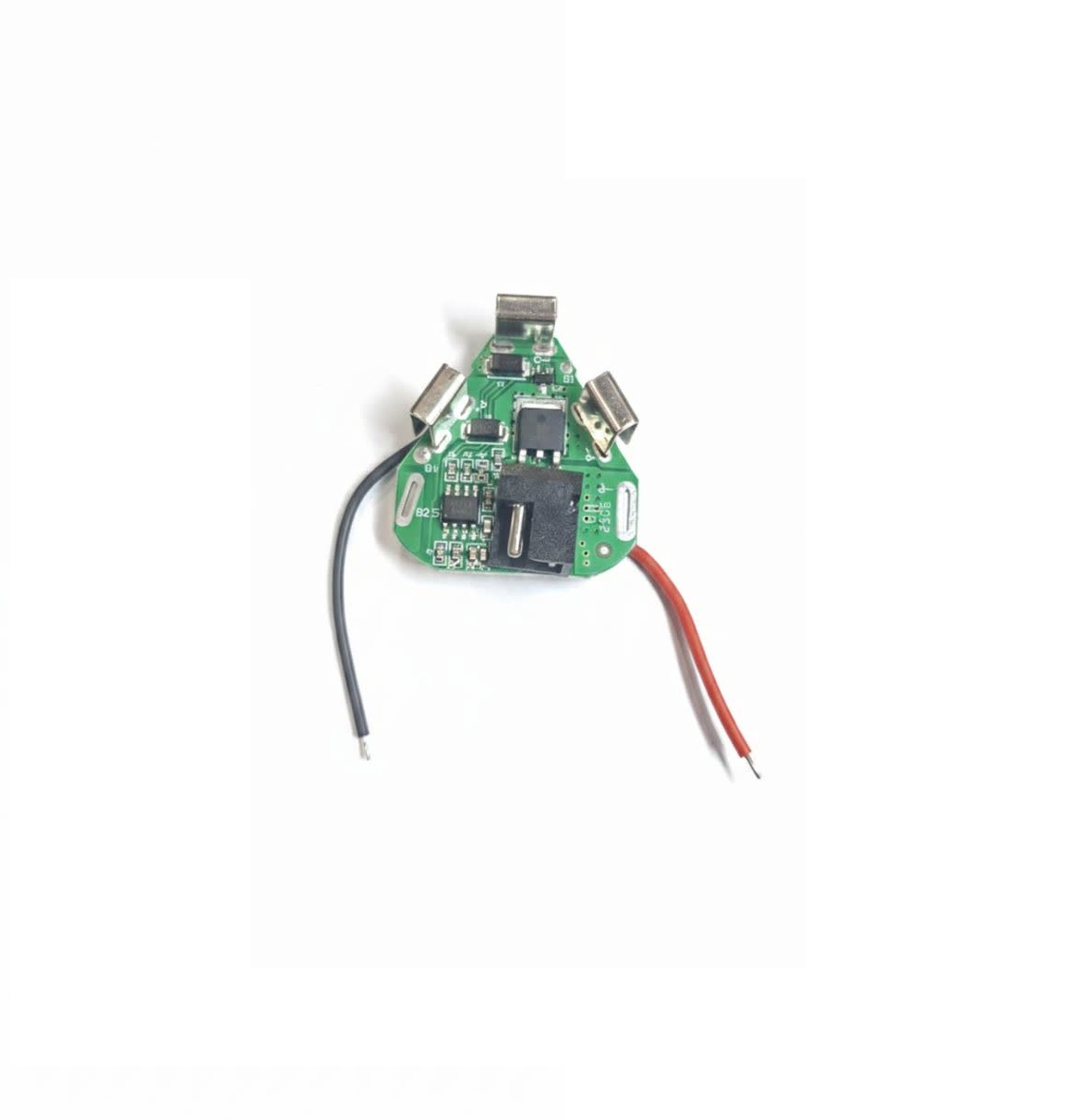

ماژول محافظ شارژ باتری لیتیومی 3 سل (12.6V) مناسب برای دریل و پیچ گوشتی های شارژی

ماژولی که معرفی کردید یک برد محافظ (BMS) سه سلولی 3S برای باتری‌های لیتیومی ۱۲ ولت (۱۲٫۶ ولت در حالت فول شارژ) است که معمولاً در دریل و پیچ‌گوشتی‌های شارژی استفاده می‌شود. در ادامه بررسی فنی و نکات مهم استفاده از آن را آورده‌ام:

مشخصات فنی ماژول

• مناسب برای پک 3 سل لیتیوم-یون (3S)

• ولتاژ نهایی شارژ: ۱۲٫۶ ولت

• جریان خروجی نامی: ۸ آمپر

• قطع دشارژ در حدود: ۲٫۷ ولت برای هر سل

• دارای آی‌سی کنترل (1113) برای مانیتورینگ ولتاژ و جریان

• دارای ماسفت‌های قدرت برای سوئیچینگ بهتر

• محافظت در برابر:

  • اتصال کوتاه

  • اضافه‌جریان

  • دشارژ بیش از حد

  • اضافه‌شارژ

• ابعاد: ۳۴×۳۴ میلی‌متر

• زمان تأخیر قطع: حدود ۱ ثانیه

آیا برای دریل و پیچ‌گوشتی مناسب است؟

از نظر ولتاژ ✔️ بله (کاملاً مناسب ۱۲ ولت لیتیومی)

اما از نظر جریان باید دقت کنید:

🔹 بسیاری از دریل‌های شارژی در لحظه استارت یا تحت فشار، جریان‌هایی بیش از ۸ آمپر (گاهی ۱۵ تا ۲۰ آمپر لحظه‌ای) می‌کشند.
اگر دریل شما قدرت بالایی دارد، این برد ممکن است:

• در لحظه استارت قطع کند

• یا ماسفت آن داغ شود

• یا در درازمدت آسیب ببیند

نتیجه:

• برای پیچ‌گوشتی شارژی سبک ✔️ مناسب است

• برای دریل‌های متوسط تا قوی ⚠️ بهتر است BMS با جریان ۱۵A یا ۲۰A تهیه شود

نکته مهم درباره بالانسر

این نوع بردها معمولاً:

• محافظ شارژ و دشارژ دارند ✔️

• بالانس پسیو ضعیف دارند (در صورت وجود)

اگر پک باتری شما از سل‌های دست‌دوم یا نامتوازن ساخته شده، بهتر است:

• از برد دارای بالانس فعال یا بالانس قوی‌تر استفاده کنید
  یا

• قبل از مونتاژ، سل‌ها را هم‌ولتاژ کنید

سیم‌کشی صحیح (مهم ⚠️)

ترتیب اتصال معمولاً به این شکل است:

• B- → منفی کل پک

• B1 → اتصال بین سل اول و دوم

• B2 → اتصال بین سل دوم و سوم

• B+ → مثبت کل پک

• P+ و P- → خروجی به دریل و شارژر

⚠️ حتماً ابتدا سیم‌های بالانس را وصل کنید، سپس خروجی را متصل کنید.

جمع‌بندی

این ماژول گزینه‌ای اقتصادی و مناسب برای:

• پک‌های 3 سل لیتیومی

• پیچ‌گوشتی شارژی

• پروژه‌های DIY با مصرف زیر ۸ آمپر

اما برای دریل‌های پرقدرت پیشنهاد می‌شود:

• BMS با جریان بالاتر (۱۵A یا ۲۰A)

• ماسفت قوی‌تر
