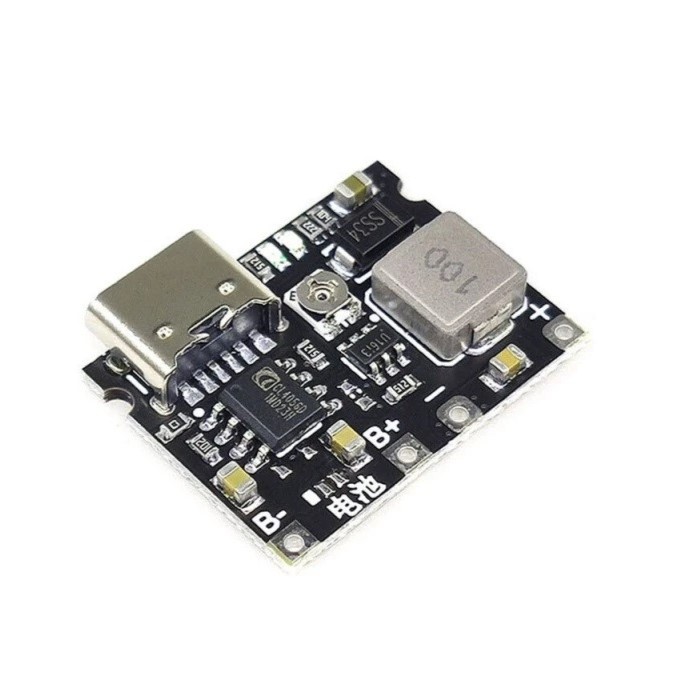

با این ماژول می توانید به راحتی باتری های لیتیومی را شارژ کنید. این ماژول با دارا بودن ورودی USB Type-Cمی تواند تغذیه خود را تامین می کند و همچنین می توانید از پین های کناری سوکت جهت اعمال ولتاژ شارژ بر روی باتری استفاده کنید. این شارژر دارای دو نشانگر LED درحال شارژ(LED قرمز) و نشانگر شارژ کامل(LED آبی) میباشد. علاوه بر آن با دارا بودن پتانسیومتر بر روی ماژول امکان تغییر ولتاژ خروجی نیز میسر می باشد .

مشخصات:

ولتاژ ورودی : 4.2 ولت الی 6.5 ولت DC (می توان از یک شارژر Type-C استفاده نمایید )
ولتاژ خروجی : 4.2 ولت الی 28 ولت DC (قابل تنظیم)
توان مصرفی : ماکزیمم 5 وات
مناسب استفاده از باتری لیتیومی در حالت تک سل یا موازی شده 2 عدد (باتری مناسب 18650 لیتیومی)
ولتاژ شارژ کامل 4.2 ولت
بهره گیری از تراشه TP4056
جریان خروجی : بین 50 میلی آمپر الی 1 آمپر (این مقدار توسط ماژول تنظیم می شود)
دقت در شارژ 1.5%
درگاه ورودی : USB Type-C
دمای قابل کار : 40- الی 80 درجه سانتی گراد
ابعاد : 24*20 میلی متر (ارتفاع : 4.5 میلی متر)

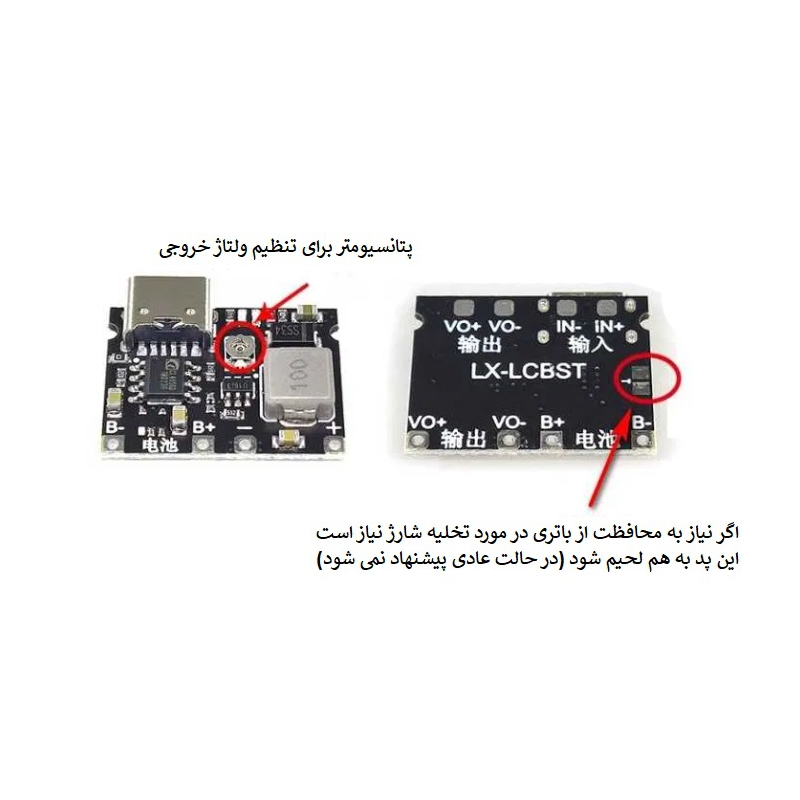

نحوه تنظیم ولتاژ:

با استفاده از پتانسیومتر قرار گرفته بر روی ماژول امکان کنترل خروجی فراهم می باشد.(این مقدار را می توانید با تست مولتی متر به صورت دقیق ایجاد نمایید )

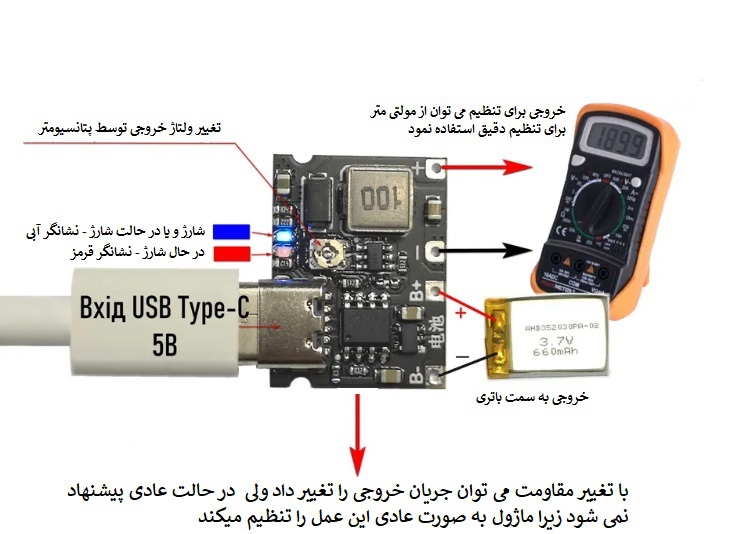

نحوه تنظیم آمپر:

با تغییر مقاومت مشخص شده در تصاویر انتهای توضیحات می توانید با آمپر های ثابت مختلف بین 50 میلی آمپر تا 1 آمپر دست بیابید اما این عمل چندان توصیه نمی گردد زیرا آمپر خروجی توسط خود ماژول به صورت اتوماتیک تنظیم می شود

نحوه تنظیم جلوگیری از discharge باتری:

با اتصال پد موجود در پشت دستگاه این عمل را می توانید انجام دهید (تصاویرانتهای توضیحات را بررسی نمایید)

Introduction

With this module, you can easily charge lithium batteries. With USB Type-C input, this module can supply its own power and you can also use the side pins of the socket to apply charging voltage to the battery. This charger has two charging LED indicators (red LED) and full charge indicator (blue LED). In addition, by having a potentiometer on the module, it is also possible to change the output voltage.

Specification

Input voltage: 4.2 V to 6.5 V DC (you can use a Type-C charger)
Output voltage: 4.2 V to 28 V DC (adjustable)
Power consumption: maximum 5 watts
suitable for using lithium battery in single cell or parallel mode (suitable for 18650 lithium battery)
Full charge voltage 4.2V
Using the 4056C chip
Output current: between 50 mA and 1 amp (this value is adjusted by the module)
Charging accuracy 1.5%
Input port: USB Type-C
Working temperature: -40 to 80 degrees Celsius
Dimensions: 24 x 20 mm (height: 4.5 mm)
