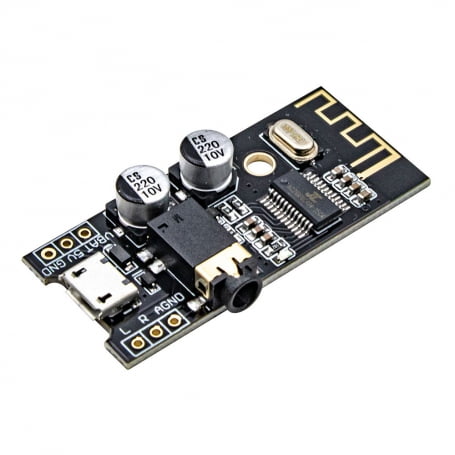

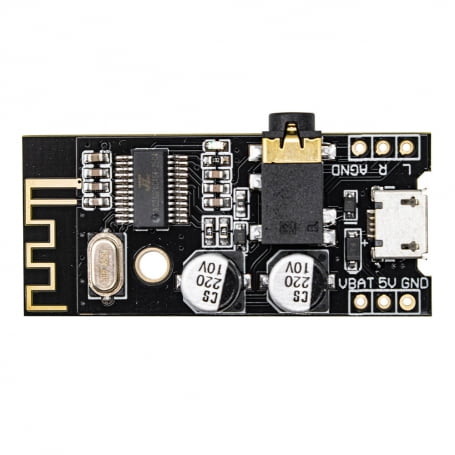

ماژول بلوتوث صوتی MH-M28 یک ماژول بی‌سیم قدرتمند و جمع‌وجور برای پخش صدای استریو باکیفیت از طریق بلوتوث است.
این ماژول با پشتیبانی از بلوتوث نسخه 4.2 امکان اتصال سریع و پایدار به گوشی موبایل، تبلت یا لپ‌تاپ را فراهم کرده و صدای دریافتی را از طریق جک ۳.۵ میلی‌متری هدفون یا خروجی استریو (L/R) به اسپیکر، هدفون یا آمپلی‌فایر منتقل می‌کند.

برد MH-M28 گزینه‌ای ایده‌آل برای ساخت اسپیکر بلوتوث، هدفون بی‌سیم، پخش‌کننده موسیقی یا پروژه‌های DIY و رباتیک است.

⚙️ ویژگی‌ها و مشخصات فنی:

• مدل: MH-M28

• نسخه بلوتوث: Bluetooth V4.2

• پروتکل‌های پشتیبانی‌شده: HFP V1.7, A2DP V1.2, AVRCP V1.5, AVCTP V1.2, AVDTP V1.2

• ولتاژ تغذیه:

  • از طریق سوکت Micro USB (۵ ولت)

  • یا باتری لیتیومی ۳.۷ تا ۴.۲ ولت (پایه VBAT)

• خروجی صدا: جک هدفون ۳.۵ میلی‌متری و خروجی استریو L/R/AGND

• توان مصرفی: حدود ۲۰ میلی‌آمپر در حالت اتصال

• برد ارتباطی: تا ۲۰ متر در فضای باز

• فرمت‌های پشتیبانی‌شده: WAV / WMA / FLAC / APE / MP3 (پخش بدون افت کیفیت)

• نشانگر LED وضعیت:

  • چشمک سریع: بلوتوث قطع است

  • روشن ثابت: بلوتوث متصل شده

  • چشمک آهسته: در حال پخش موسیقی

• دمای کاری: °C -40 تا +85

🔋 روش‌های تأمین انرژی:

✅ از طریق کابل Micro USB (ولتاژ ۵ ولت DC)
✅ از طریق باتری لیتیومی ۳.۷ ولت متصل به پایه VBAT

⚠️ توجه: ولتاژ ۵ ولت و باتری ۳.۷ ولت دارای پایه‌های جداگانه هستند؛ از اتصال همزمان خودداری کنید.

🎧 کاربردها:

✅ ساخت اسپیکر بلوتوث قابل‌حمل
✅ تبدیل سیستم‌های صوتی قدیمی به بی‌سیم
✅ طراحی هدفون یا هدست بلوتوثی
✅ استفاده در پروژه‌های الکترونیکی و رباتیک
✅ مناسب برای پروژه‌های DIY و آموزشی

⚙️ مزایا:

• صدای استریو باکیفیت و شفاف

• اتصال سریع و پایدار با بلوتوث 4.2

• پشتیبانی از فرمت‌های صوتی بدون افت کیفیت

• قابلیت تغذیه از Micro USB یا باتری لیتیوم

• طراحی کوچک، سبک و مناسب برای انواع پروژه‌ها

📦 جمع‌بندی:

اگر به‌دنبال یک ماژول بلوتوث صوتی حرفه‌ای و مقرون‌به‌صرفه برای پروژه‌های الکترونیکی خود هستید،
ماژول MH-M28 انتخابی عالی است. این ماژول با کیفیت صدای بالا، اتصال آسان و ابعاد کوچک، گزینه‌ای ایده‌آل برای ساخت اسپیکر بلوتوث و سیستم صوتی بی‌سیم است.

Introduction

This product MH-M28 is a low-power Bluetooth design solution that supports the latest Bluetooth 4.2 transmission, 2-channel stereo lossless playback. After the module is connected to Bluetooth, it can quickly realize Bluetooth wireless transmission, which is very convenient. In an open environment, the Bluetooth connection distance can reach 20 meters.
Power supply: It can be directly powered by the MICRO USB Android cable 5V, or it can be connected to a 5V power supply or a 3.7V lithium battery. Note that the 5V and 3.7V power supply interfaces are different. The 5V voltage is connected to 5V and GND, and the 3.7V lithium battery is connected to VBAT and GND.
Audio output: The earphone can be directly connected to the 3.5mm audio interface, or it can be wired for the audio input of the power amplifier board (interface L/R/AGND can be directly wired).

Feature

Bluetooth version: Bluetooth V4.2
Support Bluetooth protocol: HFPV1.7,A2DPV1.2,AVRCPV1.5,AVCTPV1.2,AVDTPV1.2
Operating Voltage: 5V/3.7V-4.2V
Connection work status: 20mA
Operating Temperature: -40C to +85C
1. Bluetooth V4.2 version, support Bluetooth automatic connection technology, support WAV / WMA / FLAC / APE / MP3 lossless decoding, stereo dual channel output.
2. After the module is powered on, the cell phone searches for the Bluetooth name MH-M28, and can play music after connecting Bluetooth.
3. Module blue indicator:
When Bluetooth is not connected, the indicator flashes quickly
when Bluetooth is connected, the indicator is always on
when Bluetooth is playing, the indicator blinks slowly

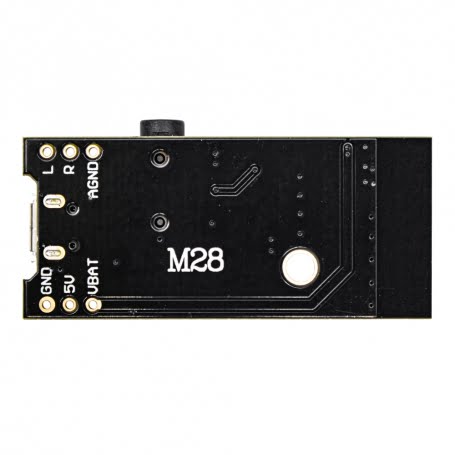

Specification

5V: Power positive 5V
GND: Negative power supply
VBAT: Lithium battery positive 3.7-4.2V
L: Left channel output
R: Right channel output
AGND: audio ground
