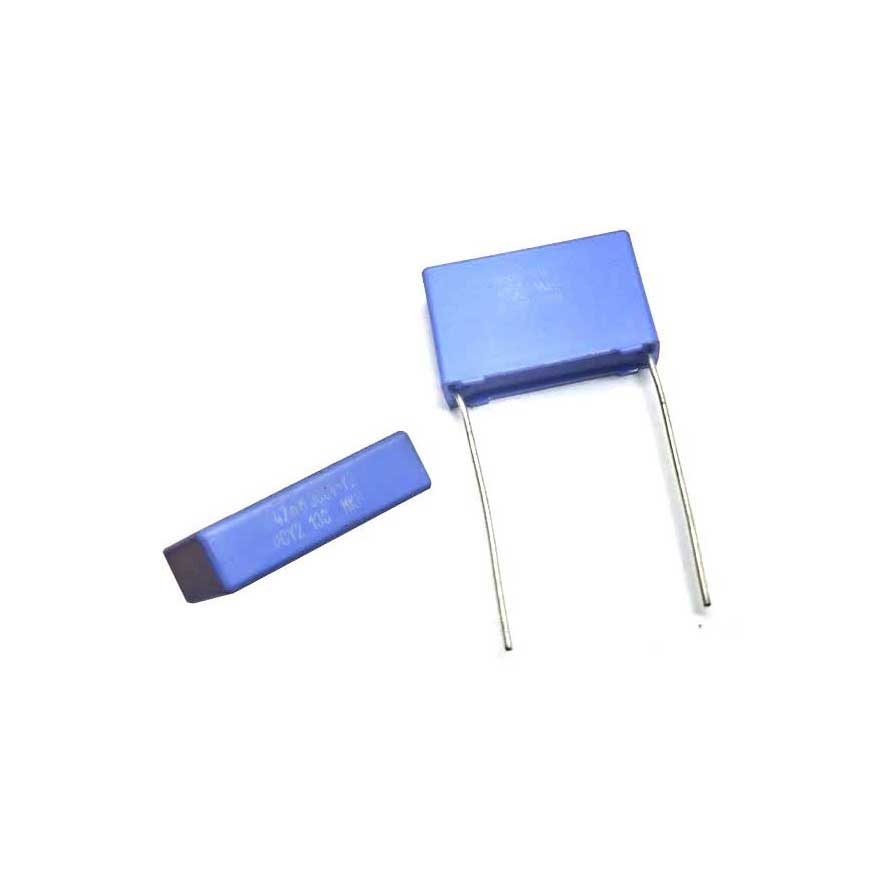

خازن 47nF / 3000V MKP کلاس Y2
ویژگیها:
خازن 47nF / 3000V MKP کلاس Y2...
کلاس Y2 یکی از استانداردهای ایمنی برای خازنهایی است که بین فاز (Line) و زمین (Earth) یا بین نول (Ne...
برخلاف خازنهای کلاس X (که بین فاز و نول میروند)، خازنهای کلاس Y بین خط برق و بدنه فلزی دستگاه (زم...
توضیحات
خازن 47nF / 3000V MKP کلاس Y2
کلاس Y2 یکی از استانداردهای ایمنی برای خازنهایی است که بین فاز (Line) و زمین (Earth) یا بین نول (Neutral) و زمین در مدارهای AC (جریان متناوب) قرار میگیرند.
برخلاف خازنهای کلاس X (که بین فاز و نول میروند)، خازنهای کلاس Y بین خط برق و بدنه فلزی دستگاه (زمین محافظ) قرار میگیرند.
مهمترین تفاوت کلاس X2 و Y2
| ویژگی | کلاس X2 | کلاس Y2 |
|---|---|---|
| محل اتصال | بین فاز و نول (Line to Neutral) | بین فاز و زمین – نول و زمین (Line to Earth – Neutral to Earth) |
| خطر اصلی در صورت خرابی | اتصال کوتاه و آتشسوزی | برقگرفتگی کاربر (از طریق بدنه) |
| نحوه خرابی ایمن | مدار باز میشود (Open Circuit) | مدار باز میشود – هرگز اتصال کوتاه نمیدهد |
| ولتاژ تست تحمل (Surge) | 2.5 کیلوولت | 5 کیلوولت |
| کاربرد معمول | فیلتر EMI بین Line و Neutral | فیلتر EMI بین Line/Neutral و Earth – حفاظت از کاربر |
مشخصات
- ظرفیت نامی: 47nF
- ولتاژ کاری نامی: 3000V AC
- کلاس ایمنی: Y2
- نوع دیالکتریک: MKP دیالکتریک از جنس پلی پروپیلن
- نوع نصب: آکسیال
- تلورانس: 20 درصد
کاربردهای رایج
این خازن معمولاً در مدارهایی استفاده میشود که مستقیماً با برق متناوب شهری در ارتباط هستند و نیاز به کاهش نویز و افزایش پایداری الکتریکی دارند. حضور آن باعث کاهش اختلالات الکترومغناطیسی و محافظت از قطعات حساس downstream میشود.
- کاهش نویز ورودی منابع تغذیه AC
- فیلتر تداخل در بردهای کنترلی
- مدارهای محافظ ورودی برق
- لوازم خانگی الکترونیکی
- آداپتورها و شارژرها
- تجهیزات صوتی متصل به برق شهر
- بردهای صنعتی کممصرف
- مدارهای روشنایی الکترونیکی
مشخصات محصول
| وزن | 10 g |
