تستر ۳ کاره اپتوکوپلر OPAMP و آی سی های ULN

آپ‌امپ‌ها جزو قطعات پرکاربردی هستند که بیشترین کاربرد را در مدارات آنالوگ دارند. توسط این برد می‌توانید انواع آپ‌امپ‌ها را تست و از صحت عملکرد آن‌ها مطلع شوید.
بر روی تستر ۵ سوکت وجود دارد که توسط آن‌ها می‌توانید طیف وسیعی از آپ‌امپ‌ها و اپتوکوپلر ۸۱۷ و آیسی های درایور سری ULN را تست نمایید.

آموزش استفاده از تستر آپ امپ :
▪️مرحله اول:
برد را توسط آداپتور ۱۲ ولت روشن کنید. آداپتور مناسب این برد ۱۲ ولت یک آمپر می باشد
▪️مرحله دوم:
با توجه به نوع آپ امپ، آیسی را در جهت صحیح بر روی برد قرار دهید.
▪️مرحله سوم:
در صورتی که آیسی سالم باشد، LEDهای متناظر با آیسی (قرمز و سبز) به صورت چشمک زن روشن میشوند. در صورت روشن نشدن یا روشن شدن ممتد LEDهای متناظر، آیسی مورد نظر خراب است.
به‌عنوان‌مثال، در صورت قرار دادن آپ‌امپ LM324 بر روی سوکت ۱۴ پین، تمامی LED های سبزرنگ و قرمز رنگ متناظر با آیسی به صورت متناوب با ریتمی مشخص شروع به چشمک زدن خواهند کرد که نشان از عملکرد صحیح هر ۴ کانال آپ‌امپ دارد.
نکته اول:
در حالتی که هیچ آیسی روی برد قرار ندارد، LED قرمز کنار سوکت تست اپتوکوپلر همواره روشن و سایر LEDها خاموش هستند.
نکته دوم:
در بخش Single opamp آیسی‌های آپ امپ تکی مانند:

TL061-TL071-TL081
OP07- OP177
LM301
LM318
LM741
LM709
LF355
LF356
NE5534

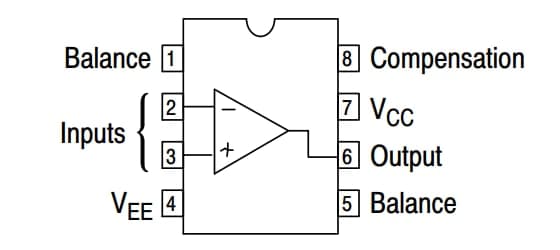

و یا هر آیسی آپ‌امپ ۸ پایه دیگری که دارای خروجی پایه‌هایی همانند شکل زیر باشد.

و در بخش Dual opamp آیسی‌های آپ امپ دوبل مانند:

TL062-72-82-287
MC1458
RC4558
LM358
LM393

و یا هر آیسی آپ‌امپ ۸ پایه دیگری که دارای خروجی پایه‌هایی همانند شکل زیر باشد.

و در بخش Quad opamp آیسی‌ها آپ امپ چهارتایی مانند:

TL064-74-84
LM324

و یا هر آیسی آپ‌امپ ۱۴ پایه دیگری که دارای خروجی پایه‌هایی همانند شکل زیر باشد.



نکته سوم:

برای تست اپتوکوپلر ۸۱۷ از چهار پین بالایی سوکت تست اپتوکوپلر استفاده شود.

نکته چهارم:

برای تست آیسی‌های SMD، میتوان از آداپتور یا زیف سوکت SMD به DIP استتفاده کرد.

تست آیسی های ULN :

در قسمت تست آیسی های ULN که روی برد مشخص شده است ایسی های سری ULN280X/ULNQ280X که ۱۸ پین هستن روی برد مشخص شده است باید نصب شود و آیسی های ULN200X/ULNQ200X که ۱۶ پین هستن بر روی برد مشخص شده است باید نصب شود این برد به صورت تک به تک خروجی ها رو تست می کند و متناظر با هر خروجی ال ای دی روشن می شود و این مزیت این برد می باشد که هر خروجی به صورت مستقل تست شده و مشکل دستگاه های قبلی را ندارد
