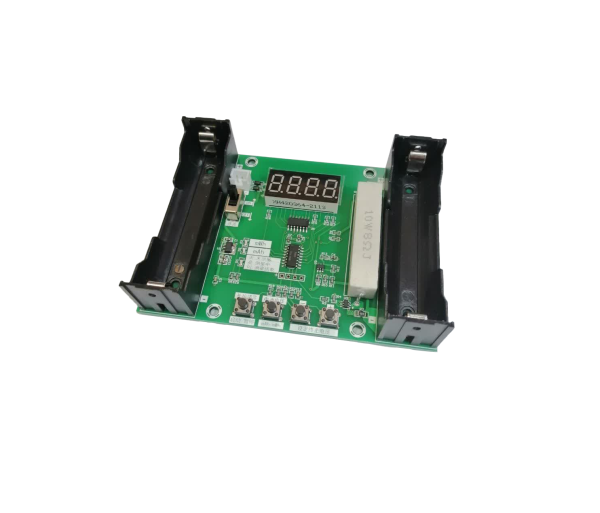

تستر ظرفیت باتری لیتیوم یون مدل XH-M240 برای اندازه‌گیری ولتاژ، ظرفیت تخلیه و انرژی تخلیه باتری‌های لیتیومی سایز 18650 طراحی شده است. این دستگاه با دو روش تغذیه مختلف قابل استفاده است:

1. تغذیه با باتری: با قرار دادن باتری لیتیومی سایز 18650 در جایگاه سمت چپ و باتری تستی در جایگاه سمت راست، تستر به صورت مستقل عمل می‌کند. این روش به دلیل سهولت استفاده و عدم وابستگی به منبع تغذیه خارجی، پیشنهاد می‌شود.
2. تغذیه با منبع تغذیه DC: برای این روش، یک کانکتور XH دو پین روی برد تستر قرار دارد که به منبع تغذیه 5 ولت DC متصل می‌شود.

ویژگی‌ها و نحوه عملکرد:

1. آماده‌سازی و راه‌اندازی:
   • باتری تستی را به طور کامل شارژ کنید.
   • تستر را با استفاده از یکی از روش‌های تغذیه روشن کنید.
   • باتری تست را در جایگاه مشخص قرار دهید.
   • اگر تک سوئیچ های روی برد ماژول را از سمتی که مقاومت آجری قرار دارد، به ترتیب با شماره های 1, 2 , 3 و 4 شماره گذاری کنیم، با استفاده از دو تک سوئیچ 1 و 2 که علامت های + و – هم بالای آن ها قرار دارد، ولتاژ دشارژ باتری را تنظیم کنید.
2. تنظیم ولتاژ دشارژ:
   • با استفاده از دو تک سوئیچ + و – که روی برد قرار دارند، ولتاژ دشارژ باتری را تنظیم کنید.
3. انتخاب واحد اندازه‌گیری:
   • با استفاده از تک سوئیچ‌های شماره 3، واحد اندازه‌گیری (mAh برای ظرفیت، mWh برای انرژی و ولتاژ) را انتخاب کنید. LED مربوط به واحد انتخابی روشن می‌شود.
4. شروع تست:
   • با فشار دادن کوتاه مدت تک سوئیچ شماره 4، عملیات تست آغاز می‌شود. این تست ممکن است بسته به ظرفیت باتری چندین ساعت به طول بینجامد. پس از اتمام تست، ظرفیت دشارژ واقعی باتری نمایش داده می‌شود. برای توقف یا ریست کردن تست، تک سوئیچ شماره 4 را به مدت چند ثانیه فشار دهید و نگه دارید.

مشخصات فنی:

• مدل: XH-M240
• نوع باتری تست و تغذیه: لیتیوم-یون سایز 18650
• دامنه ولتاژ تغذیه: 5 الی 12 ولت
• جریان استندبای: 5 الی 7 میلی‌آمپر
• جریان دشارژ: 500 میلی‌آمپر
• توان بار: 10 وات
• دقت اندازه‌گیری ولتاژ: 0.1 ولت
• دقت اندازه‌گیری ظرفیت دشارژ: 1 میلی‌آمپر ساعت
• دقت اندازه‌گیری توان دشارژ: 1 میلی‌وات ساعت
• محدوده دمای کاری: 25 الی 85 درجه سانتی‌گراد
• ابعاد: 110x80x25 میلی‌متر
