38,500 تومان

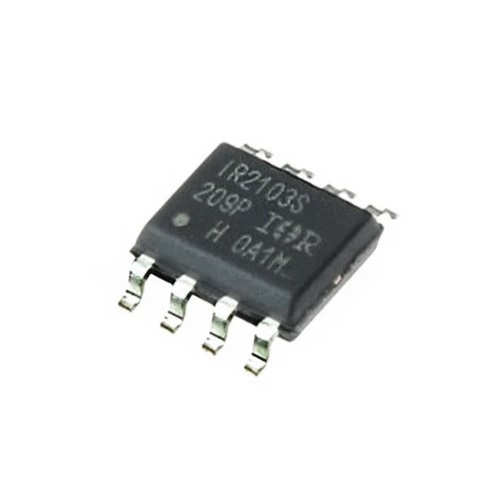

تراشه درایور ماسفت IR2103S پکیج SO-8
تراشه IR2103S یک درایور نیمه پل (Half-Bridge Driver) از برند Infineon Technologies است که برای کنترل ماسفت‌ها در مدارهای قدرت مورد استفاده قرار می‌گیرد. این تراشه به صورت پکیج SO-8 عرضه شده است و دارای قابلیت‌های خاصی مانند راه‌اندازی ساید بالا (High-Side) و ساید پایین (Low-Side) برای کنترل دقیق و بهینه ماسفت‌ها می‌باشد.
✅ مشخصات فنی:
| ویژگی | مقدار |
|---|---|
| نوع محصول | درایور نیمه پل (Half-Bridge Driver) |
| پکیج | SO-8 |
| تعداد درایور | ۲ عدد |
| تعداد خروجی | ۲ عدد |
| جریان خروجی | ۱۳۰ میلی‌آمپر |
| ولتاژ تأمین (Min) | ۱۰ ولت |
| ولتاژ تأمین (Max) | ۲۰ ولت |
| زمان افزایش (Rise Time) | ۱۷۰ نانوثانیه |
| زمان کاهش (Fall Time) | ۹۰ نانوثانیه |
| دمای عملیاتی (Min) | -۴۰ درجه سانتی‌گراد |
| دمای عملیاتی (Max) | +۱۲۵ درجه سانتی‌گراد |
| زمان تأخیر روشن (Turn-On Delay) | ۸۲۰ نانوثانیه |
| زمان تأخیر خاموش (Turn-Off Delay) | ۲۲۰ نانوثانیه |
| زمان تأخیر انتشار (Propagation Delay) | ۶۰ نانوثانیه |
| نوع منطق | CMOS, TTL |
| توان اتلاف (Power Dissipation) | ۶۲۵ میلی‌وات |
🌟 ویژگی‌ها:
-
درایور نیمه پل: IR2103S برای کنترل ماسفت‌های نیمه پل طراحی شده و می‌تواند ماسفت‌های ساید بالا و پایین را با هم هماهنگ کند.
-
جریان خروجی ۱۳۰ میلی‌آمپر: این درایور قادر است جریان کافی برای راه‌اندازی ماسفت‌ها را تأمین کند.
-
ولتاژ تأمین گسترده (۱۰V-20V): این تراشه می‌تواند با ولتاژ تأمین بین ۱۰ تا ۲۰ ولت کار کند، که آن را برای کاربردهای مختلف تطبیق‌پذیر می‌کند.
-
زمان‌های کوتاه تأخیر: زمان‌های تأخیر کاهش و افزایش بسیار کم (Rise Time: 170ns, Fall Time: 90ns) برای عملکرد سریع و دقیق.
-
پایداری دمایی عالی: این تراشه می‌تواند در دماهای بسیار پایین و بالا از -۴۰°C تا +۱۲۵°C به خوبی عمل کند.
-
مدار محافظت داخلی: دارای مدار محافظت برای جلوگیری از آسیب به تراشه در شرایط کاری غیر عادی است.
🔧 کاربردها:
-
سیستم‌های برق سوئیچینگ: مناسب برای درایوهای موتور، منابع تغذیه سوئیچینگ و اینورترها.
-
کنترلرهای موتور DC و AC: برای راه‌اندازی و کنترل موتورهای DC و AC در سیستم‌های صنعتی و خانگی.
-
سیستم‌های قدرت و انرژی‌های تجدیدپذیر: مانند سیستم‌های خورشیدی و بادی که نیاز به کنترل دقیق جریان دارند.
-
کارت‌های برق خودرو و سایر دستگاه‌های الکترونیکی با ولتاژ بالا.
| وزن | 1 گرم |
|---|
