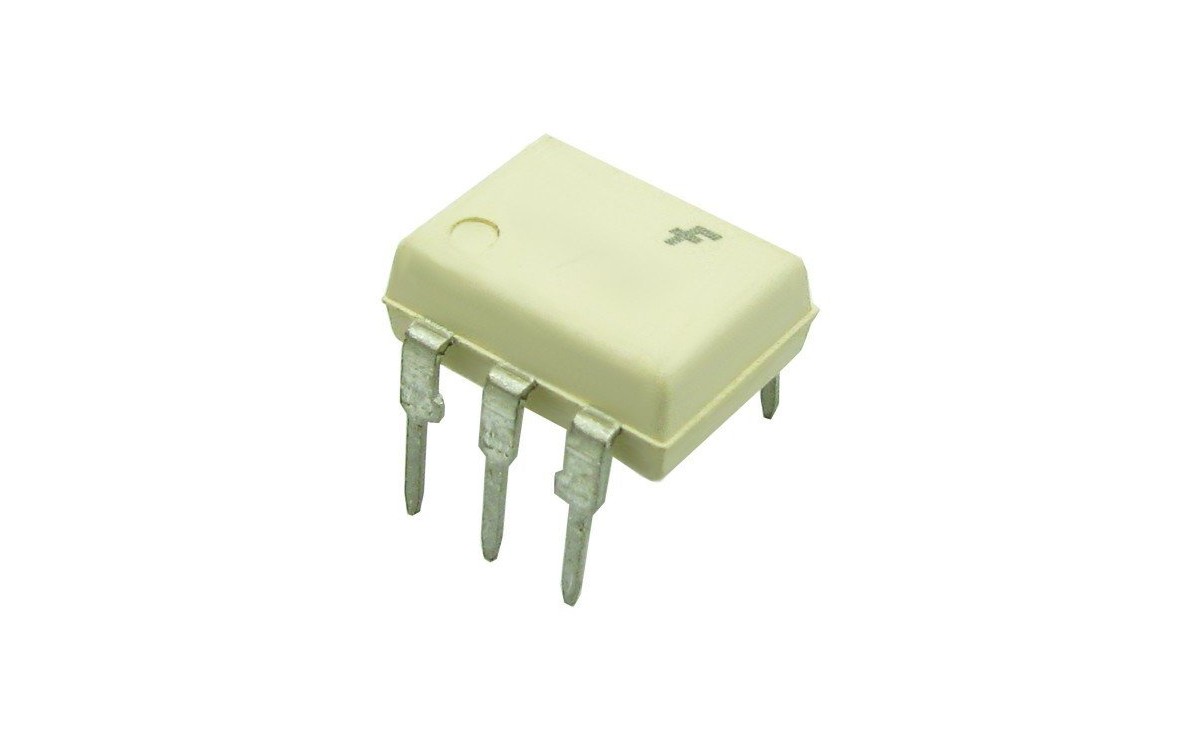

اپتوکوپلر TLP541 | آی‌سی فتوکوپلر تک‌کاناله با خروجی PhotoSCR
اپتوکوپلر TLP541 یک تراشه فتوکوپلر تک‌کاناله از نوع PhotoSCR است که توسط شرکت Toshiba تولید شده و در پکیج DIP-6 ارائه می‌شود. این اپتوکوپلر شامل یک دیود مادون قرمز (IR LED) و تریستور حساس به نور می‌باشد که برای انتقال سیگنال بین دو بخش از مدار بدون اتصال الکتریکی مستقیم استفاده می‌شود.
این قطعه بدون مدار Zero-Crossing بوده و مناسب برای سوییچینگ AC، کنترل بارهای مقاومتی، الکترومکانیکی و صنعتی است.
✅ ویژگی‌های کلیدی TLP541:
-
📦 پکیج: PDIP-6 (از نوع Through-Hole)
-
⚡ ولتاژ ایزولاسیون: ۲۵۰۰ Vrms بین ورودی و خروجی
-
🔧 خروجی: PhotoSCR (فتوتریستور)
-
🔄 کانال: تک کاناله (۱ Channel)
-
🚫 بدون مدار عبور از صفر (Zero-Crossing Circuit)
-
🔌 ولتاژ حالت قطع (VDRM): تا ۴۰۰ ولت
-
🔋 جریان خروجی پیوسته: حداکثر ۱۵۰ میلی‌آمپر
-
🔥 محدوده دمای کاری: از -۳۰ تا +۸۵ درجه سانتی‌گراد
-
🕒 حداکثر زمان روشن شدن: ۱۰ میکروثانیه
-
⚙️ حداکثر جریان تحریک: ۷ میلی‌آمپر
📐 مشخصات فنی:
| ویژگی | مقدار |
|---|---|
| نوع خروجی | PhotoSCR |
| ولتاژ قطع (VDRM) | ۴۰۰ ولت |
| جریان خروجی مداوم | ۱۵۰ میلی‌آمپر |
| ولتاژ ایزولاسیون | ۲۵۰۰ Vrms |
| ولتاژ مستقیم LED (Vf) | ۱٫۱۵ ولت |
| جریان مستقیم LED (If) | ۷۰ میلی‌آمپر |
| زمان پاسخ‌گویی (Turn-On) | حداکثر ۱۰ میکروثانیه |
| برند | Toshiba |
| ابعاد تراشه | ۷٫۱۲ × ۶٫۴ × ۳٫۶۵ میلی‌متر |
🎯 کاربردها:
-
مدارهای فرمان AC و کنترل صنعتی
-
سیستم‌های ایزولاسیون سیگنال
-
کنترل بار در رله‌های SSR
-
محافظت و ایزوله کردن در سیستم‌های مخابراتی و پزشکی
| وزن | 1 گرم |
|---|
