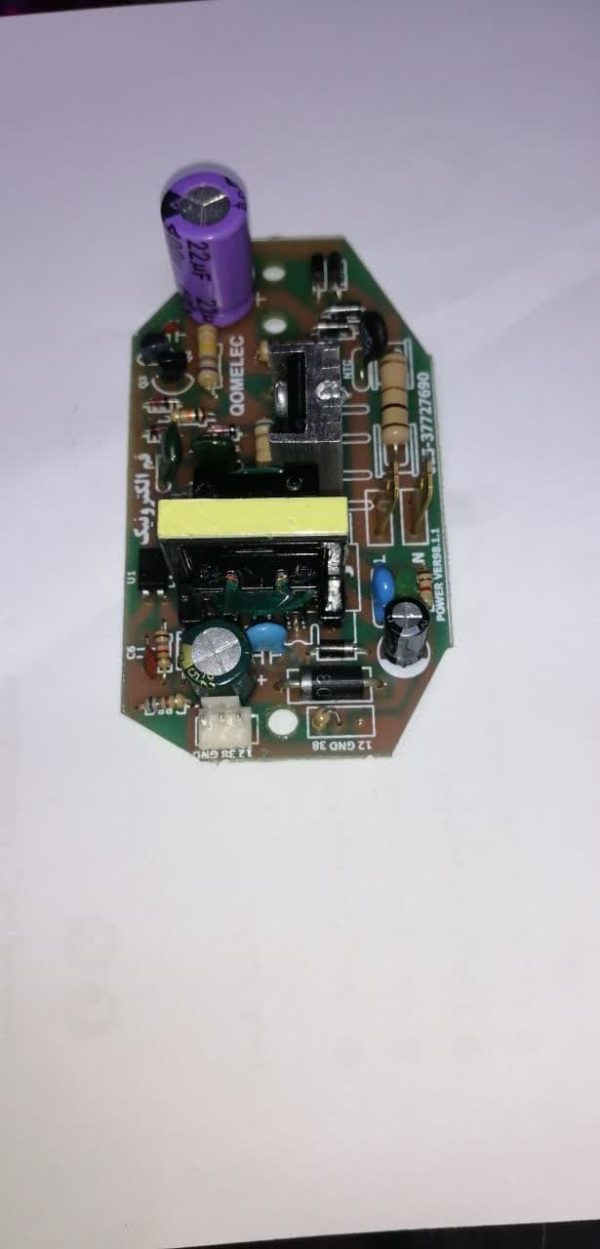

برد تغذیه سوییچینگ 36 و 12 ولت بخار سرد

گروه فنی مهندسی قم الکترونیک با توجه به افزایش قیمت لوازم خانگی، تصمیم به طراحی و ساخت بردهای یدکی برای انواع لوازم منزل گرفته است. یکی از این محصولات، برد تغذیه بخار سرد است که با دو خروجی 36 ولت و 12 ولت عرضه می‌شود. این برد دقیقا مشابه بردهای اصلی دستگاه‌های بخار سرد عمل می‌کند.

در بسیاری از دستگاه‌های بخار سرد خانگی، برد تغذیه به‌طور معمول پس از مدتی دچار خرابی می‌شود. از آنجایی که پیدا کردن برد یدکی و تعمیر آن معمولاً دشوار است، این برد به‌عنوان جایگزینی مناسب طراحی شده است. علاوه بر ولتاژهای 38 ولت و 12 ولت، این برد در نسخه 28 ولت نیز موجود است. برای دریافت این نسخه، لازم است با فروشگاه تماس بگیرید.

مشخصات فنی:

• خروجی‌ها: 36 ولت و 12 ولت DC
• حداکثر جریان خروجی: 1.5 آمپر
• محافظت‌ها: دارای NTC در ورودی و محافظ اتصال کوتاه
• ترمینال‌ها: 12 ولت، GND و 36 ولت
• کاربرد: تغذیه 12 ولت برای فن و 36 ولت برای برد بخار سرد
• ویژگی‌ها:
  • فیوز برای حفاظت از مدار
  • فیبر مقاوم از نوع فایبرگلاس
  • نشانگر LED برای نمایش وضعیت عملکرد

این برد به‌منظور جایگزینی بردهای معیوب در دستگاه‌های بخار سرد خانگی طراحی شده و توانایی تأمین برق مورد نیاز دستگاه‌ها را با کیفیت بالا فراهم می‌کند.

این برد طراحی شده تا نیاز دستگاه‌های بخار سرد خانگی را برطرف کرده و کارایی مشابه بردهای اصلی را ارائه دهد.

توجه:حتما قبل از نصب برد تغذیه از سالم بودن همه ی بخش های دستگاه اطمینان حاصل فرمایید

توجه: پین های  36 و 12 و GND در بعضی از دستگاه ها جابه جا می باشد حتما در هنگام نصب پایه های ولتاژ مورد نظر را شناسایی کنید تا در هنگام نصب به برد تغذیه و برد بخور آسیبی نرسد

توجه:کلیه بردها قبل از ارسال تست شده و زیر بار قرار داده می شوند پس امکان مرجوعی وجود ندارد

توجه : برای بعضی از دستگاه های بخور سرد به دلیل اینکه بخش کنترل دستگاه به صورت الکترونیک و یا تاچ می باشد و علاوه بر فن این بخش نیز نیاز به تغذیه 12 ولت دارد که می بایست یک عدد مقاومت 4.7k کیلو اهم 1 وات با خروجی 36 ,gnd متصل نماید

بنابر درخواست مشتری ها ولتاژ خروجی 38  ولت به 36 ولت تغییر دادیم که به انواع دستگاه ها قابل نصب باشد
