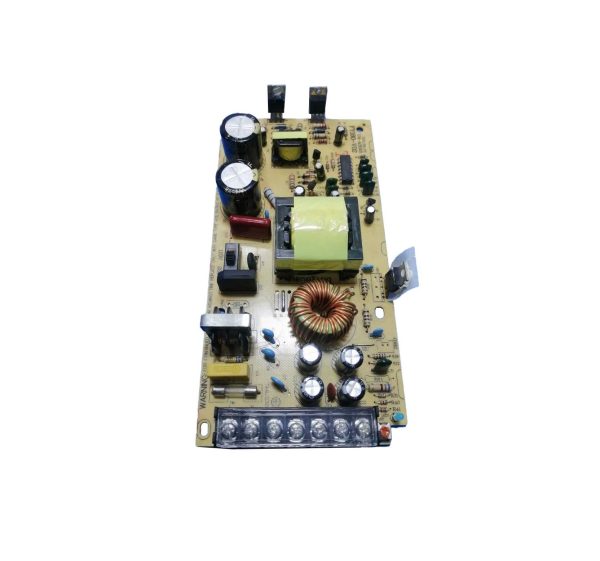

برد آداپتور صنعتی ۱۲ ولت ۱۰ آمپر

این برد تغذیه سوییچینگ می باشد که ولتاژ خروجی آن ۱۲ ولت و حداکثر جریان آن ۱۰ آمپر می باشد

برای نصب این برد حتما برای ترانزیستور ها و دیود ها هیت سینک مناسب نصب کنید و عایق بودن بدنه ترانزیستور ها را حتما رعایت فرمایید

در نمونه ۳۰ و ۲۰ آمپر به کانکتور های con2 با رعایت قطب مثبت و منفی یک فن ۱۲ ولت نصب نمایید

تمامی بردهای قبل از ارسال تست شده و به هیچ عنوان مرجوعی نداریم در صورت عدم تخصص کافی به هیچ عنوان این محصول را خرید نفرمایید

کلید تغییر ولتاژ همیشه در حالت ۲۲۰ ولت باید باشد در صورت تغییر روی ۱۱۰ و متصل کردن آن به برق ۲۲۰ باعث آسیب رسیدن به برد خواهد شد

در قسمت زیر این برد برق ولتاژ بالا می باشد که حتما روی مکان نصب شده دقت کنید عایق باشد تا سبب خسارت نشود

این برد دارای یک پتانسومتر در قسمت خروجی هست که می توانید حدود ۲۰ درصد ولتاژ را تغییر دهید

این برد تغذیه دارای NTC , وریستور می باشد

در قسمت ترمینال تمامی ورودی و خروجی ها مشخص شده است

AC/N,AC/L ولتاژ ورودی برق شهری می باشد

FG مربوط به گراند GND  می باشد که در حالت عادی که شما GND ندارید نیاز به وصل کردن به جایی ندارد

دو پین مربوط به V+ ولتاژ مثبت و دو پین مربوط به ولتاژ -V منفی  می باشد که هر دو پین مثبت و منفی به هم متصل می باشند تا در صورتی که چند مصرف کننده مختلف داشتید به بقیه ترمینال ها متصل کنید

اتصال اشتباه خروجی ۱۲ به برق شهری ۲۲۰ ولت بلافاصله منجر به سوختن مدار خواهد شد

تمامی بردهای قبل از ارسال تست شده و به هیچ عنوان مرجوعی نداریم در صورت عدم تخصص کافی به هیچ عنوان این محصول را خرید نفرمایید
