آی سی DH321

(DH321 Green Mode Fairchild Power Switch (FPSTM

آی سی FSDH321 از سری آی سی های سوئیچینگ و از محصولات شرکت FAIRCHILD می باشد که در تغذیه های سوئیچینگ DVD/STB و آداپتور شارژرها و … کاربرد دارد. از ویژگی های این آی سی مدارهای محافظتی از جمله محافظت در برابر جریان زیاد، ولتاژ بیش از حد، بار زیاد، دمای بالا و همچنین خاموش کننده به هنگام افت ولتاژ و … می باشد. توان این آی سی 12 وات است. ولتاژ درین ماسفت این آی سی تا 650 ولت با جریان دائم 0.7A می باشد. فرکانس سوئیچ این آی سی 100KHz با دیوتی سایکل 67% است.

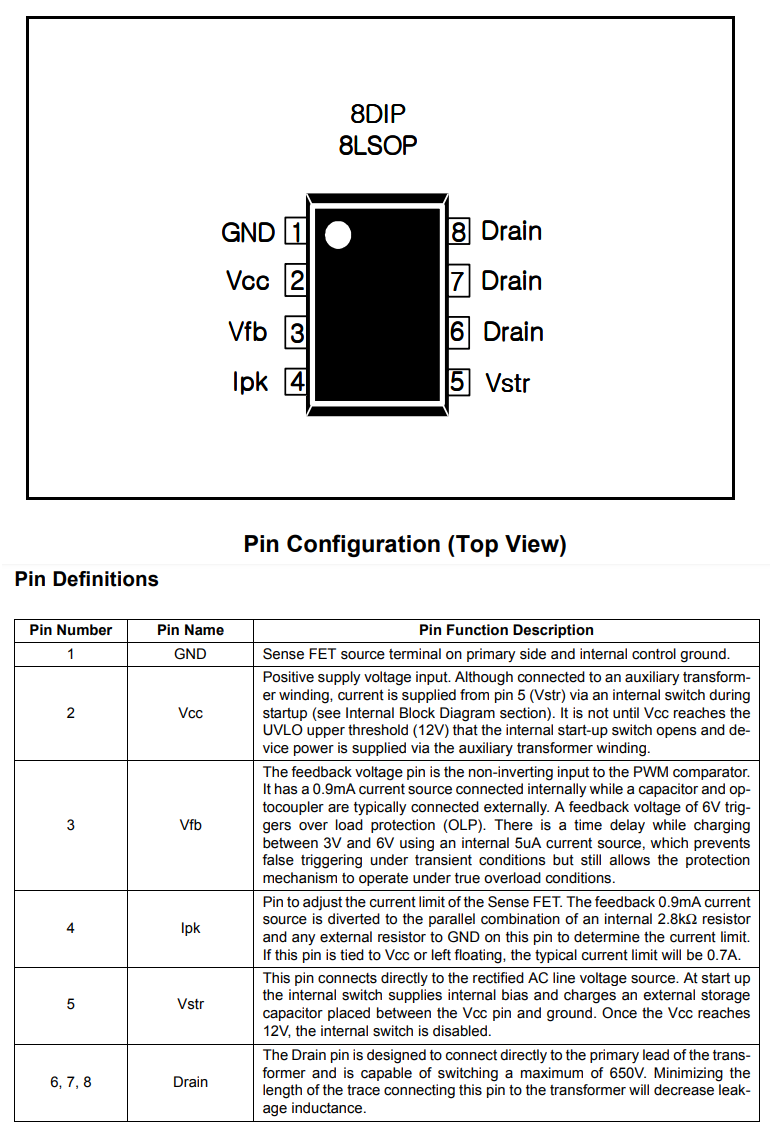

برای مشاهده پایه های آی سی DH321 به تصویر زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی DH321 به تصویر زیر مراجعه کنید:

Features

• Internal Avalanche Rugged Sense FET
• Consumes only 0.65W at 240VAC & 0.3W load with Advanced Burst-Mode Operation
• Frequency Modulation for low EMI
• Precision Fixed Operating Frequency
• Internal Start-up Circuit
• Pulse by Pulse Current Limiting
• Abnormal Over Current Protection
• Over Voltage Protection
• Over Load Protection
• Internal Thermal Shutdown Function
• Auto-Restart Mode
• Under Voltage Lockout
• Low Operating Current (max 3mA)
• Adjustable Peak Current Limit
• Built-in Soft Start

Applications

• SMPS for STB, Low cost DVD
• Auxiliary Power for PC
• Adaptor for Charger
