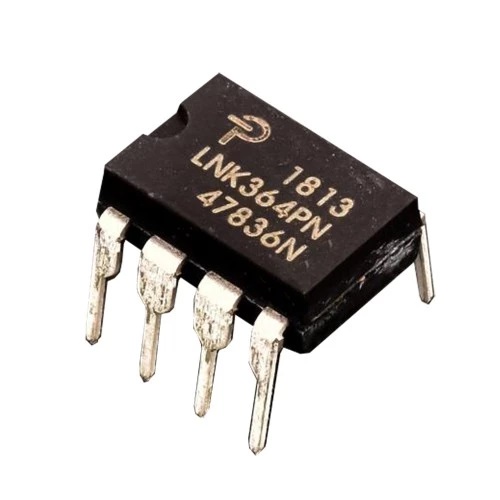

آی سی سوئیچینگ LNK364PN

آی سی سوئیچینگ LNK364PN — سوئیچینگ با راندمان بالا و مصرف کم انرژی

آی سی LNK364PN از خانواده آی سی‌های سوئیچینگ LinkSwitch-XT با راندمان بالا و توان 6 وات است که برای استفاده در شارژها، آداپتورها، منابع تغذیه سوئیچینگ صنعتی و سایر کاربردهای مشابه طراحی شده است. این آی سی امکان ساخت تغذیه‌های سوئیچینگ Off-line (AC to DC) را با کمترین میزان استفاده از قطعات خارجی فراهم می‌کند. از ویژگی‌های برجسته این آی سی می‌توان به مدار یکپارچه ریستارت اتوماتیک در هنگام اتصال کوتاه و یا شرایط خطا برای محافظت از آی سی، محافظت حرارتی در هنگام افزایش دما و دیگر محافظت‌های ایمنی اشاره کرد. LNK364PN با حداکثر ولتاژ درین ماسفت 700 ولت و پیک جریان 400mA، عملکرد بسیار بهینه‌ای ارائه می‌دهد. فرکانس سوئیچ این آی سی 132KHz با دیوتی سایکل 60% است.

ویژگی‌های کلیدی آی سی LNK364PN:

• راندمان بالا و مصرف کم انرژی

• توان خروجی: 6 وات

• مناسب برای شارژها، آداپتورها و منابع تغذیه سوئیچینگ صنعتی

• مدار یکپارچه ریستارت اتوماتیک و محافظت در برابر خطا

• حداکثر ولتاژ درین ماسفت: 700 ولت

• پیک جریان: 400mA

• فرکانس سوئیچ: 132KHz، دیوتی سایکل 60%

• محافظت حرارتی برای جلوگیری از آسیب به آی سی

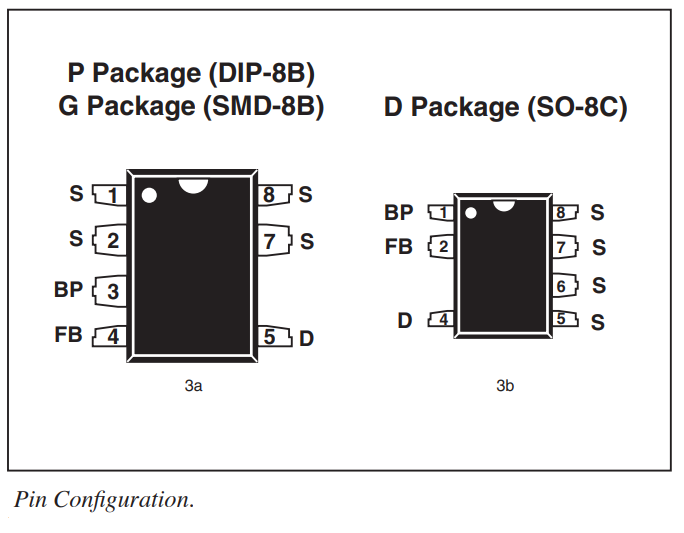

برای مشاهده پایه های آی سی LNK364PN به تصویر زیر مراجعه کنید:

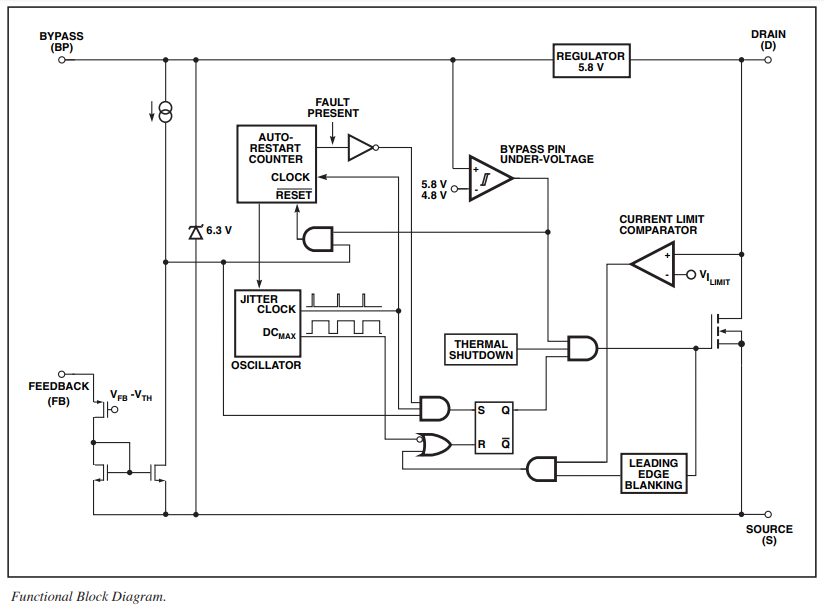

برای مشاهده ساختار داخلی آی سی LNK364 به تصویر زیر مراجعه کنید:
