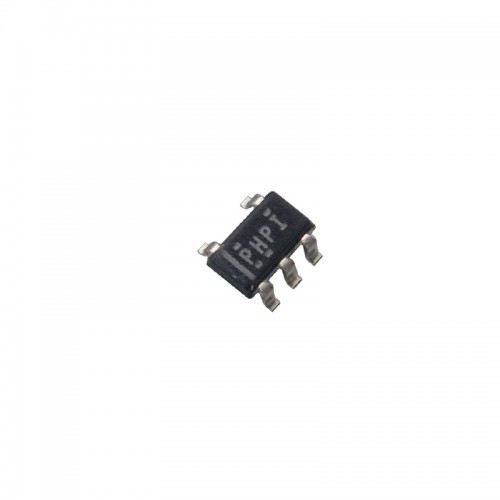

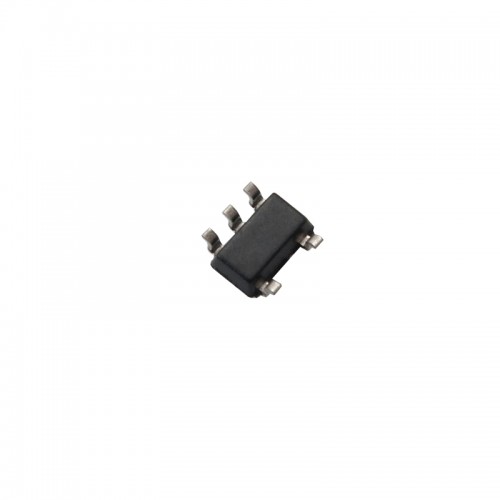

آی سی رگولاتور افزاینده TPS61041
رگولاتور ها در حقیقت IC هستند که هر یک دارای ورودی و خروجی هستند. رگولاتور ها میتوانند دارای یک ورودی و یک یا چند خروجی باشند. رگولاتور افزاینده ولتاژ DC-DC را مدار BOOST نیز می نامند که در این مدارات ولتاژ ورودی بیشتر از خروجی است. آی سی TPS61041 یک مبدل بوست فرکانس بالا می باشد که برای منابع تغذیه و ماژول های نمایشگر مورد استفاده قرار می گیرد. فرکانس سوییچینگ یا افزاینده ولتاژ یک مگاهرتز است و حداکثر ولتاژ خروجی ۱۸ ولت با حداقل ولتاژ ورودی ۱٫۸ ولت و حداکثر ۶ ولت تامین می کند.
کاربرد آی سی رگولاتور افزاینده TPS61041 :
- تغذیه باباس LCD
- بک لایت های LED
- دوربین های فیلم برداری
- تلفن های هوشمند
- پخش کننده های صوت
- مبدل های ولتاژ ۳ و ۶ ولتی به ۱۲ ولت
مشخصات آی سی TPS61041:
- ولتاژ ورودی: ۶ ~ ۱٫۸ ولت
- محدوده ولتاژ خروجی: قابل تنظیم تا ۲۸ ولت
- جریان سوییچ داخلی: ۲۵۰ میلی آمپر
- فرکانس سوییچینگ: حداکثر ۱ مگاهرتز
- دارای راه انداز نرم داخلی

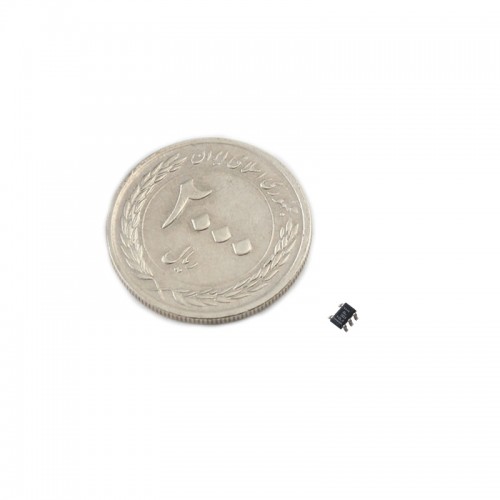

- ابعاد: ۰٫۸ × ۲ × ۲ میلی متر
مستندات:
دیتاشیت TPS61041-BOOST
Description:
The TPS6104x is a high-frequency boost converter dedicated for small to medium LCD bias supply and white LED backlight supplies. The device is ideal to generate output voltages up to 28 V from a dual-cell NiMH/NiCd or a single-cell Li-Ion battery.
The TPS6104x operates with a switching frequency up to 1 MHz. This frequency allows the use of small external components using ceramic as well as tantalum output capacitors.
Application:
LCD Bias Supply
White-LED Supply for LCD Backlights
Digital Still Camera
PDAs, Organizers, and Handheld PCs
Cellular Phones
Internet Audio Players
Standard 3.3-V or 5-V to 12-V Conversion
Features:
Input Voltage Range : 1.8-V to 6-V
Output Voltage Range: Adjustable up to 28 V
(TPS61041) Internal Switch Current: 250-mA
Switching Frequency : Up to 1-MHz
No-Load Quiescent Current: 28-μA
Internal Soft Start
Size: 2 × ۲ × ۰٫۸ mm
