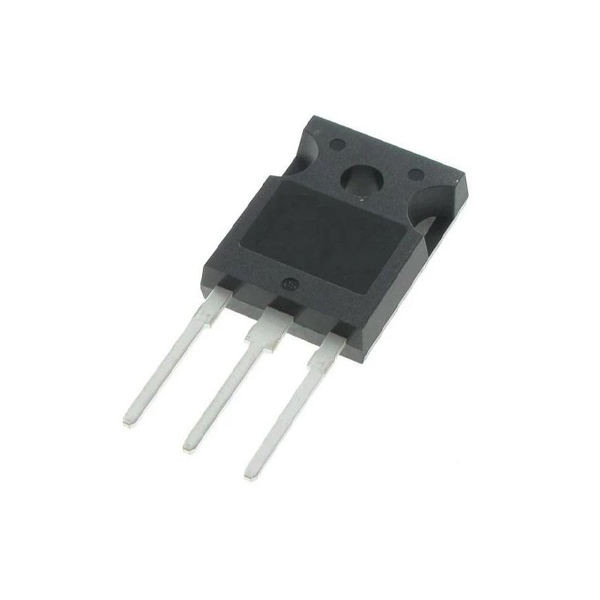

آی جی بی تی STGW20NC60VD اورجینال
ویژگیها:
توضیحات
آی جی بی تی STGW20NC60VD
این قطعه STGW20NC60VD یک آیجیبیتی (IGBT) بسیار سریع و حرفهای از شرکت STMicroelectronics است که دقیقاً برای کار در فرکانسهای بالا (تا ۵۰ کیلوهرتز) طراحی شده .
در ادامه مشخصات فنی، کاربردها و نکات کلیدی آن را برای شما خلاصه کردهام.
📋 مشخصات فنی کلیدی
| ویژگی | مقدار | توضیحات |
|---|---|---|
| ولتاژ کلکتور-امیتر (V<sub>CES</sub>) | 600 ولت | حداکثر ولتاژی که قطعه میتواند در حالت خاموش تحمل کند . |
| جریان کلکتور (I<sub>C</sub>) | 30 آمپر (مستمر) | جریان کاری |
| جریان پالس (I<sub>CM</sub>) | 150 آمپر | حداکثر جریان لحظهای قابل تحمل . |
| ولتاژ اشباع (V<sub>CE(sat)</sub>) | کمتر از 2.5 ولت | افت ولتاژ پایین در حالت هدایت که تلفات را کاهش میدهد . |
| توان تلفاتی (P<sub>D</sub>) | 200 وات | حداکثر توانی که قطعه میتواند دفع کند . |
| دمای کاری (T<sub>j</sub>) | 55- تا 150+ درجه سانتیگراد | محدوده دمایی مجاز برای عملکرد قطعه . |
| فرکانس عملیاتی | تا 50 کیلوهرتز | ویژگی کلیدی این قطعه که آن را از آیجیبیتیهای معمولی متمایز میکند . |
| دیود هرزگرد (Freewheeling Diode) | فوقسریع و نرم (Very soft ultrafast) | یک دیود بسیار سریع به صورت سری با قطعه داخل پکیج تعبیه شده که نقش کلیدی در عملکرد فرکانس بالا دارد . |
| زمان بازیابی معکوس دیود (t<sub>rr</sub>) | 44 نانوثانیه | زمان بسیار کوتاه بازیابی دیود داخلی . |
| پکیج (Package) | TO-247 (3 پایه) | یک پکیج استاندارد و قدرتمند برای نصب روی هیتسینک . |
🎯 کاربردهای اصلی (مصارف صنعتی)
با توجه به سرعت بالا و دیود یکپارچه، این قطعه برای کاربردهای زیر ایدهآل است که شما نیز به آنها اشاره کردید:
-
اینورترهای فرکانس بالا (High-frequency Inverters): مانند اینورترهای جوشکاری مدرن .
-
منابع تغذیه سوئیچینگ (SMPS) و تصحیح ضریب توان (PFC): در توپولوژیهای سختسوئیچینگ (Hard Switch) و تشدیدی (Resonant) .
-
دستگاههای یوپیاس (UPS): برای ایجاد ولتاژ خروجی ۵۰ هرتز از باتریها با راندمان بالا .
-
درایوهای موتور (Motor Drivers): کنترل دور موتورهای صنعتی .
⚙️ نکات مهم طراحی
-
نیاز به خنکسازی: با وجود توان تلفاتی ۲۰۰ وات، حتماً این قطعه باید روی یک هیتسینک مناسب با قابلیت انتقال حرارت خوب نصب شود تا دمای آن در محدوده ایمن باقی بماند.
-
ولتاژ گیت (V<sub>GE</sub>): برای هدایت کامل قطعه، ولتاژ گیت باید مثبت و حدود ۱۵ ولت باشد. حداکثر ولتاژ مجاز گیت نیز 20± ولت است .
-
جریان گیت (Gate Drive): برای سوئیچینگ در فرکانس ۵۰ کیلوهرتز، به یک مدار درایور گیت قوی نیاز دارید که بتواند به سرعت، بار خازنی گیت (Gate Charge) حدود ۱۰۰ نانوکولن را شارژ و دشارژ کند .
مشخصات محصول
| وزن | 30 g |
