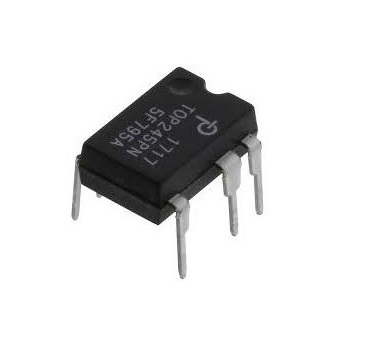

آیسی TOP245PN

آیسی TOP245PN

آی سی TOP245PN از خانواده TOPSwitch-GX و از آی سی های سوئیچینگ با توان ۳۰w که برای طراحی های مقرون به صرفه با کارایی بالا طراحی شده است. حداکثر ولتاژ درین ماسفت آی سی ۷۰۰ ولت با پیک جریان ۲٫۸۸A است. فرکانس سوئیچ این آی سی ۱۳۲KHz , 66KHz می باشد.

این آیسی کپی می باشد

Product Highlights

Lower System Cost, High Design Flexibility

• Extended power range for higher power applications
• No heatsink required up to 34 W using P/G packages
• Features eliminate or reduce cost of external components
• Fully integrated soft-start for minimum stress/overshoot
• Externally programmable accurate current limit
• Wider duty cycle for more power, smaller input capacitor
• Separate line sense and current limit pins on Y/R/F packages
• Line under-voltage (UV) detection: no turn off glitches
• Line overvoltage (OV) shutdown extends line surge limit
• Line feed-forward with maximum duty cycle (DCMAX) reduction rejects line ripple and limits DCMAX at high line
• Frequency jittering reduces EMI and EMI filtering costs
• Regulates to zero load without dummy loading
• ۱۳۲ kHz frequency reduces transformer/power supply size
• Half frequency option in Y/R/F packages for video applications
• Hysteretic thermal shutdown for automatic fault recovery
• Large thermal hysteresis prevents PC board overheating

EcoSmart – Energy Efficient

• Extremely low consumption in remote off mode (80 mW at 110 VAC, 160 mW at 230 VAC)
• Frequency lowered with load for high standby efficiency
• Allows shutdown/wake-up via LAN/input port
