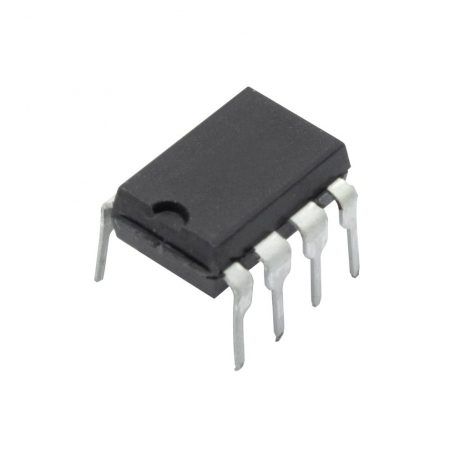

آپ امپ TL072

آپ امپ TL072

آی سی TL072ACD یک آپ امپ شامل دو تقویت کننده عملیاتی با ورودی JFET و نویز پایین می باشد.از ویژگیهای دیگر این تراشه امپدانس ورودی بالا و مصرف پایین آی سی می باشد.این تراشه برای استفاده در پری آمپلیفایر صوتی مناسب می باشد.

Product Category: Operational Amplifiers – Op Amps

• Manufacturer: STMicroelectronics
• RoHS: RoHS Compliant Details
• Mounting Style: Through Hole
• Package/Case: PDIP-8
• Supply Voltage – Max: 36 V
• Output Current per Channel: 40 mA
• Number of Channels: 2 Channel
• GBP – Gain Bandwidth Product: 4 MHz
• SR – Slew Rate: 16 V/us
• CMRR – Common Mode Rejection Ratio: 70 dB
• Ib – Input Bias Current: 200 pA
• Vos – Input Offset Voltage: 10 mV
• Supply Voltage – Min: 6 V
• Operating Supply Current: 2.5 mA
• Maximum Operating Temperature: + 70 C
• Minimum Operating Temperature: 0 C
• Shutdown: No Shutdown
• Series: TL072
• Packaging: Tube
• Amplifier Type: Low Noise Amplifier
• Brand: STMicroelectronics
• Dual Supply Voltage: +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
• en – Input Voltage Noise Density: 15 nV/sqrt Hz
• Height: 3.3 mm
• Length: 9.27 mm
• Maximum Dual Supply Voltage: +/- 18 V
• Minimum Dual Supply Voltage: +/- 3 V
• Operating Supply Voltage: 6 V to 36 V, +/- 3 V to +/- 18 V
• Pd – Power Dissipation: 680 mW
• Product: Operational Amplifiers
• PSRR – Power Supply Rejection Ratio: 70 dB
• Factory Pack Quantity: 50
• Supply Type: Single, Dual
• Technology: BiFET

• Voltage Gain dB: 106.02 dB
• Width: 6.35 mm
• Unit Weight: 1 g
