ماژول تشخیص حرکت بدن HC-SR505 PIR

ماژول تشخیص حرکت بدن HC-SR505 PIR

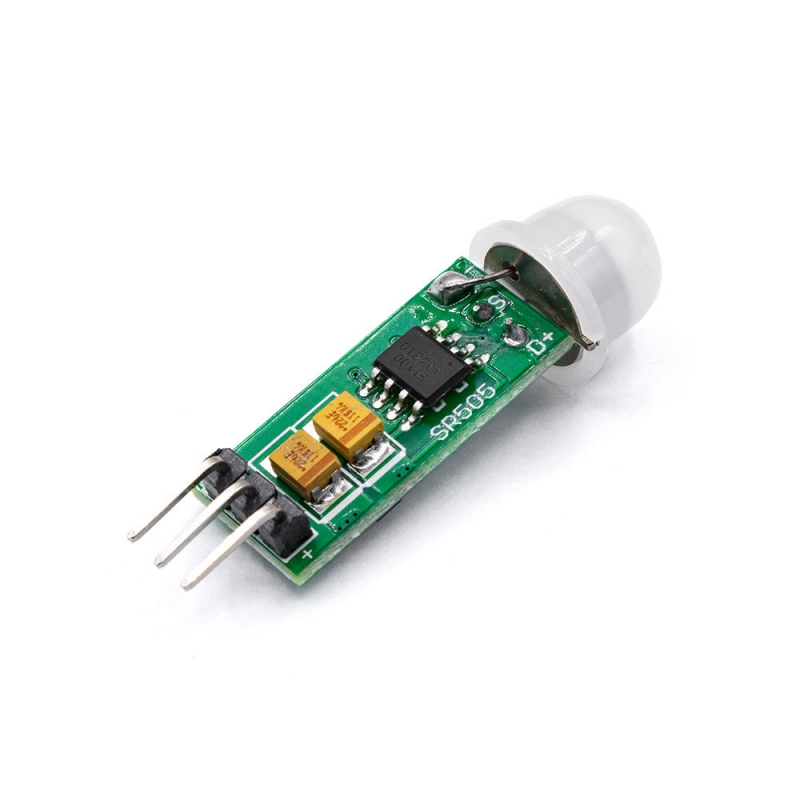

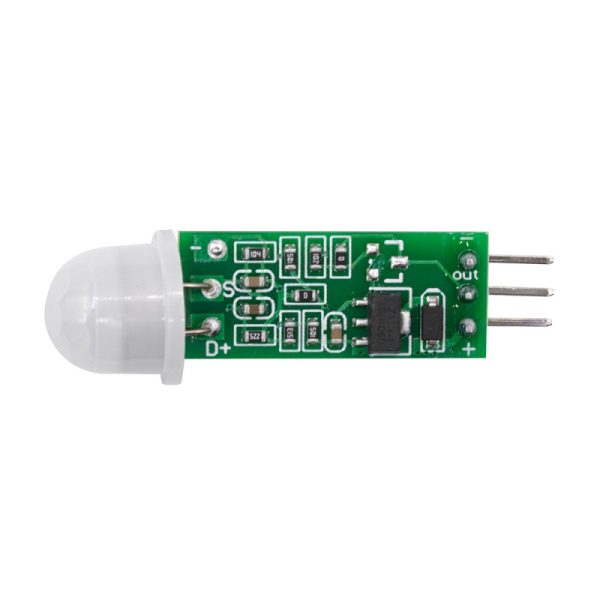

ماژول HC-SR505 PIR یکی از پیشرفته‌ترین و پرکاربردترین سنسورهای تشخیص حرکت است که بر مبنای فناوری مادون قرمز عمل می‌کند. این سنسور برای شناسایی حرکت انسان یا تغییرات حرارتی در محیط طراحی شده و به طور گسترده‌ای در سیستم‌های امنیتی و اتوماسیون‌های هوشمند استفاده می‌شود.

معرفی

سنسورهای PIR یا Passive Infra-Red به دلیل قابلیت تشخیص تغییرات دما و حرارت در محیط، برای سیستم‌های امنیتی و نظارتی کاربرد فراوانی دارند. این سنسور به ویژه در مواقعی که نیاز به تشخیص ورود غیرمجاز یا حرکت غیرمنتظره است، مورد استفاده قرار می‌گیرد. زمان راه‌اندازی اولیه و کالیبراسیون این سنسور معمولاً بین ۱۰ تا ۶۰ ثانیه است و در این مدت باید از ایجاد حرکت در محدوده دید سنسور جلوگیری شود.

مشخصات فنی

• ولتاژ کاری: ۴٫۵ تا ۲۰ ولت DC
• مسافت تحت پوشش: تا ۳ متر
• زاویه تشخیص: ۱۰۰ درجه
• قابل کار با باتری: بله
• جریان استاتیک: کمتر از ۶۰ میکروآمپر

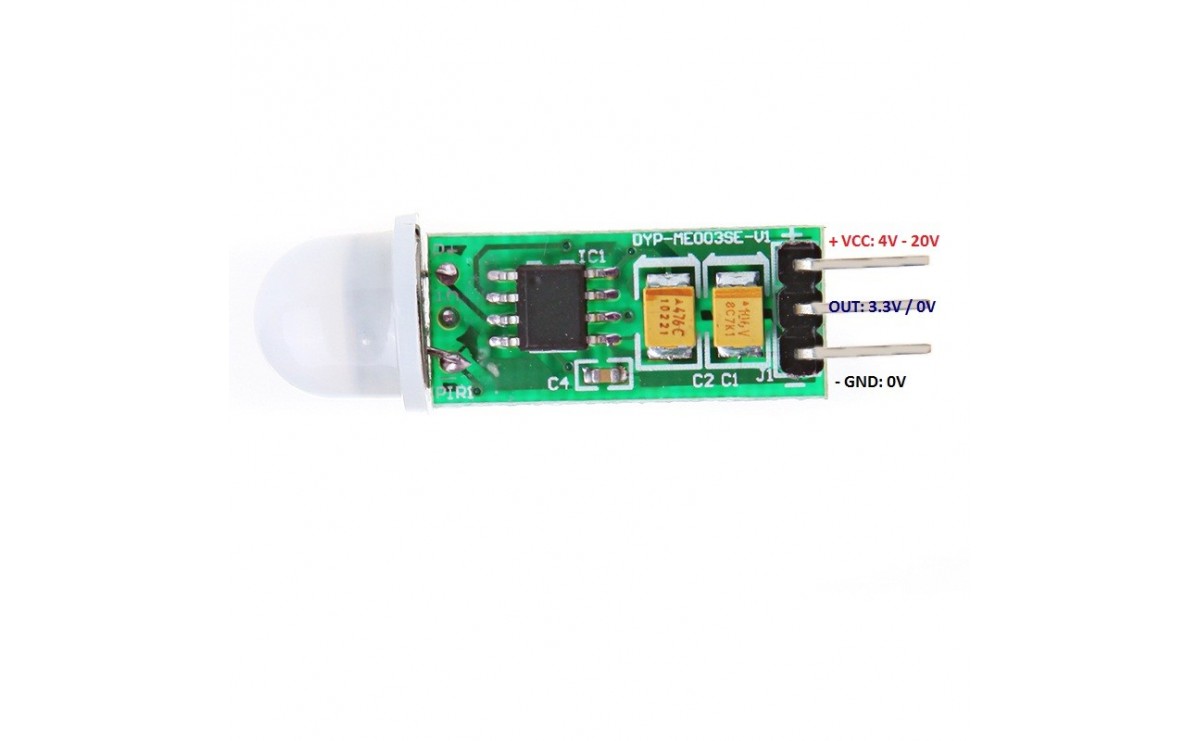

• سطح خروجی: بالا ۳٫۳V / پایین ۰V
• زمان تأخیر: پیش‌فرض ۸ ثانیه ± ۳۰% (قابل تنظیم از چند دهم ثانیه تا چندین دقیقه)
• ابعاد PCB: 10 * 23 میلی‌متر
• دمای کاری: -۲۰ تا +۸۰ درجه سانتی‌گراد
• ابعاد لنز سنسور: قطر ۱۰ میلی‌متر (پیش‌فرض)

عملکرد و ویژگی‌ها

• تشخیص خودکار: هنگامی که جسمی در محدوده حساسیت سنسور وارد می‌شود، خروجی سنسور به حالت بالا (High) تغییر می‌کند و در صورت عدم حرکت، خروجی به حالت پایین (Low) برمی‌گردد.
• ترگر تکرارپذیر: خروجی سنسور در حالت بالا باقی می‌ماند و در صورت ادامه حرکت، این حالت حفظ می‌شود. پس از توقف حرکت، سنسور به طور خودکار وارد فاز تأخیر می‌شود.
• رنج ولتاژ وسیع: ولتاژ عملیاتی گسترده DC4.5V تا ۲۰V
• مصرف انرژی کم: جریان کویسی <50 میکروآمپر، مناسب برای محصولات کنترل خودکار با باتری.

کاربردها

• سیستم‌های امنیتی و ساخت دزدگیر: برای تشخیص حرکت و ایجاد هشدار در برابر ورود غیرمجاز.
• روشن کردن چراغ‌ها: به صورت هوشمند برای روشن کردن چراغ‌های منازل، پارکینگ، و ساختمان‌ها بر اساس تشخیص حرکت.
• کنترل و اتوماسیون صنعتی: برای استفاده در اتوماسیون‌های صنعتی و سیستم‌های کنترل.
• سیستم‌های هشدار: در سیستم‌های هشدار دهنده و نظارتی.
• درب‌های اتوماتیک: برای کنترل باز و بسته شدن درب‌ها بر اساس حرکت.
• نورپردازی هوشمند: در سیستم‌های نورپردازی برای کنترل روشنایی بر اساس حرکت.
• اسباب بازی‌ها: به عنوان سنسور حرکتی در اسباب بازی‌های هوشمند.
