ماژول بخار سرد

ماژول بخار سرد

ماژول بخار سرد یک دستگاه پیشرفته است که برای تولید بخار سرد در دستگاه‌های مختلف طراحی شده و با ورودی ولتاژ ۳۰ تا ۴۰ ولت DC کار می‌کند. این ماژول به راحتی از طریق کانکتورهای مشخص به سیستم‌های مختلف متصل می‌شود. ولتاژ مثبت باید به کانکتور ۳۸ ولت و ولتاژ منفی به کانکتور G متصل گردد. برای استفاده از فن ۱۲ ولت، آن را به کانکتور ۱۲ وصل کنید. همچنین، ولوم ۵ کیلو اهمی باید به کانکتور VR2 متصل شده و سنسور آب به کانکتور K وصل گردد. در صورت عدم دسترسی به سنسور آب، این کانکتور باید با جامپر اتصال کوتاه شود. از LED سه پایه یا دو رنگ در کانکتور LED و از فن ۱۲ ولت در کانکتور FAN استفاده کنید.

نکات مهم:

1. برای ترانزیستور BU406 حتماً رادیاتور مناسب نصب کنید.
2. تغذیه مناسب برای این برد ولتاژ حدود ۳۸ ولت با جریان ۱ آمپر است.
3. ماژول بخار سرد قبل از بسته‌بندی به طور کامل تست شده و از سلامت آن اطمینان حاصل می‌شود، اما به دلیل حساس بودن مدار، فاقد گارانتی است. اشتباه در اتصال سوکت‌ها ممکن است منجر به سوختن مدار شود.
4. بسته شامل پیزو و فن نبوده و در صورت نیاز، می‌توانید این قطعات را از فروشگاه تهیه نمایید.

این ماژول بخار سرد برای استفاده در دستگاه‌های مرطوب‌کننده و کاربردهای مشابه بسیار مناسب است.

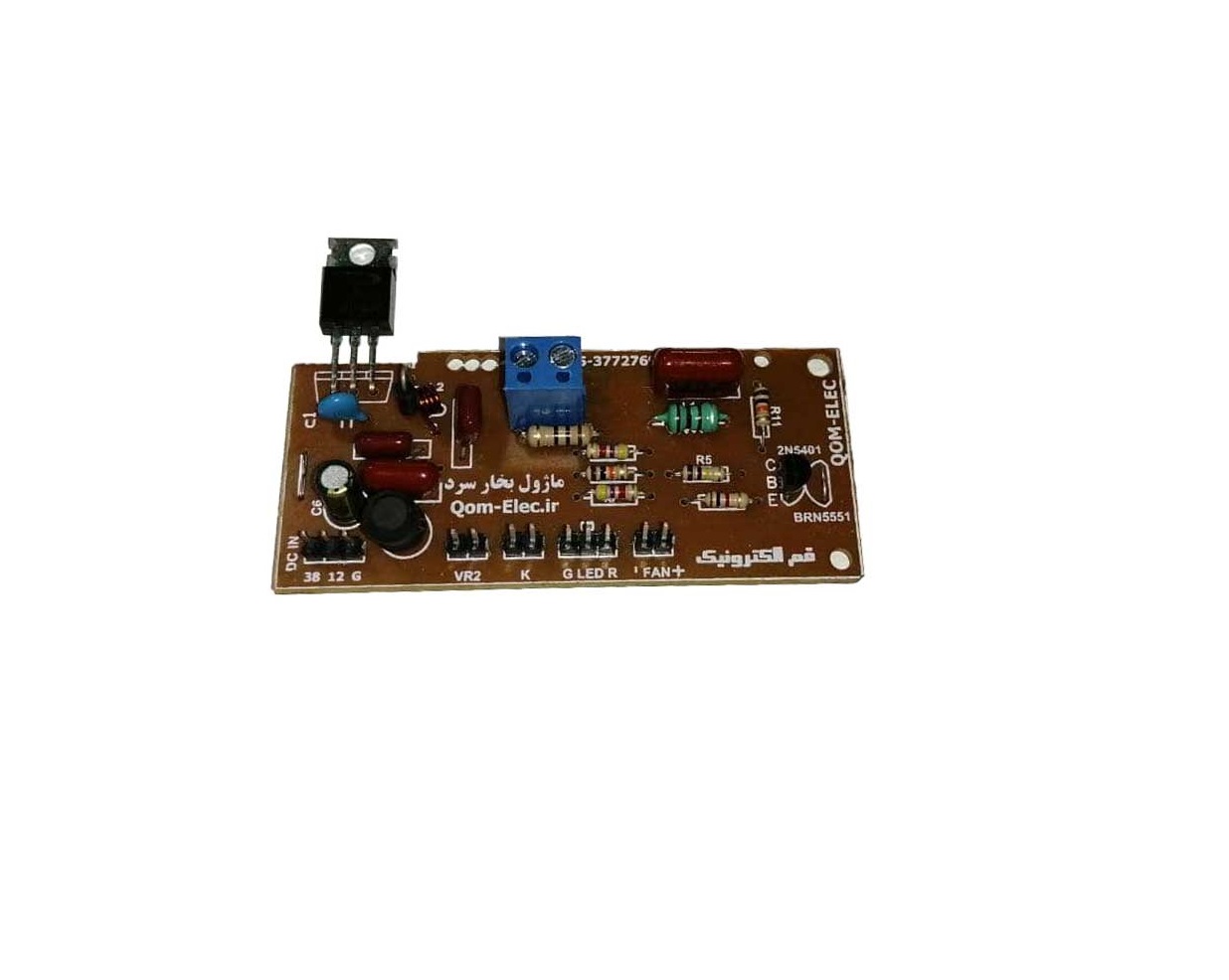

ترمینال آبی رنگ محل نصب پیزو بخار سرد می باشد

توجه:برای ترانزیستور BU406 این برد حتما رادیاتور مناسب نصب نمایید

تغذیه مناسب برای این برد ولتاژ حدود ۳۸ ولت با جریان ۱ آمپر می باشد

توجه:ماژول بخار سرد قبل از بسته بندی به صورت کامل تست شده و از سلامت آن اطمینان حاصل می گردد , لذا بع علت حساس بودن این مدار , این مجموعه فاقد گارانتی می باشد. توجه داشته باشید درصورت اشتباه متصل نمودن هر یک از سوکت ها امکان سوختن مدار وجود دارد.

توجه : این بسته شامل پیزو و فن نبوده و در صورت نیاز می توانید فن و پیزو را از فروشگاه تهیه نمایید.

در صورتی که سنسور آب موجود ندارید می توانید این بخش را جامپر بزنید

در ورژن جدید پتانیسومتر روی برد به علاوه یک عدد از ترانزیستور ۲N5551 حذف شده است
