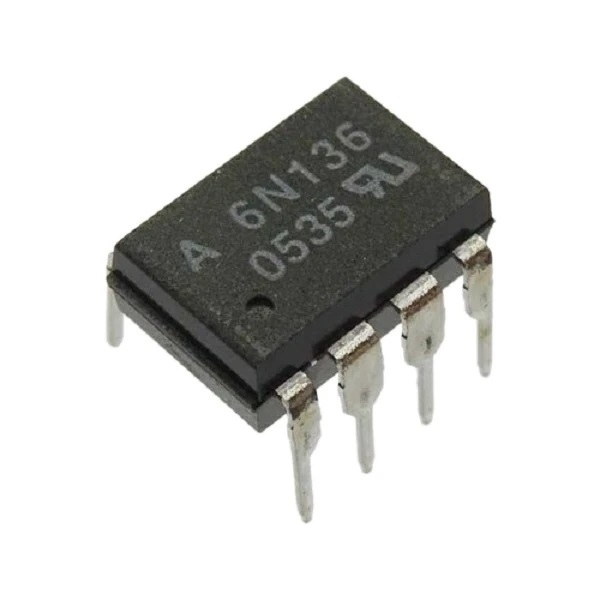

تراشه اپتوکوپلر سریع 6N136 پکیج DIP

تراشه اپتوکوپلر سریع 6N136 در پکیج DIP-8 یک قطعه ایده‌آل برای جداسازی و انتقال سیگنال‌های پرسرعت در مدارهای دیجیتال و آنالوگ است. در ادامه مشخصات فنی کلیدی، معادل‌ها و نکات مهم آن را توضیح می‌دهم.

📋 مشخصات فنی کلیدی

اپتوکوپلر 6N136 یک قطعه شناخته شده با استانداردهای صنعتی است که توسط多家 تولیدکننده مانند Vishay، onsemi، Everlight و TI ساخته می‌شود. مهم‌ترین ویژگی‌های آن عبارتند از:

🔄 معادل‌ها و جانشین‌ها (Alternatives)

مدل 6N136 به دلیل محبوبیت بالا، توسط تولیدکنندگان مختلف با نام‌های تجاری متفاوت عرضه می‌شود و معادل‌های مستقیم و بسیار نزدیکی دارد.

• مدل‌های جایگزین مستقیم: می‌توانید با خیال راحت از مدل‌های HCPL-2502 (از Avago/Broadcom)، 6N136M (از onsemi) و EL6N136 (از Everlight) به عنوان جایگزین کامل استفاده کنید. این قطعات از نظر پین‌آوت و عملکرد الکتریکی یکسان هستند.

• مدل‌های مشابه با سرعت پایین‌تر: اگر به حداکثر سرعت 1 مگابیت بر ثانیه نیاز ندارید، می‌توانید از مدل 6N135 استفاده کنید. این قطعه از نظر ظاهری مشابه است اما نسبت انتقال جریان (CTR) کمتری دارد (حداقل 7%)، بنابراین برای راه‌اندازی بارهای سبک‌تر طراحی شده است.

💡 کاربردهای رایج

به دلیل سرعت و ایزولاسیون خوب، از این قطعه در جاهای زیادی استفاده می‌شود:

• جداسازی منطق (Logic Ground Isolation): برای اتصال قسمت‌های مختلف یک مدار که ولتاژ زمین (GND) جداگانه‌ای دارند، مانند ارتباط بین یک میکروکنترلر و یک درایور موتور صنعتی.

• منابع تغذیه سوئیچینگ (SMPS): به عنوان عنصر فیدبک در مدار خروجی برای ایزوله کردن سیگنال ولتاژ و انتقال آن به بخش کنترل در سمت اولیه.

• دریافت‌کننده خط (Line Receiver): در ارتباطات دیجیتال برای دریافت سیگنال در محیط‌های دارای نویز و ایزوله کردن بخش‌های مختلف.

• جایگزین ترانسفورماتور پالس و اپتوکوپلرهای کند: به دلیل سرعت و اندازه کوچک، جایگزین بهتری نسبت به روش‌های قدیمی‌تر است.
