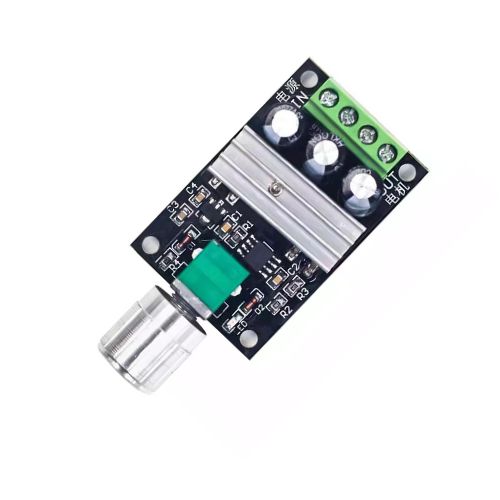

ماژول کنترل دور موتور ۳ آمپر ۱۲۰۳B (دیمر DC)

توضیحات :

مدولاسیون عرض پالس یا همان PWM یکی از روش های مرسوم کنترل دور موتورهای DC می باشد. با استفاده از این مدولاسیون سیگنالهای DC تبدیل به پالسهای مربعی ای می شود که زمان HI و LOW بودن سیگنال قابل تنظیم است. اگر زمان وظیفه یا Duty Cycle که نسبت HI به کل دوره تناوب می باشد تغییر کند، میانگین ولتاژ یا همان مقدار DC سیگنال نیز متناسب با آن تغییر می کند. این تغییر سطح DC باعث تغییر در سرعت موتورها خواهد شد. در تصویر به صورت کامل مفهموم کنترل دور موتور توسط PWM نشان داده شده است.

این ماژول  همچنین دارای کلید جهت برعکس کردن دور موتور نیز می باشد

این ماژول برای راه اندازی و کنترل سرعت یک موتور DC از سرعت ۰ الی حداکثر سرعت موتور به کار می رود.Module 1203B MODULE

• • ولتاژ ورودی: ۶ الی ۲۸ ولت
  • حداکثر جریان خروجی: ۳ آمپر
  • حداکثر توان خروجی:  ۸۰ وات (نیاز به خنک سازی)
  • امکان کنترل سرعت: ۰ الی حداکثر سرعت موتور
  • امکان کنترل جهت چرخش: ندارد
  • ابعاد: ۵۰X32 میلی متر
  • طول ولوم کنترل سرعت: ۱۵ میلی متر
  • تعداد کانالهای خروجی: ۱ کانال

روش استفاده:

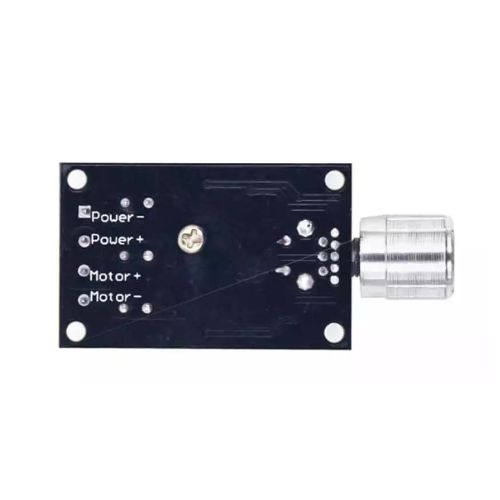

ولتاژ ورودی را با رعایت مثبت و منفی به +POWER و -POWER متصل کنید. موتور را بر حسب جهت چرخش مورد نظر به +MOTOR و -MOTOR متصل کنید. با چرخاندن ولوم، سرعت موتور تغییر می کند.
