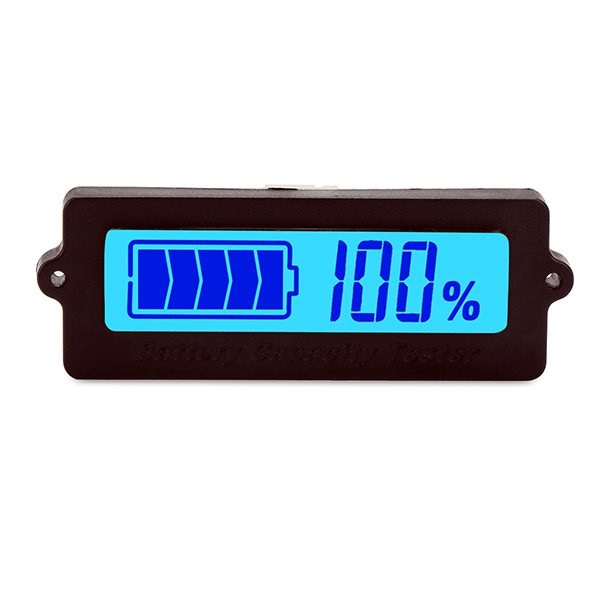

ماژول نمایشگر LCD درصد شارژ و ولتاژ باتری لیتیومی، پلیمری و اسیدی
ماژول نمایشگر باتری ابزاری کاربردی برای نمایش میزان ولتاژ و درصد شارژ انواع باتریهای سرب-اسید، لیتیوم، لیتیوم-آهن در بازهی ولتاژ ۸ تا ۷۰ ولت است. این ماژول با نصب آسان و مصرف بسیار کم، گزینهای مناسب برای انواع پروژههای الکترونیکی و صنعتی به شمار میرود.
ویژگیهای کلیدی نمایشگر باتری:
-

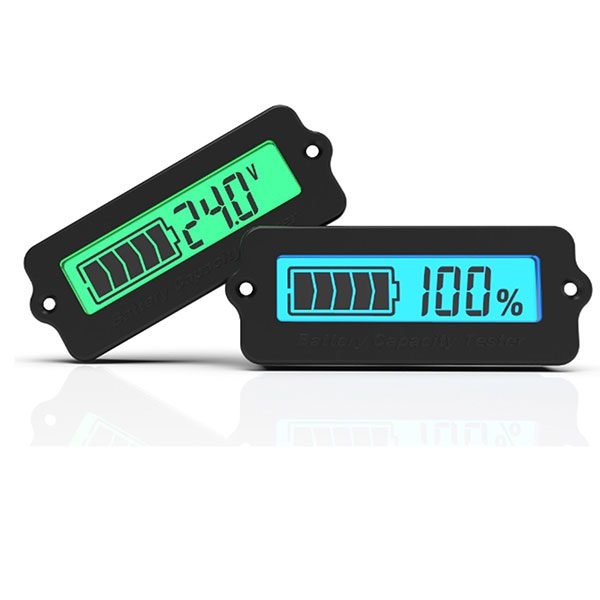

نمایش میزان ولتاژ یا درصد شارژ به صورت دیجیتال
-
ولتاژ ورودی: ۸ تا ۷۰ ولت (مناسب برای باتریهای سری شده)
-
مصرف برق:
-
با نور پسزمینه روشن: حدود ۵ میلیآمپر
-
با نور پسزمینه خاموش: فقط ۵ میکروآمپر
-
-
دقت اندازهگیری: ±۱%
-
نحوه نصب:
-
سیم قرمز به قطب مثبت (+)
-
سیم مشکی به قطب منفی (-)
-
محدوده عملکرد:
-
دمای کاری: -۲۰ تا +۷۰ درجه سانتیگراد
-
رطوبت کاری: ۱۰ تا ۸۰٪ (بدون تراکم)
توجه: رنگ نمایشگر ممکن است بسته به نور یا نوع صفحه، با تصویر واقعی محصول متفاوت باشد.
حالتها و برنامهریزی ماژول نمایشگر

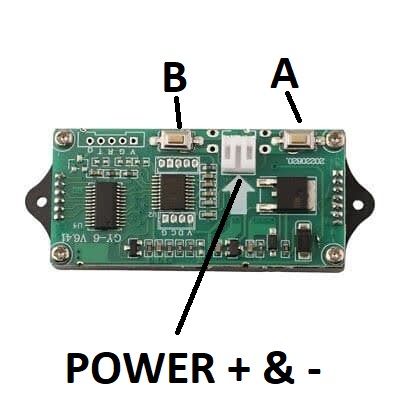

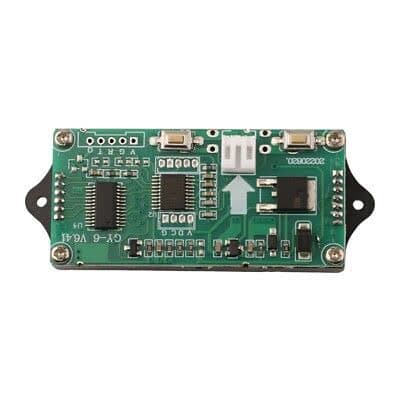

برای تنظیمات و برنامهریزی ماژول، دو دکمه A و B روی آن تعبیه شدهاند. با استفاده از این دکمهها میتوانید نوع باتری، تعداد سلولها، و رفتار نمایشگر را تعیین کنید.
ورود به حالت برنامهریزی:
-
تغذیه ماژول را قطع کنید (قطع سیم مثبت یا منفی).
-
دکمه B را نگه دارید.
-
سیم قطعشده را دوباره وصل کنید.
انتخاب نوع باتری (با دکمه B):
-
P = باتری سرب-اسید (۱۲V, 24V, …)
-
F = باتری لیتیوم-آهن
-
L = باتری لیتیوم-یون یا پلیمر
تعیین تعداد باتریهای سری (با دکمه A):
-
مثال:
-
p1
= یک باتری ۱۲ ولت -
p2
= دو باتری ۱۲ ولت (مجموع ۲۴ ولت)
-
تنظیم رفتار نمایشگر – حالت S:
برای ورود به حالت تنظیمات پیشرفته S، پس از انتخاب تعداد سلولها، دکمه B را نگه دارید تا گزینههای زیر نمایان شوند:
گزینه | عملکرد |
---|---|
S1 | نمایش متناوب ولتاژ و درصد شارژ هر ۲ ثانیه |
S2 | خاموش شدن نمایشگر پس از ۱۰ ثانیه عدم استفاده |
S3 | روشن/خاموش ماندن دائم بک لایت (نور پس زمینه) |
S4 / S5 | رزرو شده (در نسخه V6.40 غیرفعال هستند) |
برای ذخیره تنظیمات، کافی است مجدداً سیم + یا – را جدا و وصل کنید.
کاربردها:
-
نمایشگر ولتاژ برای باتری خودرو
-
مانیتورینگ باتری سیستمهای خورشیدی
-
نمایشگر درصد شارژ برای پاوربانکهای صنعتی و DIY
-
تجهیزات قابل حمل با باتریهای سری
سیم قرمز مثبت و سیم مشکی منفی می باشد
