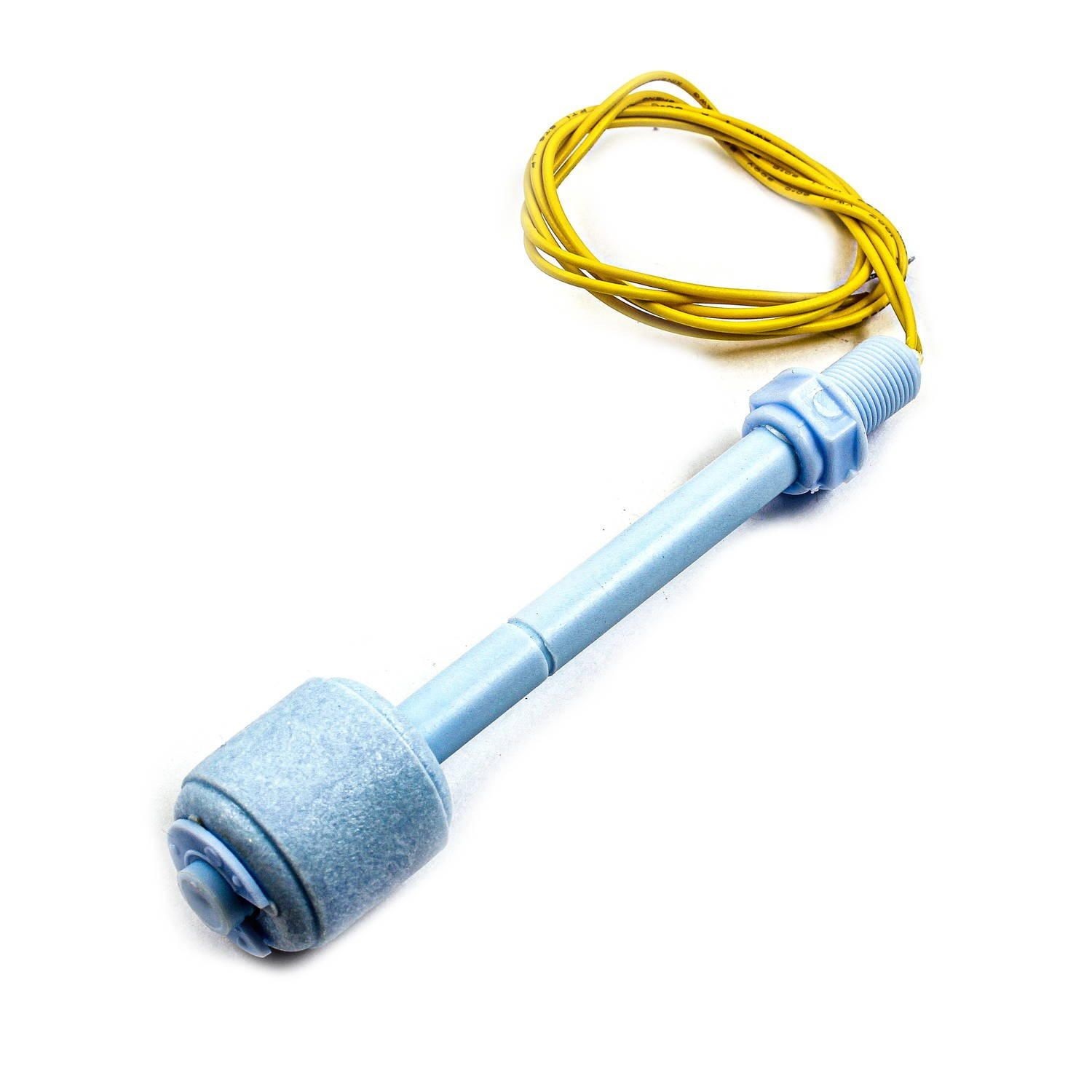

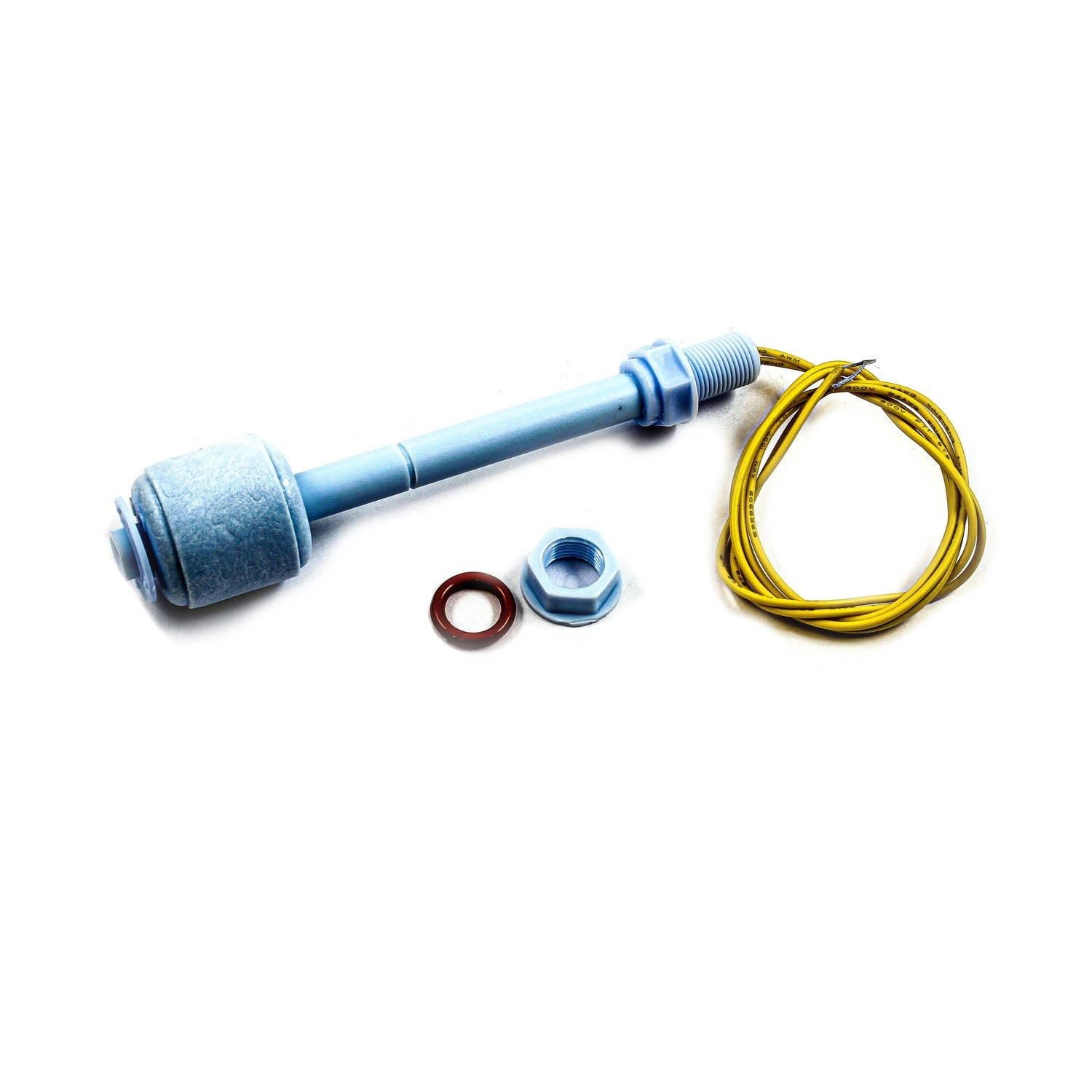

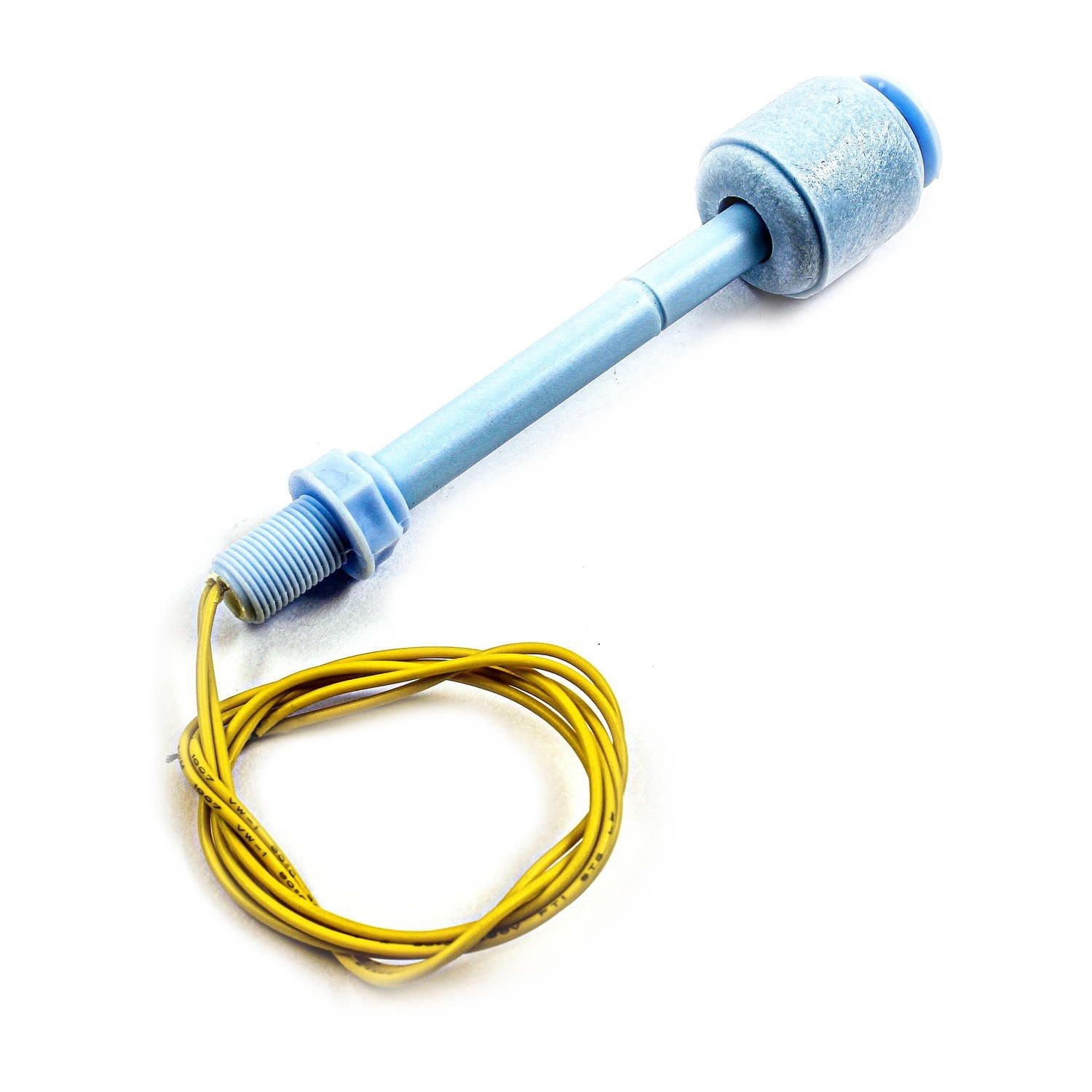

سنسور تعیین سطح مایع – سوئیچ شناور p100

مبنای کار سنسور های سطح آب یا به عبارت بهتر سنسور هاس شناور عمودی بسیار ساده است. شناور موجود روی این سنسور با حرکت روی لوله ی آن ، با توجه به میزان سطح آب میتواند نقش سوئیچ را در مدار ایفا نماید. بر اساس میدان مغناطیسی و سیستم مغناطیسی موجود در لوله ، سوئیچ داخلی به حالت باز یا بسته در خواهد آمد. سوئیچ داخلی از نوع reed switch میباشد.

کاربرد های سوئیچ شناور P100

• هشدار و یا کنترل سطح مایعات
• اندازه گیری سطح مایعات
• مانیتورینگ سطح محفظه
• قابل استفاده در محفظه های آب ، قهوه ، فن های سزد کننده ی آب و…

مشخصات فنی سوئیچ شناور P100

• حداکثر ولتاژ سوییچینگ: 220 ولت AC
• حداقل ولتاژ: 110 ولت DC
• حداکثر جریان سوییچینگ: 0.1 آمپر
• مقاومت داخلی : 100 میلی اهم
• قطر کلاهک: 23.4 میلی متر
• ارتفاع کلاهک: 24.1 میلی متر
• استوانه وسط: 8 میلی متر
• قطر رزوه: 9.5 میلی متر
• ارتفاع کل: 115 میلی متر
• ارتفاع جابجایی: 44.1 میلی متر

زمانی که سنسور را هنوز بر روی سطح مایع قرار نداده اید سوئیچ بسته است و هنگامی که سنسور بر روی مایع قرار میگیرد شناور بر روی میله حرکت کرده و به سمت بالا می‌رود و سوئیچ در حالت باز قرار میگیرد.
