رله حالت جامد SSR 25A DC TO DC

رله حالت جامد SSR 25A DC TO DC

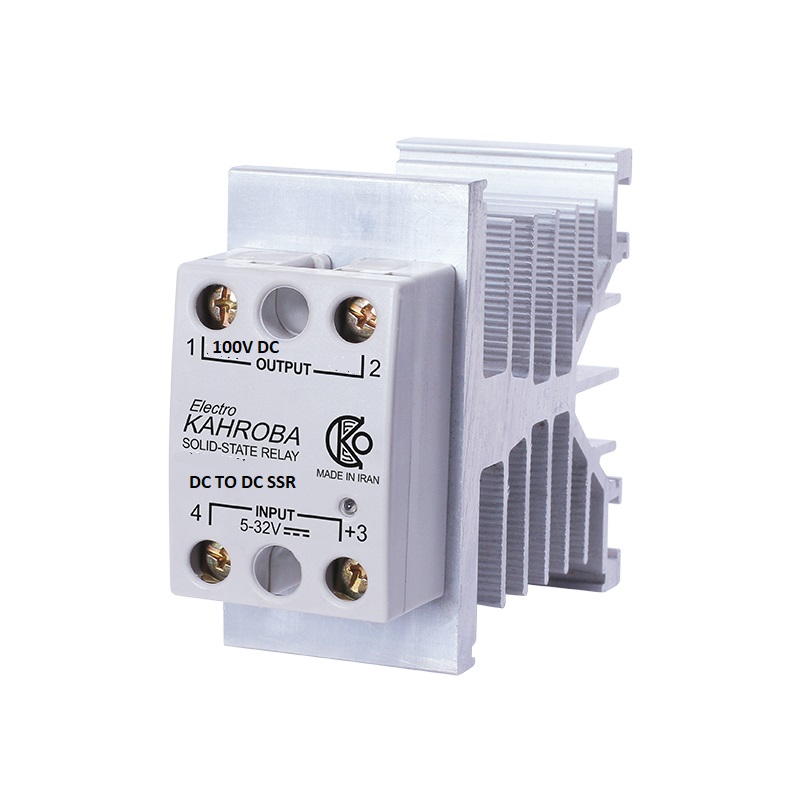

توجه: این محصول فاقد هیت سینک می باشد که در تصویر نشان داده شده برای دفع حرارت از هیت سینک مناسب استفاده کنید

ولتاژ ورودی 5 الی 32 ولت DC

این محصول یک رله  DC to DC) 25A  SSR) از برند الکترو کهربا با ولتاژ ورودی 5V-32VDC و خروجی 100VDC می باشد. افت ولتاژ خیلی کم در ولتاژ پایین (MOSFET)، کاور حفاظت در برابر برق گرفتگی با استاندارد IP20 و دمای کارکرد 30- تا 80+ درجه سلسیوس از دیگر ویژگی های رله SSR های DC TO DC الکتروکهربا می باشد.

رله DC to DC) SSR)

این رله SSR نوع DC با فناوری MOSFET است که می تواند بار DC با توان بالا را با استفاده از منبع DC کم توان سوئیچ کند. در رله‌های با این فناوری، جریان ورودی به ولتاژ گیت وابسته است. در رله SSR های DC با تکنولوژی MOSFET (مانند SCM، SOM، SPD و SKLD)، جریان کنترل از طریق PC ولتاژ را تولید می‌کند. رله SSR های DC با فناوری MOSFET افت ولتاژ خیلی کمی را برای ولتاژ بار پایین ارائه می‌دهند.

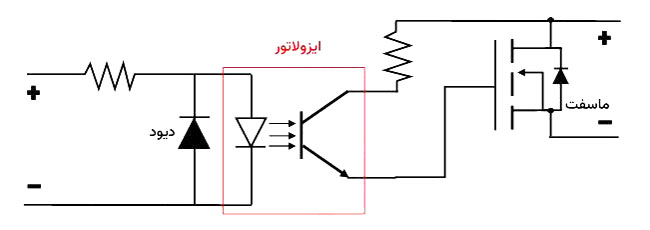

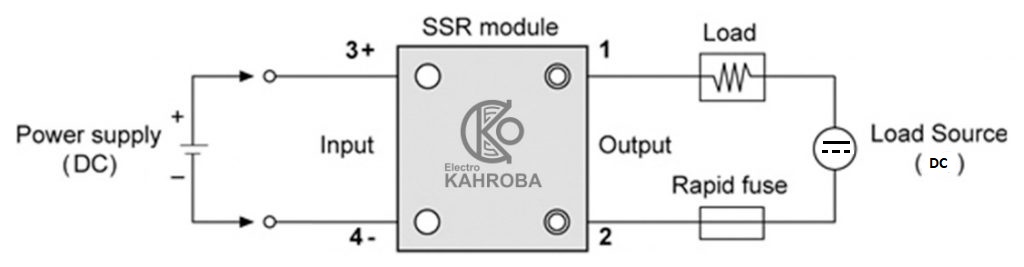

عملکرد رله بدین صورت است که ورودی DC بر روی اپتوکوپلر اعمال می شود. بنابراین اپتوکوپلر ماسفت را فعال می‌کند و در نهایت ماسفت بار DC را سوئیچ می‌کند. (به این نکته توجه کنید که ماسفت جریان را فقط در یک جهت هدایت می کند، بنابراین قطب های بار خروجی باید درست وصل شوند. یک دیود محافظ برای جلوگیری از آسیب در هنگام قطبیت معکوس استفاده می شود. در صورت وجود بار القایی، باید از دیود چرخ آزاد همراه بار استفاده شود.)
