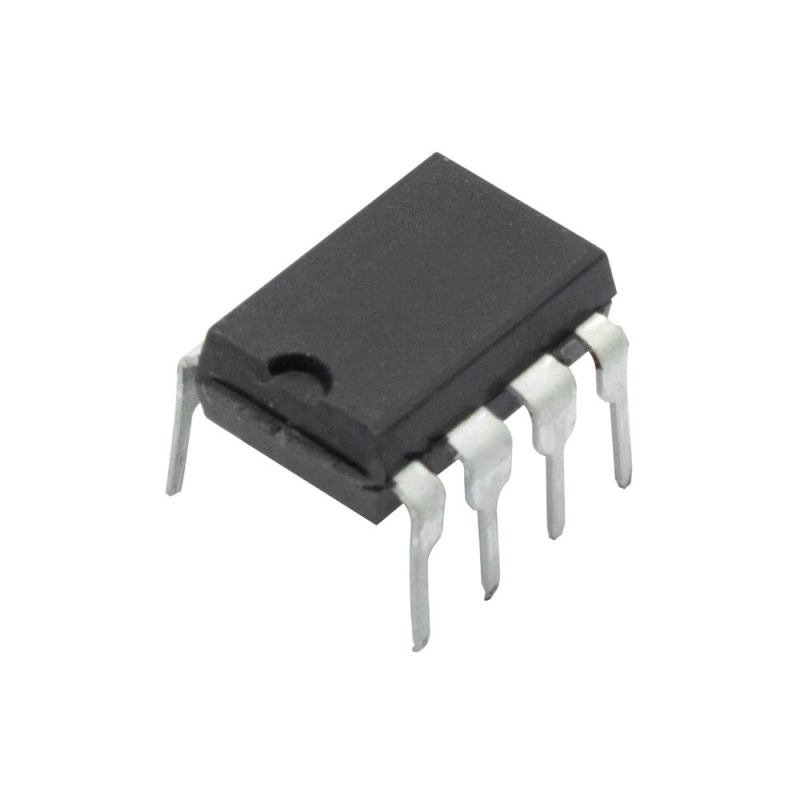

تراشه PWM کنترلر UC3845 پکیج DIP
تراشه UC3845 یک کنترلکننده PWM جریان-مد (Current Mode) با فرکانس ثابت و قابلیت راهاندازی سریع برای طراحی مبدلهای سوئیچینگ از نوع فیدبک است. این تراشه با زمان تأخیر بسیار کم، جریان راهاندازی پایین و ولتاژ پایین راهاندازی، بهینهسازی قابل توجهی در عملکرد منابع تغذیه سوییچینگ ایجاد میکند. طراحی داخلی آن شامل مدار راهاندازی سریع، تقویتکننده خطا، مقایسهگر جریان، اسیلاتور با فرکانس ثابت و خروجی با درایور ترانزیستور است که همه در یک بستهی مجتمع قرار گرفتهاند. تفاوت اصلی آن با سایر اعضای خانواده UC384x در مرجع داخلی ۴٫۰V و Duty Cycle حداکثری تا ۹۵٪ است که آن را مناسب برای کاربردهای خاص با کنترل دقیقتر میسازد. پکیج DIP آن نصب و طراحی روی برد را سادهتر میسازد، خصوصاً برای پروژههای آموزشی و نمونهسازی سریع.
مشخصات
- ولتاژ کاری: از ۸٫۵ تا ۳۰ ولت
- فرکانس کاری: تا ۵۰۰ کیلوهرتز
- جریان مصرفی در حالت روشن: حداکثر ۱۷ میلیآمپر
- ولتاژ مرجع داخلی: ۴٫۰ ولت
- Duty Cycle حداکثری: ۹۵٪
- زمان شروع به کار: کمتر از ۰٫۵ میلیثانیه
- پکیج: DIP-8
- نوع کنترل: جریانمد (Current Mode)
- دمای کاری: از ۰ تا ۷۰ درجهی سانتیگراد
کاربردهای رایج
تراشه UC3845 به طور گسترده در منابع تغذیه سوئیچینگ، مبدلهای DC-DC، اینورترها و شارژرهای صنعتی استفاده میشود. قابلیت کنترل دقیق و زمان پاسخ سریع آن را به گزینهای مناسب برای طراحیهای حرفهای و صنعتی در تجهیزات الکترونیکی تبدیل کرده است.
- منابع تغذیه سوئیچینگ (SMPS)
- مبدلهای DC به DC
- درایورهای LED قدرت
- سیستمهای UPS و پشتیبان توان
- شارژرهای باتری صنعتی
- منابع تغذیه لپتاپ و تجهیزات اداری
- تجهیزات پزشکی قابل حمل
- ابزارهای اندازهگیری دقیق
- اینورترهای کوچک
- مدارات آزمایشگاهی و نمونهسازی
