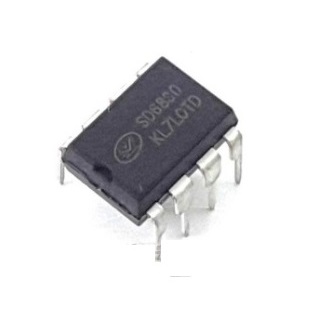

آی سی SD6830 DIP-8
آی سی SD6830 DIP-8

آی سی SD6830 DIP-8

دسته بندی: آیسی های سوییچینگ Switch ICs, انواع آیسی ها و تراشه ها, قطعات و تجهیزات الکترونیک

ویژگی‌ها:

خرید آی سی SD6830 DIP-8 | کنترل‌کننده PWM+PFM مخصوص منابع تغذیه سوئیچینگ...
آی سی SD6830 DIP-8 یک کنترل‌کننده پیشرفته در حالت جریان (Current Mode) است که از ترکیب دو تکنولوژی P...
28,000
حداقل: 1 - حداکثر: 999
قطعات با کیفیت و قیمت مناسب
موجودی انبار -

توضیحات

خرید آی سی SD6830 DIP-8 | کنترل‌کننده PWM+PFM مخصوص منابع تغذیه سوئیچینگ

آی سی SD6830 DIP-8 یک کنترل‌کننده پیشرفته در حالت جریان (Current Mode) است که از ترکیب دو تکنولوژی PWM و PFM بهره می‌برد. این آی‌سی مخصوص استفاده در منابع تغذیه سوئیچینگ (SMPS) طراحی شده و با توان 15 وات عملکرد قابل قبولی ارائه می‌دهد.

مشخصات فنی آی سی SD6830

  • پکیج: DIP-8

  • توان خروجی: تا 15W

  • ولتاژ درین-سورس ماسفت داخلی: 700 ولت

  • مد کنترل: ترکیبی از PWM و PFM

  • جریان استارت بسیار پایین: تنها 3 میکرو آمپر

  • مصرف پایین در حالت آماده‌به‌کار (Standby)

  • فرکانس کاری کاهش‌یابنده برای راندمان بیشتر

حفاظت‌های داخلی:

  • محافظت در برابر بار بیش‌ازحد (Overload)

  • محافظت از ولتاژ بالا (Overvoltage Protection)

  • محافظت جریان بیش‌از حد (Overcurrent Protection)

  • محافظت حرارتی (Overtemperature Protection)

این ویژگی‌ها SD6830 را به یک گزینه ایده‌آل برای استفاده در طراحی مدارهای تغذیه سوئیچینگ تبدیل کرده است، به‌ویژه در سیستم‌هایی که به بهره‌وری بالا و ایمنی مدار نیاز دارند.

چرا SD6830 را انتخاب کنیم؟

با توجه به عملکرد ترکیبی PWM+PFM، بهره‌وری بالا، و حفاظت‌های چندگانه، آی‌سی SD6830 یک انتخاب اقتصادی و قابل اعتماد برای انواع درایورهای تغذیه، شارژرها، آداپتورها و منابع تغذیه صنعتی محسوب می‌شود.

برای مشاهده پایه ها وساختار داخلی آی سی SD6830 به تصویر زیر مراجعه کنید:

  • Built-in oscillator
  • Built-in 700V high voltage power switch
  • Fast high voltage start
  • Low start current and low operating current
  • Green frequency reduction, low stand-by power dissipation
  • Various protections: overvoltage, undervoltage, short-circuit, over load and over temperature protections.
  • Accurate temperature compensation, cycle-by-cycle current control.
  • Output power with wide voltage input: 12W, peak output: 15W
  • High voltage output power: 15W, peak output: 18W
  • Few peripheral component, low overall cost.
