مولتی ترن ده دور ۱ کیلو اهم
ویژگیها:
توضیحات

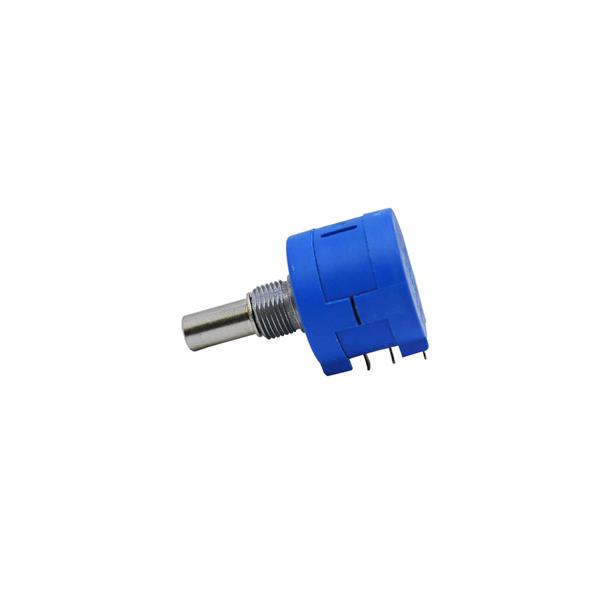

مولتی ترن 10 دور 1 کیلو اهم مدل 3590S-1K
توضیحات:
پتانسیومتر یه جور مقاومت متغیره که توی خیلی از مدارهای الکترونیکی برای تنظیم دقیق ولتاژ استفاده میشه. این قطعه از یه المان مقاومتی چرخشی تشکیل شده که داخل یه محفظه قرار گرفته. المان مقاومتی میتونه از جنس سیم، لایه نازک یا کربن باشه. دو تا پایه به دو سر این المان مقاومتی وصل شدن که مقدار مقاومت بین این دو تا پایه همیشه ثابته و همون مقدار اهمی المان مقاومتیه. یه پایه دیگه هم بین این دو تا پایه هست که به یه کنتاکت متحرک وصل شده. این کنتاکت متحرک روی المان مقاومتی حرکت میکنه و مقدار مقاومت بین پایه وسط و هر کدوم از پایههای کناری رو تغییر میده. برای اینکه این کنتاکت متحرک حرکت کنه، یه ولوم یا یه صفحه شیاردار (که با پیچگوشتی میچرخه) بهش وصل میکنن.
نحوه عملکرد پتانسیومتر مولتی ترن:
وقتی ولوم یا صفحه شیاردار رو میچرخونیم، مقدار مقاومت بین پایه وسط و یکی از پایههای کناری تغییر میکنه. این تغییر میتونه به صورت خطی یا غیرخطی باشه. به خاطر همین، پتانسیومترها به دو دسته خطی و غیرخطی تقسیم میشن. توی پتانسیومتر خطی، اگه ولوم رو یه مقدار مشخص بچرخونیم، مقدار مقاومت بین پایه وسط و پایههای کناری هم به همون نسبت تغییر میکنه. معمولاً مقدار مقاومت بین پایههای کناری پتانسیومتر (که همون مقدار اهمی المان مقاومتیه) روی بدنه پتانسیومتر نوشته میشه. اگه این مقدار با حرف B شروع بشه، یعنی پتانسیومتر غیرخطیه. توی پتانسیومتر غیرخطی، اگه ولوم رو یه مقدار مشخص بچرخونیم، مقدار مقاومت بین پایه متحرک و پایههای ثابت به همون نسبت تغییر نمیکنه، بلکه این تغییر به صورت غیرخطی اتفاق میافته.
نکاتی که قبل از خرید پتانسیومتر باید بهشون توجه کنید:
- مقدار اهم پتانسیومتر: مقدار اهم پتانسیومتر باید با توجه به نیاز مدارتون انتخاب بشه.
- تعداد دور پتانسیومتر: پتانسیومترهای مولتی ترن برای تنظیمات دقیقتر مناسبترن.
- تعداد پایه: پتانسیومترها معمولاً سه تا پایه دارن.
- شکل ظاهری: شکل ظاهری پتانسیومتر باید با نحوه نصب و استفاده ازش سازگار باشه.
- ضریب تلورانس: ضریب تلورانس نشون میده که مقدار واقعی مقاومت پتانسیومتر چقدر میتونه با مقدار اسمیاش فرق داشته باشه.
مشخصات فنی پتانسیومتر مولتی ترن 1 کیلو اهم مدل 3590S-1K:
| مشخصه | مقدار |
|---|---|
| محدوده مقاومت استاندارد | 1KΩ – 100Ω |
| دقت مقاومت | ±5% |
| خطی بودن | ±0.25% |
| مقاومت ترمینال | R 2% ≥ 5Ω |
| نویز | 3%≥ R 3Ω |
| مقاومت عایق | 11 G Ω ≤R |
| حداکثر ولتاژ قابل تحمل | 500V (در فشار 8.5 kPa) / 470V (در فشار 101.3kPa) |
| زاویه چرخش الکتریکی | 10 دور (3600 درجه) |
| توان | 2W در دمای 70 درجه سانتیگراد |
| مقاومت در برابر لرزش | حداکثر تغییر مقاومت ±1% |
| پایداری الکتریکی در دمای 70 درجه | حداکثر تغییر مقاومت ±3% (بعد از 1000 ساعت) |
| استحکام مکانیکی | حداکثر تغییر مقاومت ±3% (بعد از 10000 چرخش) |
| زاویه چرخش مکانیکی | 3600 درجه ± 10 درجه |
| گشتاور | گشتاور کلاچ ≥ 300 mNm، گشتاور شروع ≤ 36 mNm |
ویژگیهای خاص پتانسیومتر مولتی ترن 3590S-1K:
- قابل نصب به صورت بوشینگ و سروو
- دقت بالای مقاومت (تلورانسهای خاص تا 1%)
- امکان سفارش با شفت پشتی و بلبرینگ
- شفت متریک
- قابلیت پیکربندی دوگانه و شفتهای هممرکز
- گشتاور بالا، تپ مرکزی، کلاچ لغزنده (در صورت درخواست)
- امکان علامتگذاری خاص و سفارش شفتهای جلویی
