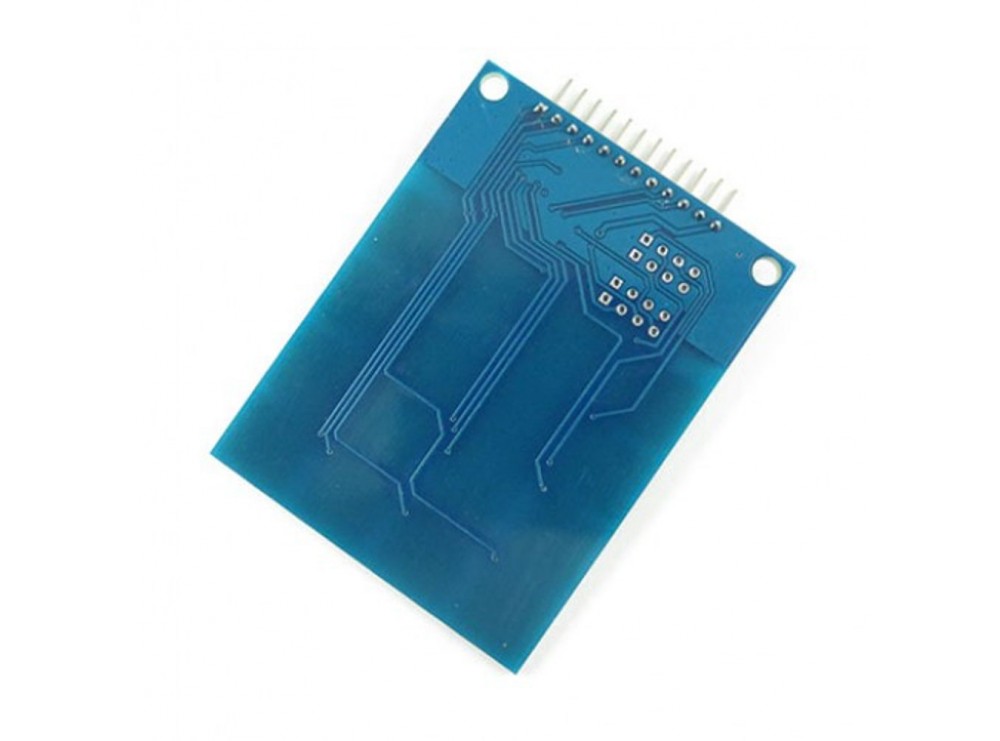

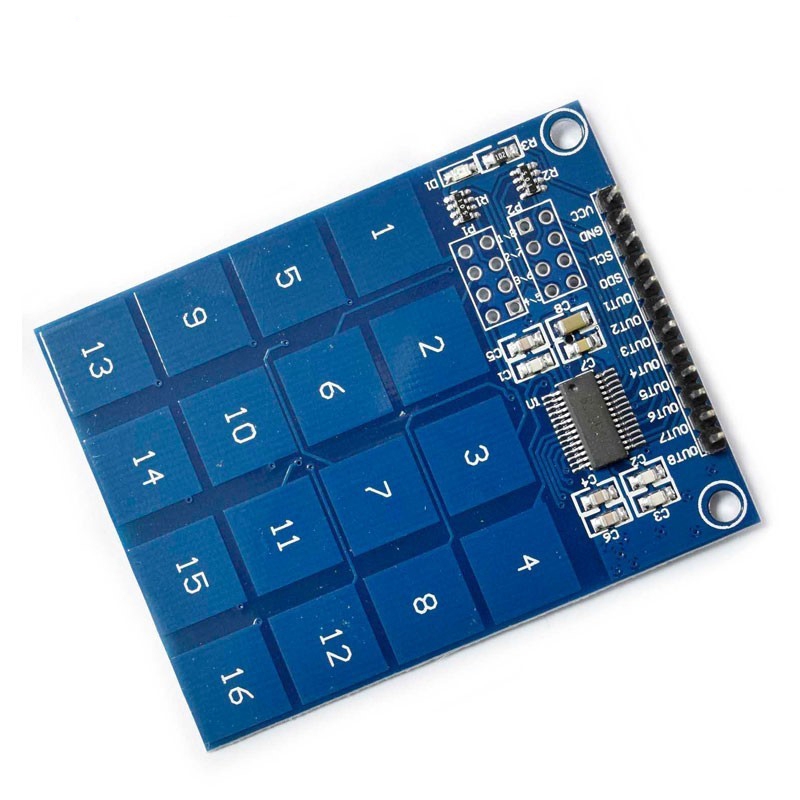

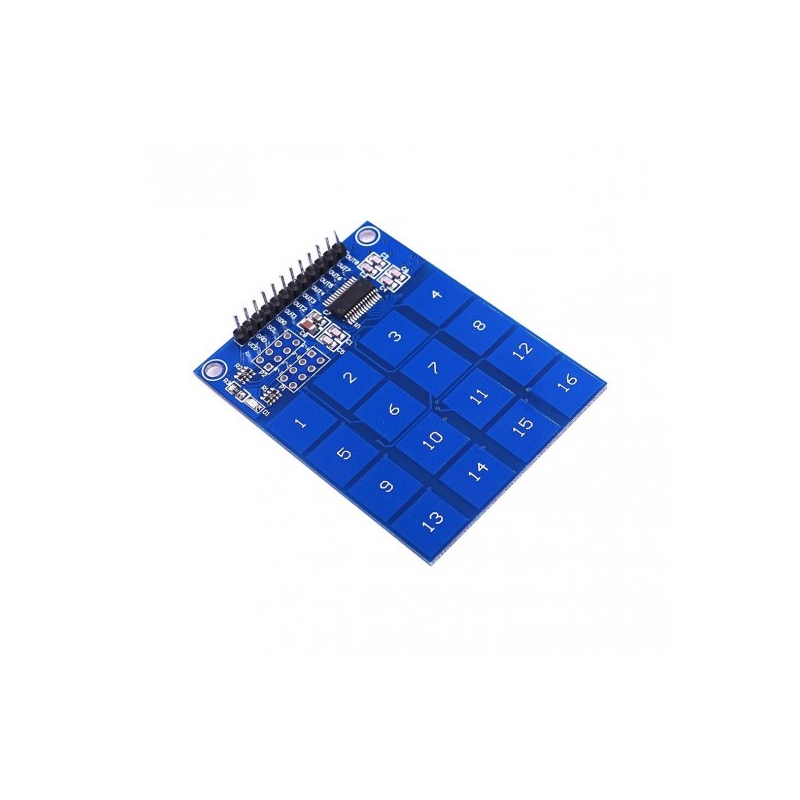

ماژول صفحه کلید لمسی خازنی TTP229 با آرایش ۴×۴
توضیحات ماژول:
این ماژول یک صفحه کلید لمسی (کیپد) ۱۶ کلیدی با آرایش ۴×۴ است. برخلاف کیپدهای مکانیکی، این ماژول از دکمه‌های لمسی استفاده می‌کند که تجربه کاربری بهتری را ارائه می‌دهد. به دلیل عدم وجود قطعات متحرک و مکانیکی، این کیپد از دوام و طول عمر بیشتری نسبت به کیپدهای مکانیکی برخوردار است.
در ادامه :
ماژول TTP229 امکان خواندن اطلاعات کلیدها را از طریق دو روش فراهم می‌کند:
- خروجی دیجیتال: برای ۸ کلید اول، خروجی دیجیتال مستقیم در دسترس است.

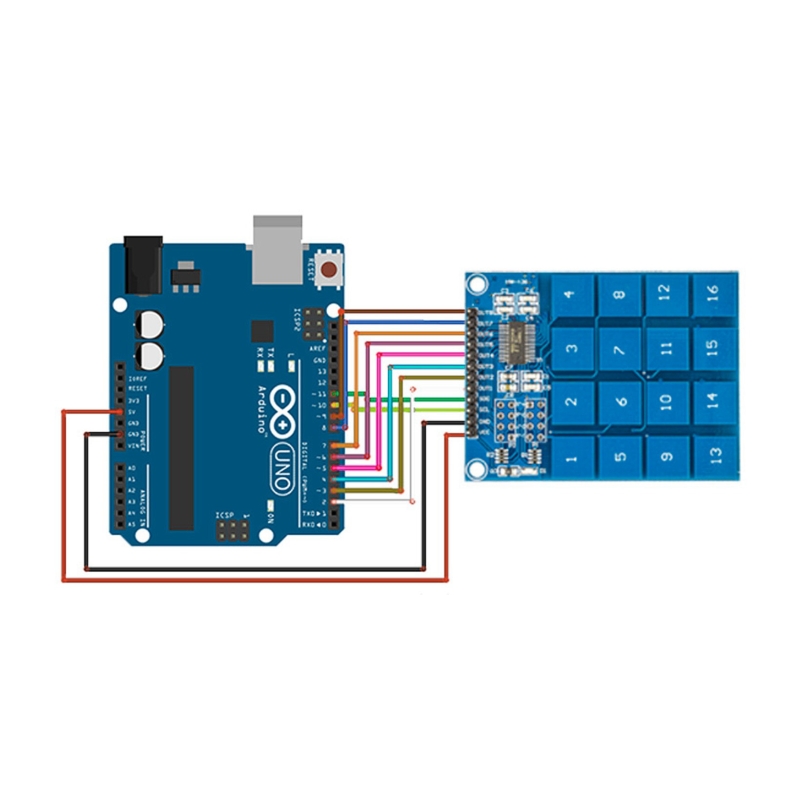

- پروتکل I2C: برای خواندن وضعیت هر ۱۶ کلید، از پروتکل ارتباطی I2C استفاده می‌شود. I2C تنها به دو اتصال نیاز دارد و به راحتی به بردهای آردوینو، رزبری پای، NodeMcu، ESP8266 و ESP32 متصل می‌شود.
آی‌سی TTP229 به طور خاص برای کنترل پدهای لمسی طراحی شده و دارای تنظیم‌کننده داخلی برای حسگر لمسی است. روش سنجش پایدار این آی‌سی، عملکرد قابل اعتمادی را در شرایط محیطی مختلف تضمین می‌کند و امکان کنترل رابط کاربری از طریق مواد دی‌الکتریک نارسانا را فراهم می‌سازد.
کاربرد اصلی:
این ماژول به عنوان جایگزینی برای کلیدها یا دکمه‌های مکانیکی در پروژه‌های مختلف استفاده می‌شود.
حالت‌های کاری:
ماژول TTP229 دارای دو حالت کاری قابل انتخاب است:
- حالت ۸ کلیدی: در این حالت، ۸ کلید اول دارای خروجی مجزا و مستقل هستند.
- حالت ۱۶ کلیدی: در این حالت، از رابط I2C برای خواندن وضعیت هر ۱۶ کلید استفاده می‌شود که این امر باعث صرفه‌جویی در تعداد پایه‌ها و اتصالات مورد نیاز می‌شود.
مشخصات فنی:
- ولتاژ کاری: ۲٫۴ تا ۵٫۵ ولت
- دارای تنظیم‌کننده داخلی
- تراشه اصلی: TTP229
- تعداد کانال: ۱۶ کانال
- تعداد پین: ۱۲ پین
- ابعاد: ۴۹٫۳×۶۴٫۵ میلی متر
ویژگی‌ها:
- جریان مصرفی پایین در حالت آماده به کار (۳ ولت):
- ۲٫۵ میکروآمپر (حالت ۱۶ کلیدی)
- ۲ میکروآمپر (حالت ۸ کلیدی)
- حالت‌های کاری قابل انتخاب با جامپر:
- حالت ساده ۸ کلیدی با خروجی مستقل (پیش‌فرض)
- حالت پیشرفته ۱۶ کلیدی با خروجی رابط I2C
- خروجی‌های مجزا برای ۸ کلید در حالت ۸ کلیدی
- رابط سریال ۲ سیم (I2C) برای هر دو حالت ۱۶ و ۸ کلیدی
- خروجی قابل تنظیم به CMOS/OD/OC
- قابلیت انتخاب فعال‌سازی با وضعیت
- حالت چندکلیدی یا تک‌کلیدی با قابلیت انتخاب
- نرخ نمونه‌گیری قابل انتخاب: ۸ هرتز (کند) و ۶۴ هرتز (سریع)
- حداکثر زمان نگهداری کلید: حدود ۸۰ ثانیه
- کالیبراسیون خودکار در زمان روشن شدن (عدم لمس کیپد حداقل ۱ ثانیه بعد از روشن شدن)
- کالیبراسیون خودکار برای تغییرات محیطی
- قابلیت تنظیم حساسیت توسط کاربر
کاربردها:
- سیستم قفل درب مبتنی بر رمز عبور
- ربات کنترل از راه دور لمسی
- پروژه‌های مبتنی بر AVR، ARM و PIC
- پروژه‌های مبتنی بر بردهای آردوینو و Raspberry Pi
| وزن | 100 گرم |
|---|
