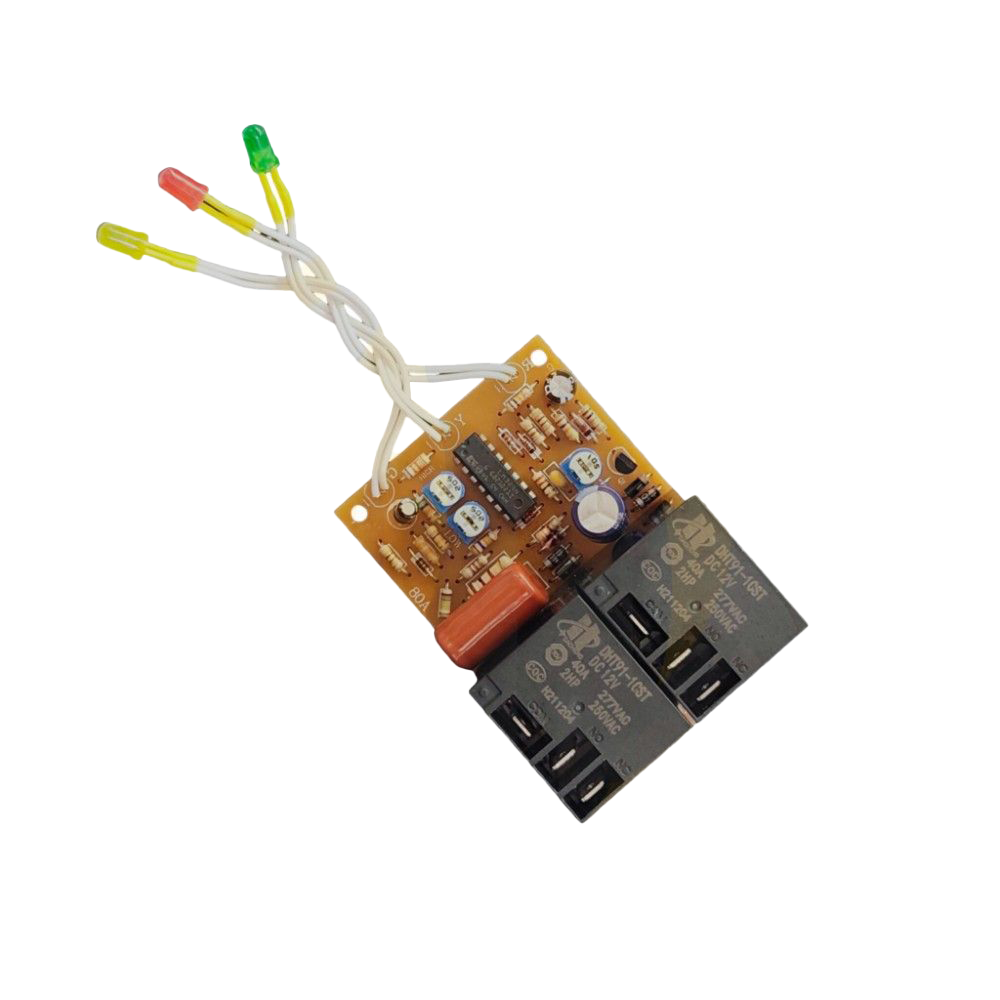

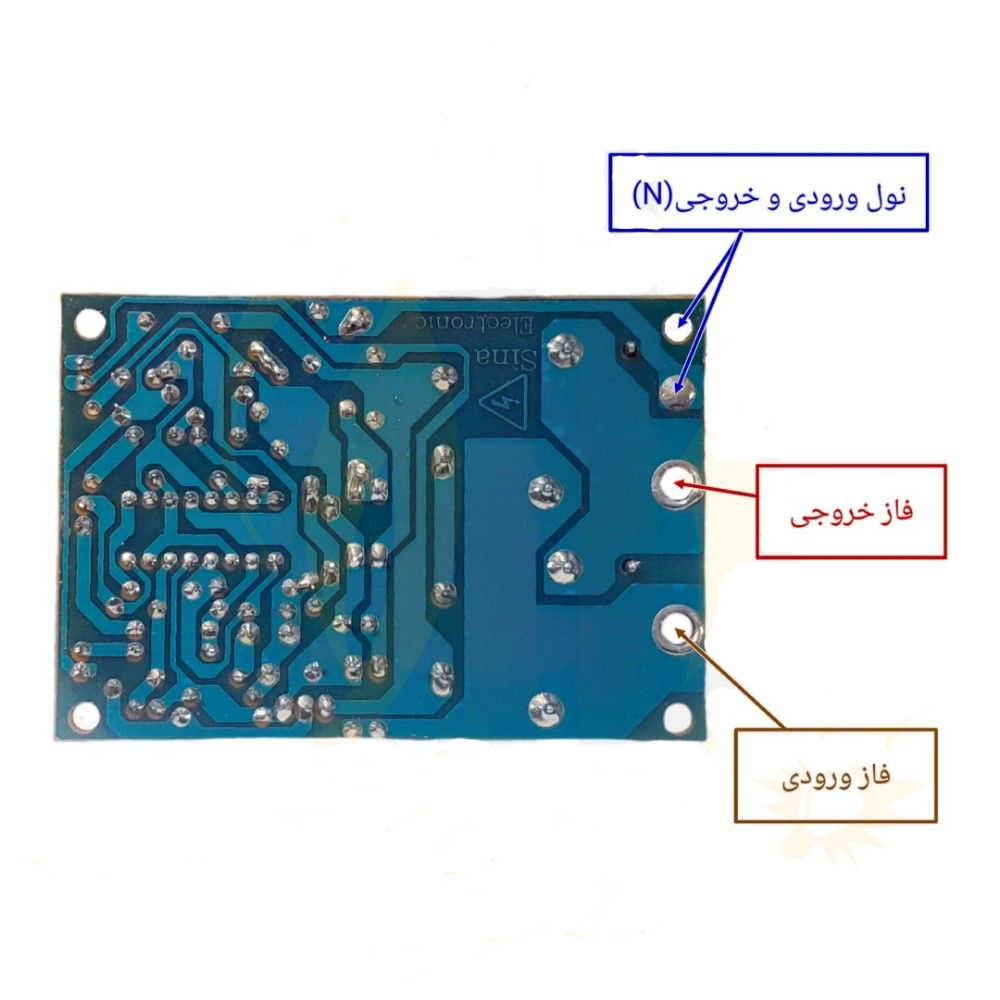

برد مدار محافظ برق ۸۰ آمپر

برد مدار محافظ برق ۸۰ آمپر

این مدار محافظ برق ۸۰ آمپر یک دستگاه حفاظتی مناسب برای وسایل برقی حساس مانند یخچال، تلویزیون، کامپیوتر، اسپیکر و کولرگازی و برق یک واحد مسکونی … است.

یکی از مهم‌ترین نیازها در برق‌رسانی ساختمان‌ها، استفاده از محافظ مرکزی پشت کنتور است تا از بروز خسارات ناشی از نوسانات برق جلوگیری شود.
مدار محافظ برق ۸۰ آمپر قابل تنظیم دقیقاً برای همین هدف طراحی شده است — مداری قدرتمند برای محافظت کل ساختمان، کارگاه، فروشگاه یا هر محیط پرمصرف در برابر نوسانات شدید ولتاژ.

اجزا:

مدار مجتمع (IC)

• پردازنده مرکزی دستگاه

• وظایف:

  • پایش مداوم ولتاژ ورودی

  • مقایسه ولتاژ با مقادیر از پیش تعیین‌شده (ولتاژ مجاز)

  • صدور سیگنال کنترلی برای فعال/غیرفعال کردن رله‌ها در صورت تشخیص ولتاژ غیرعادی (بیش از حد بالا یا پایین)

۲٫ مقاومت‌ها (Resistors) و خازن‌ها (Capacitors)

• • مقاومت‌ها: تقسیم ولتاژ و تنظیم جریان ورودی به IC

  • خازن‌ها: فیلتر کردن نویز و هموارسازی سیگنال ولتاژ

• کاربرد: کمک به اندازه‌گیری دقیق ولتاژ توسط IC

۳٫ دیودها و ترانزیستورها

• نقش:

  • دیودها: محافظت در برابر جریان‌های برگشتی (مانند دیود فلای‌بک برای رله‌ها)

  • ترانزیستورها: تقویت سیگنال‌های کنترلی IC برای راه‌اندازی رله‌ها

۴٫ رله‌ها (Relays): دو قطعه کلید الکترومکانیکی با مشخصات زیر:

• رله ۱۲ ولت ۴۰ آمپر

• مشخصات الکتریکی:

  • ولتاژ بوبین: ۱۲ ولت DC

  • ظرفیت کل مدار: ۶۰ آمپر (با اتصال دو رله به صورت موازی)

• کنتاکت‌ها:

  • COM (Common): پایه مشترک

  • NO (Normally Open): در حالت عادی باز، پس از فعال شدن رله به COM متصل می‌شود

  • NC (Normally Closed): در حالت عادی بسته، پس از فعال شدن رله از COM قطع می‌شود

۵٫ نشانگرهای LED

• LED قرمز:

  • نشان‌دهنده قطع جریان به دلیل ولتاژ غیرعادی (حالت حفاظتی فعال)

• LED زرد:

  • نشان‌دهنده تأخیر زمانی قبل از وصل مجدد برق (جلوگیری از نوسانات سریع)

• LED سبز:

  • نشان‌دهنده ولتاژ پایدار و اتصال جریان برق به سیستم

مشخصات فنی:

• جریان نامی:  ۸۰ آمپر (مناسب برای مصارف خانگی و حتی کولرهای گازی)

• محدوده ولتاژ کاری: ۱۷۵ تا ۲۴۵ ولت (در صورت افزایش یا کاهش ولتاژ، مدار قطع می‌شود)

• نوع حفاظت: محافظت در برابر نوسانات برق شهر

• کاربردها:

  • ورودی اصلی برق منزل

  • کولرهای گازی

ویژگی‌های کلیدی طراحی

1. حفاظت دوگانه: استفاده از دو رله موازی برای افزایش قابلیت اطمینان و تحمل جریان بالا

2. تأخیر زمانی هوشمند: جلوگیری از روشن/خاموش شدن مکرر دستگاه‌های حساس (مثل کمپرسور کولر)

3. فیلتر نویز: کاهش اثر نوسانات لحظه‌ای بر دقت اندازه‌گیری ولتاژ

نحوه عملکرد:

1. پس از اتصال به برق، مدار ولتاژ را بررسی می‌کند.

2. اگر ولتاژ در محدوده ۱۷۵-۲۴۵ ولت باشد، تایمر شروع به شمارش می‌کند.

3. بعد از گذشت حدود ۳ دقیقه، رله فعال شده و برق به خروجی وصل می‌شود.(توسط پتانسیومتر ۱۰۵ می توانید تایمر دستگاه را تنظیم کنید)

4. در صورت نوسان شدید ولتاژ (بالاتر یا پایین‌تر از حد مجاز)، مدار قطع می‌شود تا از آسیب به دستگاه‌ها جلوگیری شود.

5. برای متاطقی که نواسانات برق زیاد می باشد توسط پتانسیومتر ۵۰۲ که یکی برای تنظیم حد ولتاژ پایین  LOW و دیگری برای تنظیم ولتاژ بالا HIGH  می باشد حدالامکان از دستکاری آن خودداری کنید ( امکان تنظیم زمان تأخیر و محدوده ولتاژ مجاز بالا و پایین )

مزایا:

• جلوگیری از آسیب ناشی از نوسانات برق

• تأخیر هوشمند برای محافظت از کمپرسور یخچال و کولر گازی

• قابلیت تحمل جریان بالا (۸۰A)



• جریان قابل تحمل لحظه‌ای: ۸۰ آمپر
• جریان قابل تحمل دائم کار: ۵۰ تا ۶۰ آمپر
• قابل تنظیم بودن محدوده‌ی ولتاژ پایین (Under Voltage) و بالا (Over Voltage)
• تنظیم زمان تأخیر وصل مجدد بین ۱۰ ثانیه تا ۵ دقیقه
