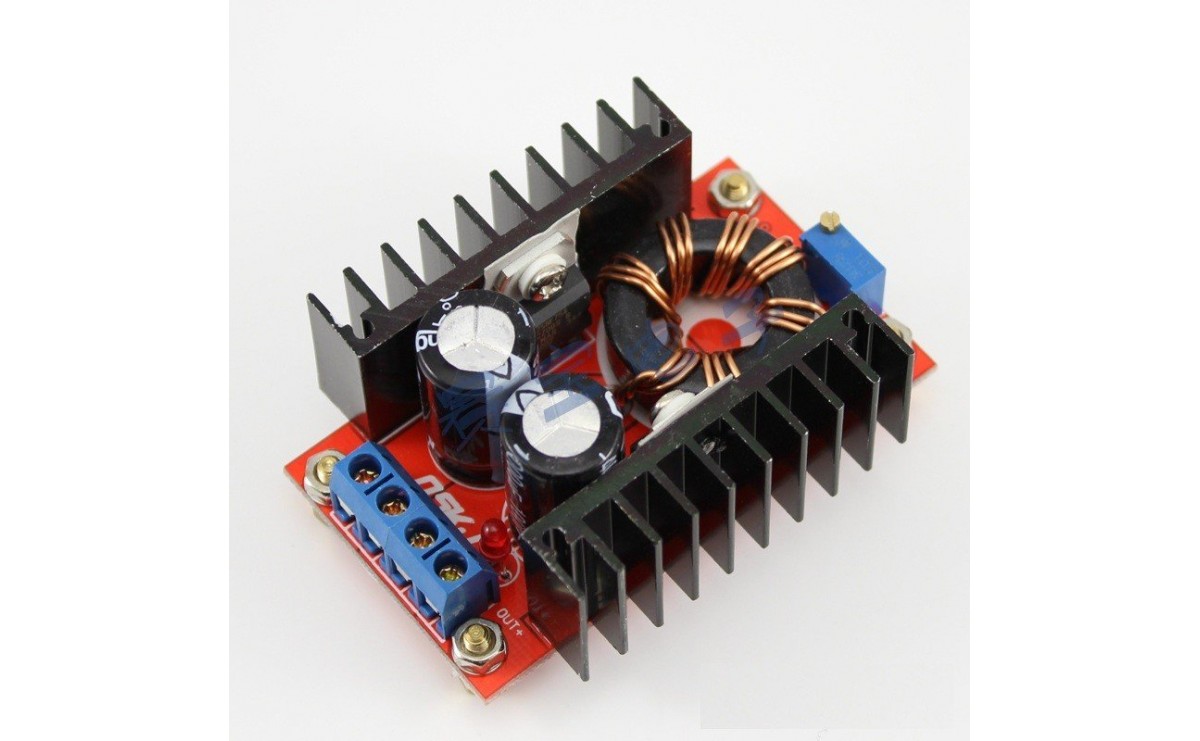

ماژول مبدل DC-DC افزاینده ۱۵۰W


38,000 تومان


در انبار موجود نمی باشد


  • ماژول مبدل DC-DC افزاینده 150W
  • ماژول مبدل DC-DC افزاینده 150W
  • ماژول مبدل DC-DC افزاینده 150W

توضیحات

توضیحات محصول

ماژول مبدل DC-DC افزاینده ۱۵۰W

این ماژول یک مبدل DC-DC می باشد که از توپولوژی BOOST بهره می گیرد و توانایی افزایش ولتاژ را دارد، ولتاژ خروجی قابل تنظیم توسط پتانسیومتر مولتی ترن بوده و بازه ی ولتاژ خروجی بین ۱۰ تا ۳۲ ولت است.

کاربردها:

  • تبدیل ۱۲ ولت به ۲۴ ولت
  • شارژرها
  • منابع تغذیه
  • و….

مشخصات:

  • ولتاژ ورودی: ۱۰ تا ۳۲ ولت DC
  • ولتاژ خروجی: ۱۰ تا ۳۵ ولت DC
  • حداکثر جریان خروجی: ۱۰ آمپر
  • حداکثر جریان ورودی: ۱۶ آمپر
  • از اتصال کوتاه کردن خروجی و بر عکس زدن قطب ها پرهیز شود
  • حداکثر دمای مجاز هیت سینک : ۸۰ درجه ی سانتی گراد

Module parameters:
Module Properties: step-up module (BOOST)
Input voltage :10-32V
Output voltage: ( 1 ) continuously adjustable (12-35V)

( ۲ ) fixed output ( choose between 12-35V)
Output Current : 10A (MAX)
Input Current : 16A (MAX) ( Please enhance heat dissipation than 10A , )
Output power : natural cooling 100W (MAX), enhance heat dissipation 150W (MAX) the actual power use when deciding whether the actual situation , please add more fans, please be sure that the heat sink temperature does not exceed 80 degrees.
Easy to drive 65W 90W dual-core laptops include
Module temperature using a laptop with ordinary 19V 3.42A 12V battery about 45 degrees
Conversion efficiency : 94% ( input 16V output 19V 2.5A when measured ) ( for reference only )
Output Ripple : 2% (MAX) 20M -bandwidth
Operating temperature : Industrial grade (-40 ℃ to +80 ℃) ( ambient temperature exceeds 40 degrees , lower power use , or add a fan )
Full load temperature rise : 45 ℃
Load Current : 25mA typical
Load regulation : ± ۰٫۵%
Voltage regulation : ± ۰٫۵%
Dynamic response speed : 5% 200uS
Short Circuit Protection : None ( Please enter install fuse or protective circuit )
Input Reverse Polarity Protection: No , the buyer can enter the series diode.

Dimensions : 65 (L ) * 47 ( W ) * 23.5 ( H) mm ( excluding pillars )

اطلاعات بیشتر

اطلاعات بیشتر

وزن 400 g
